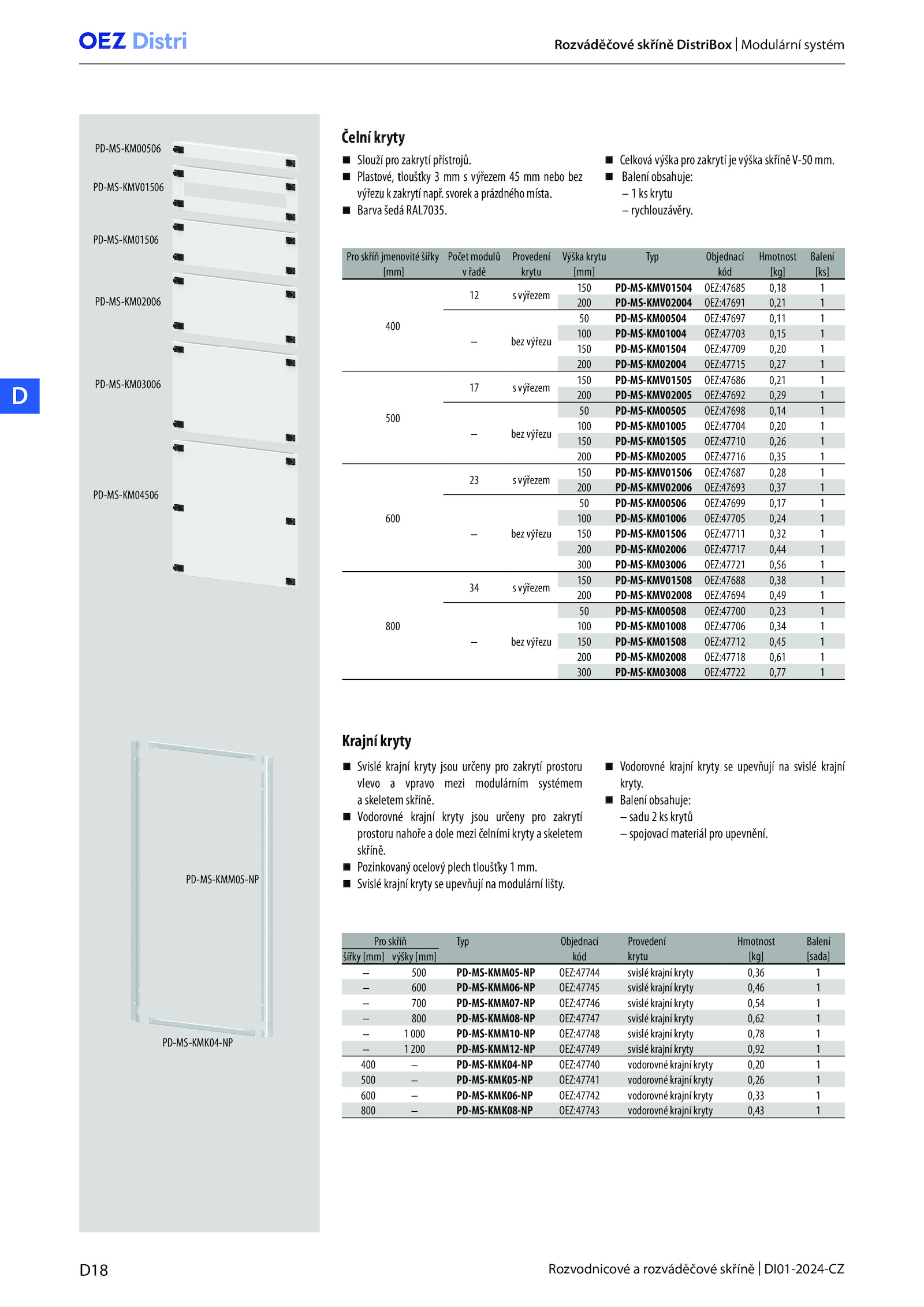

n Balení obsahuje:
– sadu krytů
– spojovací materiál pro upevnění.
n Svislé krajní kryty upevňují modulární lišty.
n Pozinkovaný ocelový plech tloušťky mm.svorekaprázdnéhomísta.
n Vodorovné krajní kryty jsou určeny pro zakrytí
prostoru nahoře dole mezi čelními kryty skeletem
skříně.
n Celková výška pro zakrytí výška skříněV-50 mm.
n Vodorovné krajní kryty upevňují svislé krajní
kryty.
Čelní kryty
PD-MS-KM00506
PD-MS-KM03006
PD-MS-KM01506
PD-MS-KM02006
PD-MS-KM04506
PD-MS-KMV01506
n Svislé krajní kryty jsou určeny pro zakrytí prostoru
vlevo vpravo mezi modulárním systémem
a skeletem skříně.
n Plastové, tloušťky výřezem nebo bez
výřezukzakrytínapř.
n Balení obsahuje:
– krytu
– rychlouzávěry.
n Barva šedá RAL7035.D18
D
Rozvodnicové rozváděčové skříně DI01-2024-CZ
Rozváděčové skříně DistriBox Modulární systém
Pro skříň jmenovité šířky Počet modulů Provedení Výška krytu Typ Objednací Hmotnost Balení
[mm] řadě krytu [mm] kód [kg] [ks]
400
12 výřezem
150 PD-MS-KMV01504 OEZ:47685 0,18 1
200 PD-MS-KMV02004 OEZ:47691 0,21 1
– bez výřezu
50 PD-MS-KM00504 OEZ:47697 0,11 1
100 PD-MS-KM01004 OEZ:47703 0,15 1
150 PD-MS-KM01504 OEZ:47709 0,20 1
200 PD-MS-KM02004 OEZ:47715 0,27 1
500
17 výřezem
150 PD-MS-KMV01505 OEZ:47686 0,21 1
200 PD-MS-KMV02005 OEZ:47692 0,29 1
– bez výřezu
50 PD-MS-KM00505 OEZ:47698 0,14 1
100 PD-MS-KM01005 OEZ:47704 0,20 1
150 PD-MS-KM01505 OEZ:47710 0,26 1
200 PD-MS-KM02005 OEZ:47716 0,35 1
600
23 výřezem
150 PD-MS-KMV01506 OEZ:47687 0,28 1
200 PD-MS-KMV02006 OEZ:47693 0,37 1
– bez výřezu
50 PD-MS-KM00506 OEZ:47699 0,17 1
100 PD-MS-KM01006 OEZ:47705 0,24 1
150 PD-MS-KM01506 OEZ:47711 0,32 1
200 PD-MS-KM02006 OEZ:47717 0,44 1
300 PD-MS-KM03006 OEZ:47721 0,56 1
800
34 výřezem
150 PD-MS-KMV01508 OEZ:47688 0,38 1
200 PD-MS-KMV02008 OEZ:47694 0,49 1
– bez výřezu
50 PD-MS-KM00508 OEZ:47700 0,23 1
100 PD-MS-KM01008 OEZ:47706 0,34 1
150 PD-MS-KM01508 OEZ:47712 0,45 1
200 PD-MS-KM02008 OEZ:47718 0,61 1
300 PD-MS-KM03008 OEZ:47722 0,77 1
n Slouží pro zakrytí přístrojů.
Krajní kryty
Pro skříň Typ Objednací Provedení
krytu
Hmotnost
[kg]
Balení
[sada]
šířky [mm] výšky [mm] kód
– 500 PD-MS-KMM05-NP OEZ:47744 svislé krajní kryty 0,36 1
– 600 PD-MS-KMM06-NP OEZ:47745 svislé krajní kryty 0,46 1
– 700 PD-MS-KMM07-NP OEZ:47746 svislé krajní kryty 0,54 1
– 800 PD-MS-KMM08-NP OEZ:47747 svislé krajní kryty 0,62 1
– 000 PD-MS-KMM10-NP OEZ:47748 svislé krajní kryty 0,78 1
– 200 PD-MS-KMM12-NP OEZ:47749 svislé krajní kryty 0,92 1
400 PD-MS-KMK04-NP OEZ:47740 vodorovné krajní kryty 0,20 1
500 PD-MS-KMK05-NP OEZ:47741 vodorovné krajní kryty 0,26 1
600 PD-MS-KMK06-NP OEZ:47742 vodorovné krajní kryty 0,33 1
800 PD-MS-KMK08-NP OEZ:47743 vodorovné krajní kryty 0,43 1
PD-MS-KMM05-NP
PD-MS-KMK04-NP
