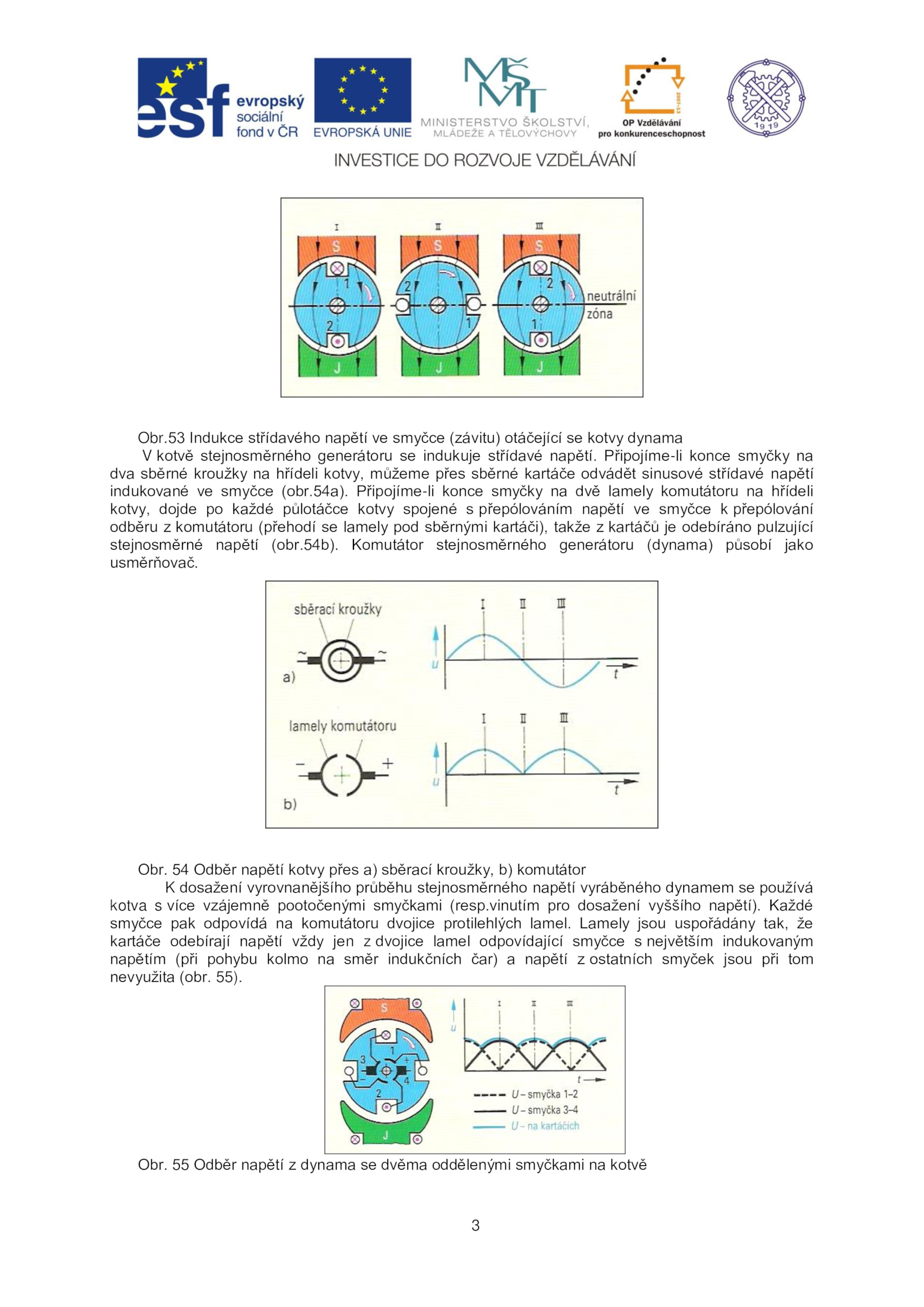

vinutím pro dosažení vyššího napětí).54a).53 Indukce střídavého napětí smyčce (závitu) otáčející kotvy dynama
V kotvě stejnosměrného generátoru indukuje střídavé napětí.54b). Připojíme-li konce smyčky na
dva sběrné kroužky hřídeli kotvy, můžeme přes sběrné kartáče odvádět sinusové střídavé napětí
indukované smyčce (obr.3
Obr. Lamely jsou uspořádány tak, že
kartáče odebírají napětí vždy jen dvojice lamel odpovídající smyčce největším indukovaným
napětím (při pohybu kolmo směr indukčních čar) napětí ostatních smyček jsou při tom
nevyužita (obr. Připojíme-li konce smyčky dvě lamely komutátoru hřídeli
kotvy, dojde každé půlotáčce kotvy spojené přepólováním napětí smyčce přepólování
odběru komutátoru (přehodí lamely pod sběrnými kartáči), takže kartáčů odebíráno pulzující
stejnosměrné napětí (obr. Odběr napětí dynama dvěma oddělenými smyčkami kotvě
. Odběr napětí kotvy přes sběrací kroužky, komutátor
K dosažení vyrovnanějšího průběhu stejnosměrného napětí vyráběného dynamem používá
kotva více vzájemně pootočenými smyčkami (resp. Komutátor stejnosměrného generátoru (dynama) působí jako
usměrňovač.
Obr.
Obr. 55). Každé
smyčce pak odpovídá komutátoru dvojice protilehlých lamel
