(případně nové vyhlášky 194/2022 Sb. Instalaci smí provádět pouze osoba
s příslušnou elektrotechnickou kvalifikací
dle vyhlášky 50/1978 Sb.4

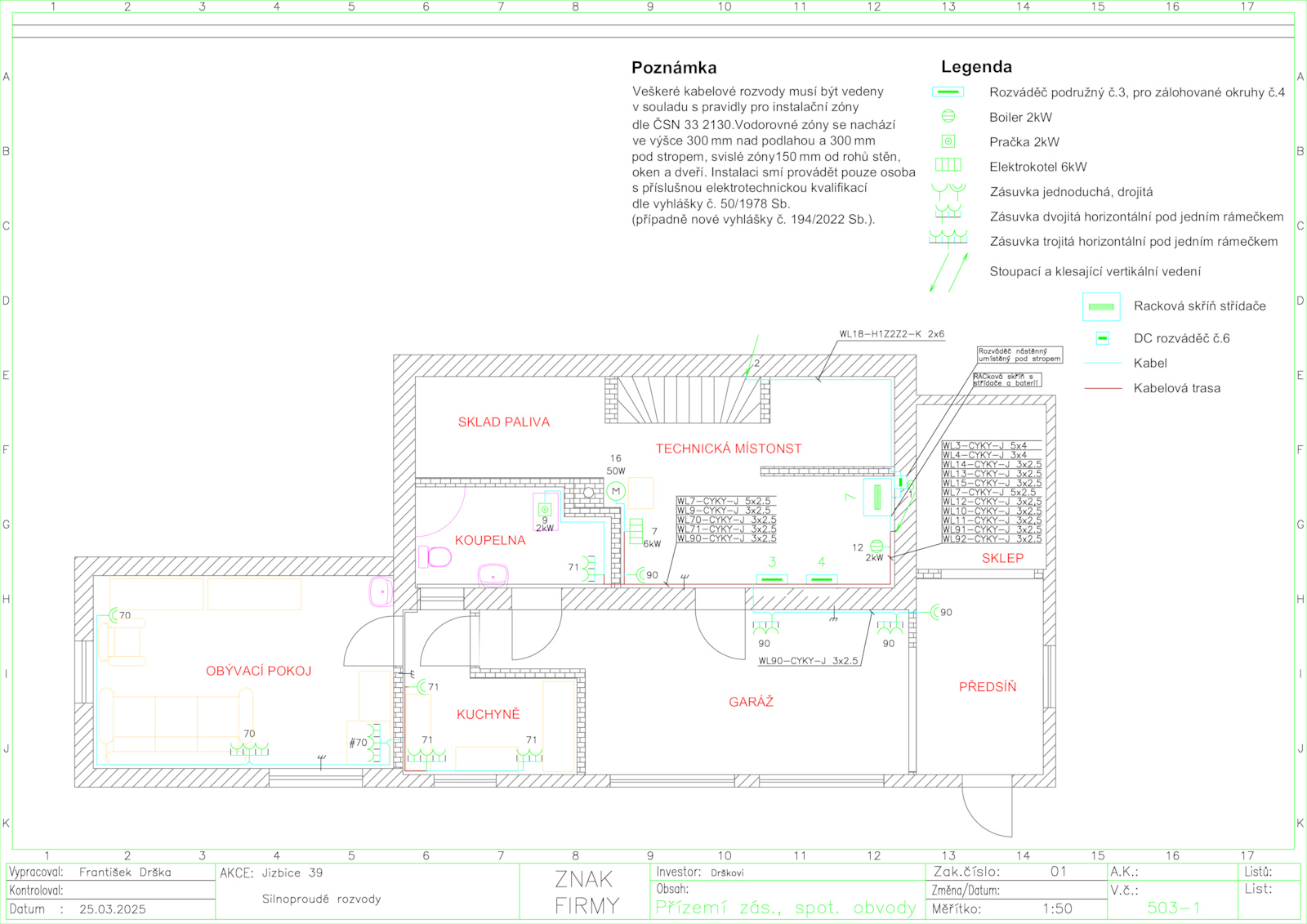

Legenda
Stoupací klesající vertikální vedení
Racková skříň střídače
DC rozváděč č.SKLAD PALIVA
OBÝVACÍ POKOJ
KUCHYNĚ
GARÁŽ
SKLEP
PŘEDSÍŇ
KOUPELNA
TECHNICKÁ MÍSTONST
Boiler 2kW
Pračka 2kW
Elektrokotel 6kW
Zásuvka jednoduchá, drojitá
Zásuvka dvojitá horizontální pod jedním rámečkem
Zásuvka trojitá horizontální pod jedním rámečkem
Rozváděč podružný č.Vodorovné zóny nachází
ve výšce 300 nad podlahou 300 mm
pod stropem, svislé zóny150 rohů stěn,
oken dveří.3, pro zálohované okruhy č.6
Kabel
Kabelová trasa
Poznámka
Veškeré kabelové rozvody musí být vedeny
v souladu pravidly pro instalační zóny
dle ČSN 2130.)
