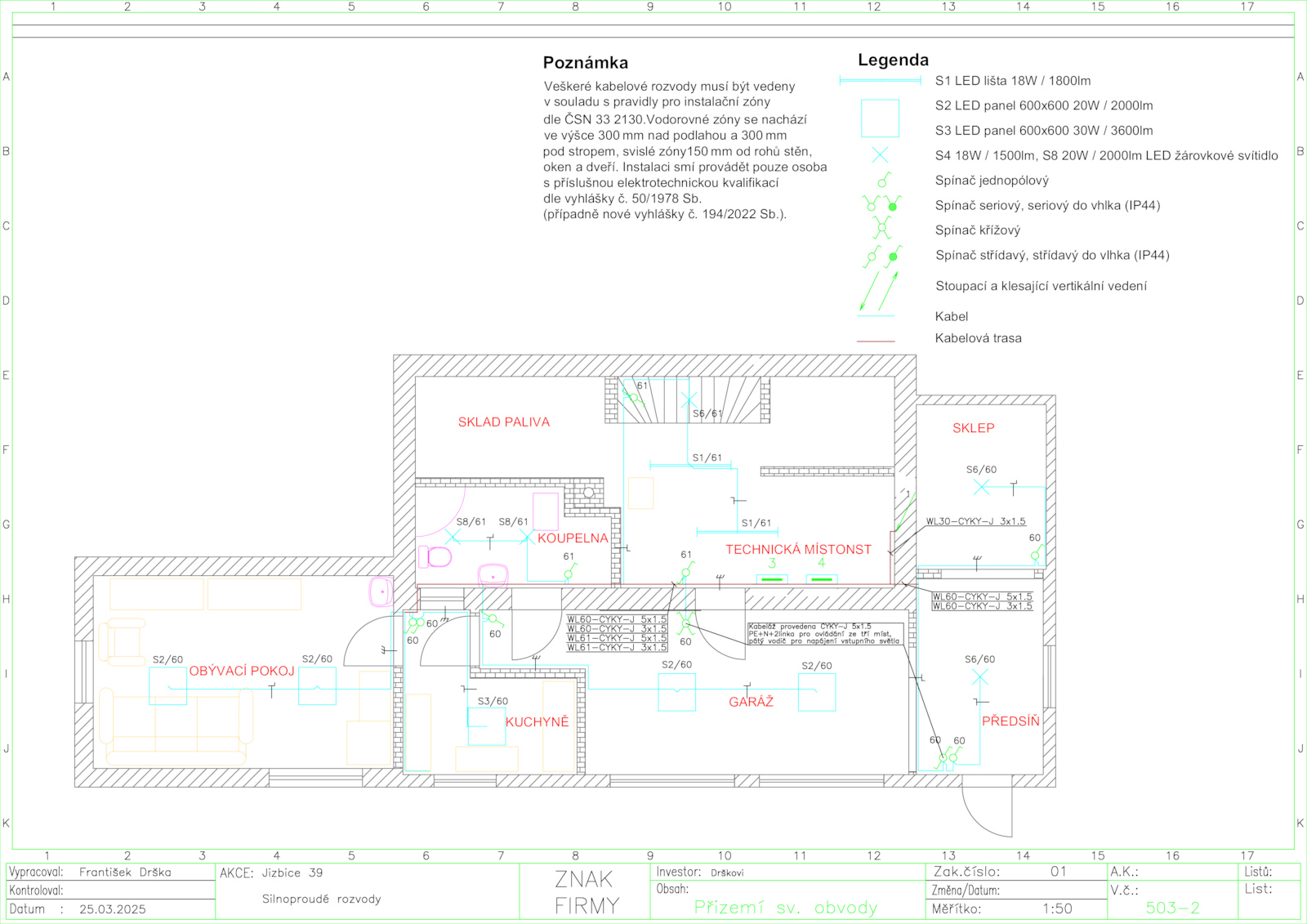

SKLAD PALIVA
OBÝVACÍ POKOJ
KUCHYNĚ
GARÁŽ
SKLEP
PŘEDSÍŇ
KOUPELNA
TECHNICKÁ MÍSTONST
S3 LED panel 600x600 30W 3600lm
S2 LED panel 600x600 20W 2000lm
S1 LED lišta 18W 1800lm
Legenda
Spínač jednopólový
Spínač seriový, seriový vhlka (IP44)
Spínač střídavý, střídavý vlhka (IP44)
S4 18W 1500lm, 20W 2000lm LED žárovkové svítidlo
Stoupací klesající vertikální vedení
Spínač křížový
Kabel
Kabelová trasa
Poznámka
Veškeré kabelové rozvody musí být vedeny
v souladu pravidly pro instalační zóny
dle ČSN 2130. Instalaci smí provádět pouze osoba
s příslušnou elektrotechnickou kvalifikací
dle vyhlášky 50/1978 Sb.
(případně nové vyhlášky 194/2022 Sb.).Vodorovné zóny nachází
ve výšce 300 nad podlahou 300 mm
pod stropem, svislé zóny150 rohů stěn,
oken dveří.
