Průmyslová elektronika DINEL

| Kategorie: Katalog  | Tento dokument chci!

Strana 70 z 76







Poznámky redaktora

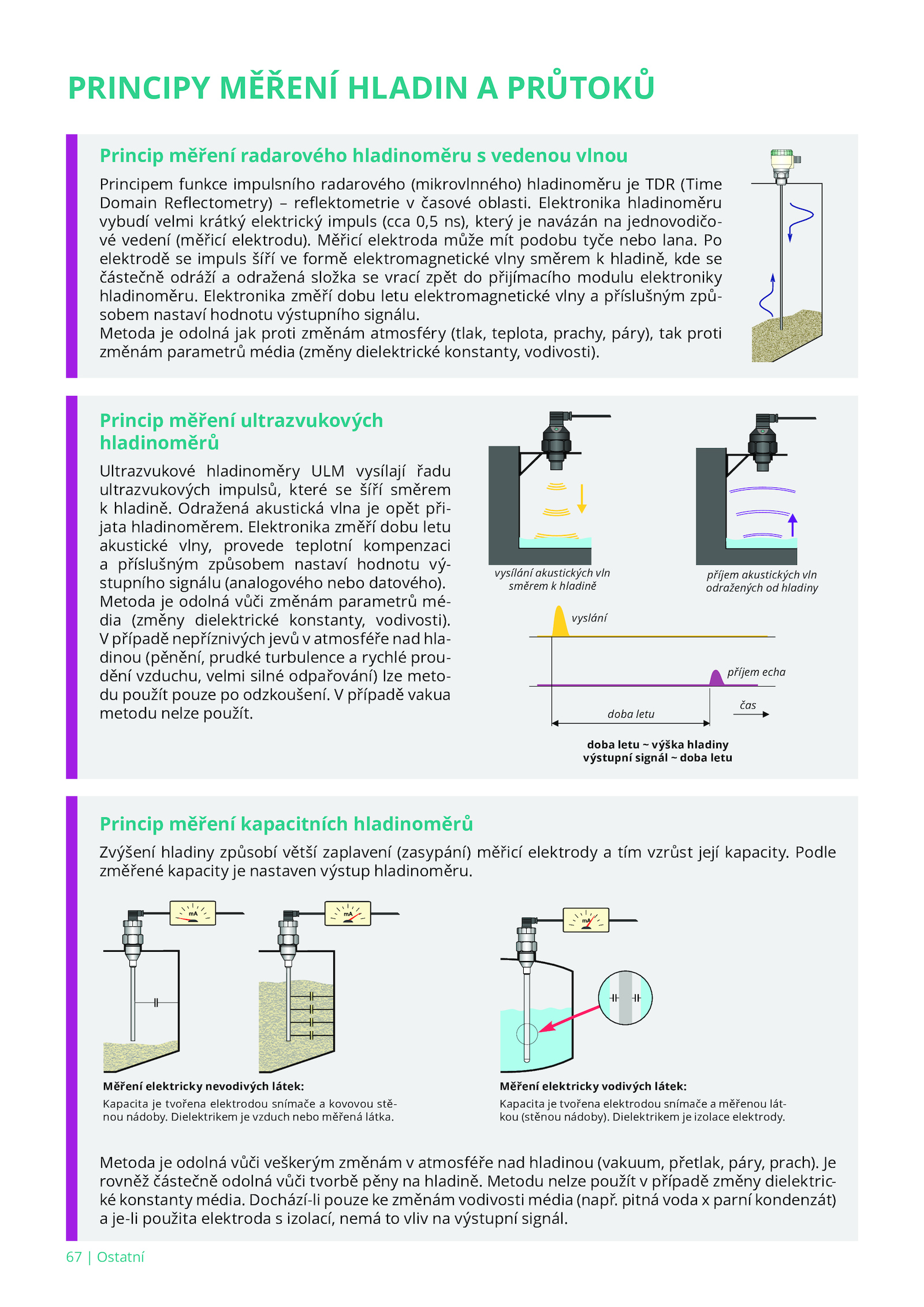

Ostatní Princip měření radarového hladinoměru vedenou vlnou Principem funkce impulsního radarového (mikrovlnného) hladinoměru TDR (Time Domain Reflectometry) reflektometrie časové oblasti. Je rovněž částečně odolná vůči tvorbě pěny hladině. Dielektrikem vzduch nebo měřená látka. Metoda odolná vůči veškerým změnám atmosféře nad hladinou (vakuum, přetlak, páry, prach). Odražená akustická vlna opět při- jata hladinoměrem. Dielektrikem izolace elektrody. Podle změřené kapacity nastaven výstup hladinoměru. Dochází-li pouze změnám vodivosti média (např. Měřicí elektroda může mít podobu tyče nebo lana. Po elektrodě impuls šíří formě elektromagnetické vlny směrem hladině, kde se částečně odráží odražená složka vrací zpět přijímacího modulu elektroniky hladinoměru. PRINCIPY MĚŘENÍ HLADIN PRŮTOKŮ . Metodu nelze použít případě změny dielektric- ké konstanty média. Elektronika hladinoměru vybudí velmi krátký elektrický impuls (cca 0,5 ns), který navázán jednovodičo- vé vedení (měřicí elektrodu). V případě nepříznivých jevů atmosféře nad hla- dinou (pěnění, prudké turbulence rychlé prou- dění vzduchu, velmi silné odpařování) lze meto- du použít pouze odzkoušení. případě vakua metodu nelze použít. Měření elektricky vodivých látek: Kapacita tvořena elektrodou snímače měřenou lát- kou (stěnou nádoby). Princip měření ultrazvukových hladinoměrů Ultrazvukové hladinoměry ULM vysílají řadu ultrazvukových impulsů, které šíří směrem k hladině. Metoda odolná vůči změnám parametrů mé- dia (změny dielektrické konstanty, vodivosti). Elektronika změří dobu letu elektromagnetické vlny příslušným způ- sobem nastaví hodnotu výstupního signálu. Metoda odolná jak proti změnám atmosféry (tlak, teplota, prachy, páry), tak proti změnám parametrů média (změny dielektrické konstanty, vodivosti). vysílání akustických vln směrem hladině příjem akustických vln odražených hladiny doba letu vyslání příjem echa čas doba letu výška hladiny výstupní signál doba letu Měření elektricky nevodivých látek: Kapacita tvořena elektrodou snímače kovovou stě- nou nádoby. pitná voda parní kondenzát) a je-li použita elektroda izolací, nemá vliv výstupní signál. Princip měření kapacitních hladinoměrů Zvýšení hladiny způsobí větší zaplavení (zasypání) měřicí elektrody tím vzrůst její kapacity. Elektronika změří dobu letu akustické vlny, provede teplotní kompenzaci a příslušným způsobem nastaví hodnotu vý- stupního signálu (analogového nebo datového)
