ODVOD TEPLA 51

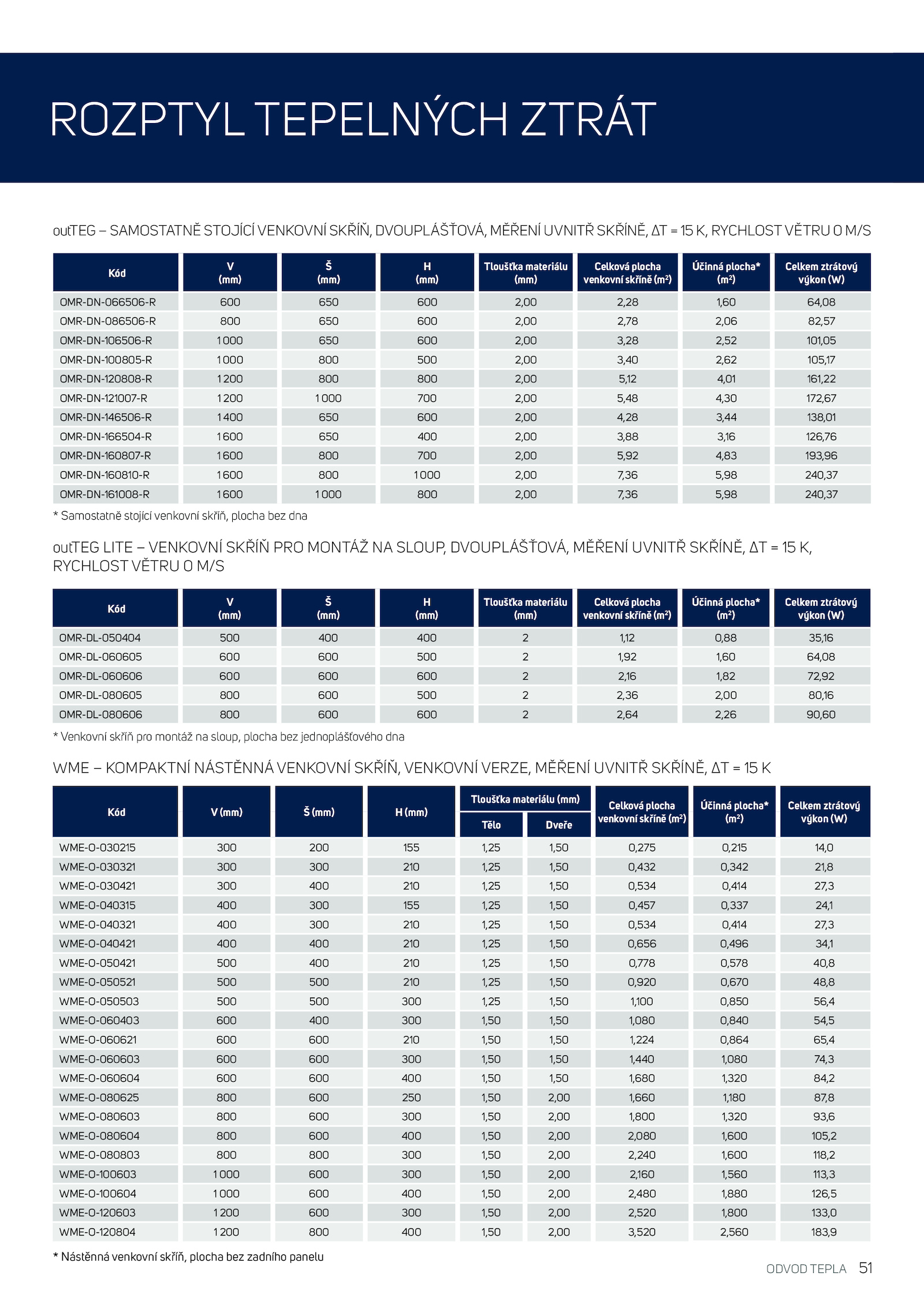

ROZPTYL TEPELNÝCH ZTRÁT
outTEG SAMOSTATNĚ STOJÍCÍ VENKOVNÍ SKŘÍŇ, DVOUPLÁŠŤOVÁ, MĚŘENÍ UVNITŘ SKŘÍNĚ, RYCHLOST VĚTRU M/S
Kód
V
(mm)
Š
(mm)
H
(mm)
Tloušťka materiálu
(mm)
Celková plocha
venkovní skříně (m2
)
Účinná plocha*
(m2
)
Celkem ztrátový
výkon (W)
OMR-DN-066506-R 600 650 600 2,00 2,28 1,60 64,08
OMR-DN-086506-R 800 650 600 2,00 2,78 2,06 82,57
OMR-DN-106506-R 000 650 600 2,00 3,28 2,52 101,05
OMR-DN-100805-R 000 800 500 2,00 3,40 2,62 105,17
OMR-DN-120808-R 200 800 800 2,00 5,12 4,01 161,22
OMR-DN-121007-R 200 000 700 2,00 5,48 4,30 172,67
OMR-DN-146506-R 400 650 600 2,00 4,28 3,44 138,01
OMR-DN-166504-R 600 650 400 2,00 3,88 3,16 126,76
OMR-DN-160807-R 600 800 700 2,00 5,92 4,83 193,96
OMR-DN-160810-R 600 800 000 2,00 7,36 5,98 240,37
OMR-DN-161008-R 600 000 800 2,00 7,36 5,98 240,37
* Samostatně stojící venkovní skříň, plocha bez dna
outTEG LITE VENKOVNÍ SKŘÍŇ PRO MONTÁŽ SLOUP, DVOUPLÁŠŤOVÁ, MĚŘENÍ UVNITŘ SKŘÍNĚ, K,
RYCHLOST VĚTRU M/S
Kód
V
(mm)
Š
(mm)
H
(mm)
Tloušťka materiálu
(mm)
Celková plocha
venkovní skříně (m2
)
Účinná plocha*
(m2
)
Celkem ztrátový
výkon (W)
OMR-DL-050404 500 400 400 1,12 0,88 35,16
OMR-DL-060605 600 600 500 1,92 1,60 64,08
OMR-DL-060606 600 600 600 2,16 1,82 72,92
OMR-DL-080605 800 600 500 2,36 2,00 80,16
OMR-DL-080606 800 600 600 2,64 2,26 90,60
* Venkovní skříň pro montáž sloup, plocha bez jednoplášťového dna
WME KOMPAKTNÍ NÁSTĚNNÁ VENKOVNÍ SKŘÍŇ, VENKOVNÍ VERZE, MĚŘENÍ UVNITŘ SKŘÍNĚ, K
Kód (mm) (mm) (mm)
Tloušťka materiálu (mm)
Celková plocha
venkovní skříně (m2
)
Účinná plocha*
(m2
)
Celkem ztrátový
výkon (W)
Tělo Dveře
WME-O-030215 300 200 155 1,25 1,50 0,275 0,215 14,0
WME-O-030321 300 300 210 1,25 1,50 0,432 0,342 21,8
WME-O-030421 300 400 210 1,25 1,50 0,534 0,414 27,3
WME-O-040315 400 300 155 1,25 1,50 0,457 0,337 24,1
WME-O-040321 400 300 210 1,25 1,50 0,534 0,414 27,3
WME-O-040421 400 400 210 1,25 1,50 0,656 0,496 34,1
WME-O-050421 500 400 210 1,25 1,50 0,778 0,578 40,8
WME-O-050521 500 500 210 1,25 1,50 0,920 0,670 48,8
WME-O-050503 500 500 300 1,25 1,50 1,100 0,850 56,4
WME-O-060403 600 400 300 1,50 1,50 1,080 0,840 54,5
WME-O-060621 600 600 210 1,50 1,50 1,224 0,864 65,4
WME-O-060603 600 600 300 1,50 1,50 1,440 1,080 74,3
WME-O-060604 600 600 400 1,50 1,50 1,680 1,320 84,2
WME-O-080625 800 600 250 1,50 2,00 1,660 1,180 87,8
WME-O-080603 800 600 300 1,50 2,00 1,800 1,320 93,6
WME-O-080604 800 600 400 1,50 2,00 2,080 1,600 105,2
WME-O-080803 800 800 300 1,50 2,00 2,240 1,600 118,2
WME-O-100603 000 600 300 1,50 2,00 2,160 1,560 113,3
WME-O-100604 000 600 400 1,50 2,00 2,480 1,880 126,5
WME-O-120603 200 600 300 1,50 2,00 2,520 1,800 133,0
WME-O-120804 200 800 400 1,50 2,00 3,520 2,560 183,9
* Nástěnná venkovní skříň, plocha bez zadního panelu
