TECHNICKÉ VÝKRESY
Kód
Výška (mm) Šířka (mm) Hloubka (mm) Montážní deska (mm) Tloušťka materiálu (mm)
V G2
Venkovní
skříň
Dveře
Montážní
deska
WME-O-030215 300 200 155 135 270 150 225 125 1,25 1,5 2,0
WME-O-030321 300 300 210 190 270 250 225 225 1,25 1,5 2,0
WME-O-030421 300 400 210 190 270 350 225 325 1,25 1,5 2,0
WME-O-040315 400 300 155 135 370 250 325 225 1,25 1,5 2,0
WME-O-040321 400 300 210 190 370 250 325 225 1,25 1,5 2,0
WME-O-040421 400 400 210 190 370 350 325 325 1,25 1,5 2,5
WME-O-050421 500 400 210 190 470 350 425 325 1,25 1,5 2,5
WME-O-050521 500 500 210 190 470 450 425 425 1,25 1,5 2,5
WME-O-050503 500 500 300 280 470 450 425 425 1,25 1,5 2,5
WME-O-060403 600 400 300 280 570 350 525 325 1,50 2,0 2,5
WME-O-060621 600 600 210 190 570 550 525 525 1,50 2,0 2,5
WME-O-060603 600 600 300 280 570 550 525 525 1,50 2,0 2,5
WME-O-060604 600 600 400 380 570 550 525 525 1,50 2,0 2,5
* uvádí hloubku mezi montážní deskou vnitřní stranou dveří, lem dveří snižuje tuto hodnotu zámek mm.
W
H
H/2
G2
F2
F1
G1
T
D
125
125
H
D
G1
F1
F2
G2
T
W
20
20
8,3
20
20
8,3
Zadní panel montážními otvory
Zadní panel montážními otvory

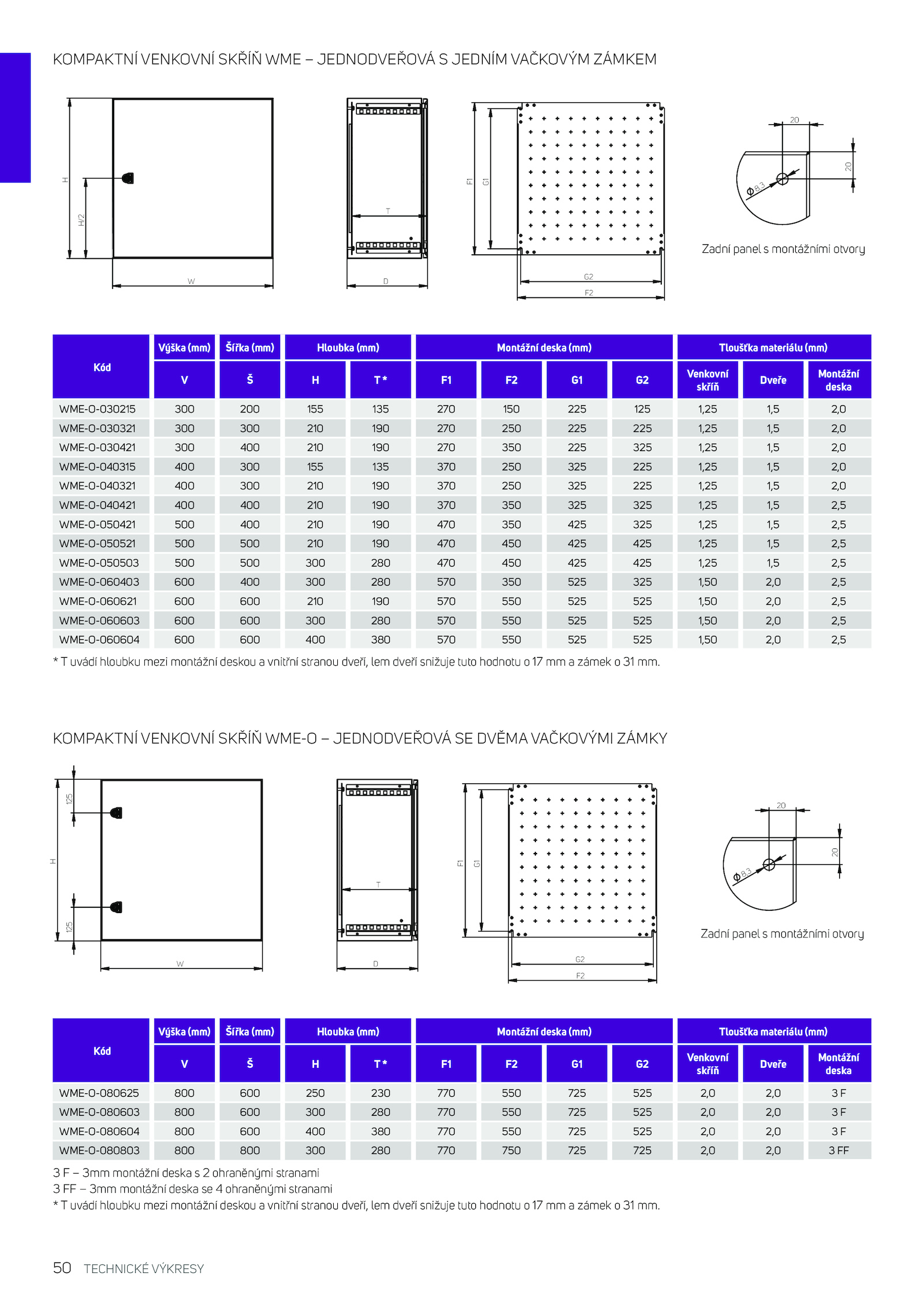

KOMPAKTNÍ VENKOVNÍ SKŘÍŇ WME JEDNODVEŘOVÁ JEDNÍM VAČKOVÝM ZÁMKEM
KOMPAKTNÍ VENKOVNÍ SKŘÍŇ WME-O JEDNODVEŘOVÁ DVĚMA VAČKOVÝMI ZÁMKY
.
Kód
Výška (mm) Šířka (mm) Hloubka (mm) Montážní deska (mm) Tloušťka materiálu (mm)
V G2
Venkovní
skříň
Dveře
Montážní
deska
WME-O-080625 800 600 250 230 770 550 725 525 2,0 2,0 F
WME-O-080603 800 600 300 280 770 550 725 525 2,0 2,0 F
WME-O-080604 800 600 400 380 770 550 725 525 2,0 2,0 F
WME-O-080803 800 800 300 280 770 750 725 725 2,0 2,0 FF
3 3mm montážní deska ohraněnými stranami
3 3mm montážní deska ohraněnými stranami
* uvádí hloubku mezi montážní deskou vnitřní stranou dveří, lem dveří snižuje tuto hodnotu zámek mm
