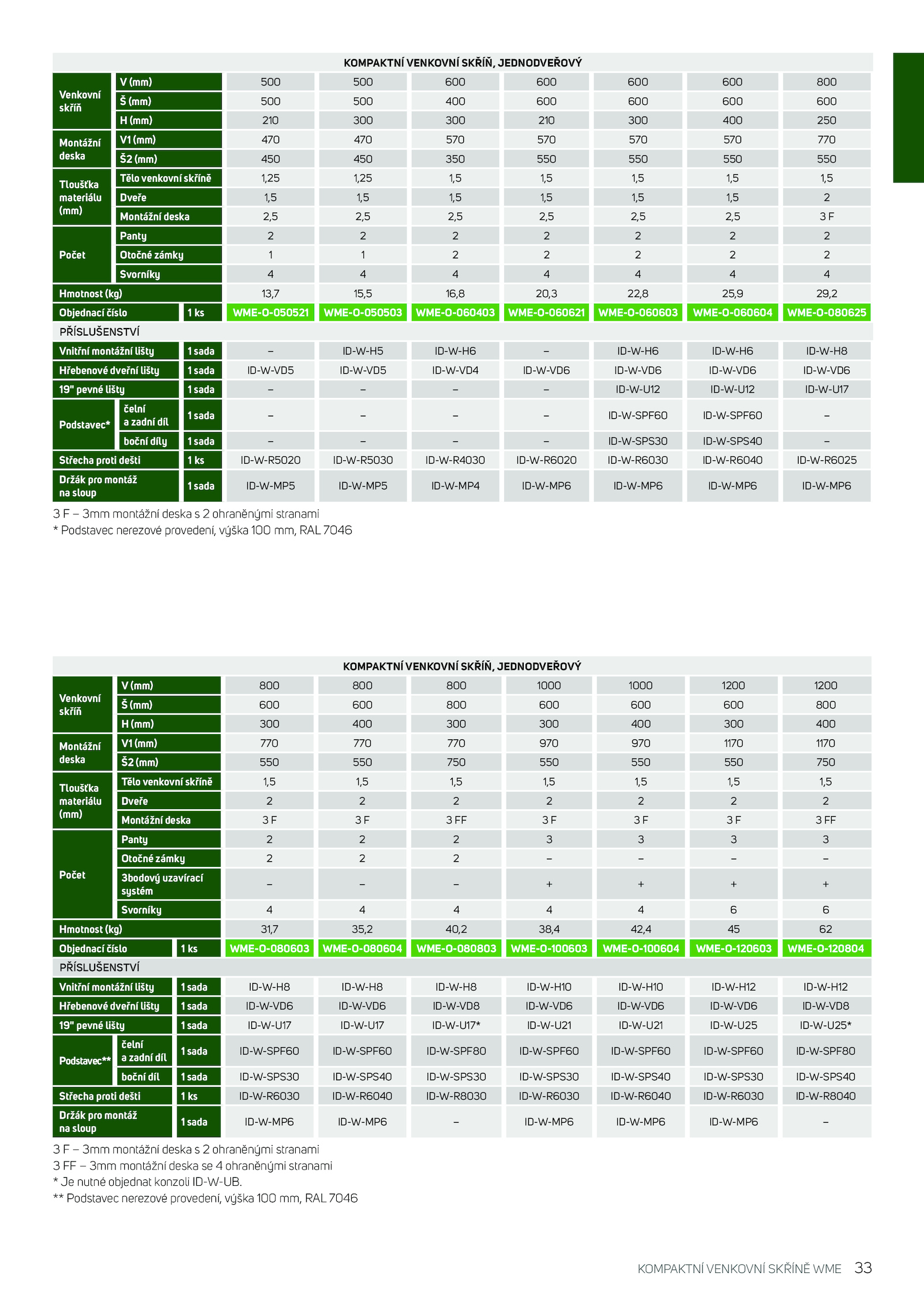

KOMPAKTNÍ VENKOVNÍ SKŘÍNĚ WME 33
KOMPAKTNÍ VENKOVNÍ SKŘÍŇ, JEDNODVEŘOVÝ
Venkovní
skříň
V (mm) 500 500 600 600 600 600 800
Š (mm) 500 500 400 600 600 600 600
H (mm) 210 300 300 210 300 400 250
Montážní
deska
V1 (mm) 470 470 570 570 570 570 770
Š2 (mm) 450 450 350 550 550 550 550
Tloušťka
materiálu
(mm)
Tělo venkovní skříně 1,25 1,25 1,5 1,5 1,5 1,5 1,5
Dveře 1,5 1,5 1,5 1,5 1,5 1,5 2
Montážní deska 2,5 2,5 2,5 2,5 2,5 2,5 F
Počet
Panty 2
Otočné zámky 2
Svorníky 4
Hmotnost (kg) 13,7 15,5 16,8 20,3 22,8 25,9 29,2
Objednací číslo WME-O-050521 WME-O-050503 WME-O-060403 WME-O-060621 WME-O-060603 WME-O-060604 WME-O-080625
PŘÍSLUŠENSTVÍ
Vnitřní montážní lišty sada ID-W-H5 ID-W-H6 ID-W-H6 ID-W-H6 ID-W-H8
Hřebenové dveřní lišty sada ID-W-VD5 ID-W-VD5 ID-W-VD4 ID-W-VD6 ID-W-VD6 ID-W-VD6 ID-W-VD6
19" pevné lišty sada ID-W-U12 ID-W-U12 ID-W-U17
Podstavec*
čelní
a zadní díl
1 sada ID-W-SPF60 ID-W-SPF60 –
boční díly sada ID-W-SPS30 ID-W-SPS40 –
Střecha proti dešti ID-W-R5020 ID-W-R5030 ID-W-R4030 ID-W-R6020 ID-W-R6030 ID-W-R6040 ID-W-R6025
Držák pro montáž
na sloup
1 sada ID-W-MP5 ID-W-MP5 ID-W-MP4 ID-W-MP6 ID-W-MP6 ID-W-MP6 ID-W-MP6
3 3mm montážní deska ohraněnými stranami
* Podstavec nerezové provedení, výška 100 mm, RAL 7046
KOMPAKTNÍ VENKOVNÍ SKŘÍŇ, JEDNODVEŘOVÝ
Venkovní
skříň
V (mm) 800 800 800 1000 1000 1200 1200
Š (mm) 600 600 800 600 600 600 800
H (mm) 300 400 300 300 400 300 400
Montážní
deska
V1 (mm) 770 770 770 970 970 1170 1170
Š2 (mm) 550 550 750 550 550 550 750
Tloušťka
materiálu
(mm)
Tělo venkovní skříně 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Dveře 2
Montážní deska FF
Počet
Panty 3
Otočné zámky –
3bodový uzavírací
systém
– +
Svorníky 6
Hmotnost (kg) 31,7 35,2 40,2 38,4 42,4 62
Objednací číslo WME-O-080603 WME-O-080604 WME-O-080803 WME-O-100603 WME-O-100604 WME-O-120603 WME-O-120804
PŘÍSLUŠENSTVÍ
Vnitřní montážní lišty sada ID-W-H8 ID-W-H8 ID-W-H8 ID-W-H10 ID-W-H10 ID-W-H12 ID-W-H12
Hřebenové dveřní lišty sada ID-W-VD6 ID-W-VD6 ID-W-VD8 ID-W-VD6 ID-W-VD6 ID-W-VD6 ID-W-VD8
19" pevné lišty sada ID-W-U17 ID-W-U17 ID-W-U17* ID-W-U21 ID-W-U21 ID-W-U25 ID-W-U25*
Podstavec**
čelní
a zadní díl
1 sada ID-W-SPF60 ID-W-SPF60 ID-W-SPF80 ID-W-SPF60 ID-W-SPF60 ID-W-SPF60 ID-W-SPF80
boční díl sada ID-W-SPS30 ID-W-SPS40 ID-W-SPS30 ID-W-SPS30 ID-W-SPS40 ID-W-SPS30 ID-W-SPS40
Střecha proti dešti ID-W-R6030 ID-W-R6040 ID-W-R8030 ID-W-R6030 ID-W-R6040 ID-W-R6030 ID-W-R8040
Držák pro montáž
na sloup
1 sada ID-W-MP6 ID-W-MP6 ID-W-MP6 ID-W-MP6 ID-W-MP6 –
3 3mm montážní deska ohraněnými stranami
3 3mm montážní deska ohraněnými stranami
* nutné objednat konzoli ID-W-UB.
** Podstavec nerezové provedení, výška 100 mm, RAL 7046
