4016 (AISI 403),
provedení nerez ocel 1.
• Perforované montážní lišty dveřích
od výšky venkovní skříně 500 mm
• Perforované montážní lišty bočnicích
od hloubky venkovní skříně 250 mm
• Montážní deska značeným
rastrem 50×50 mm
• Zámek typu double-bar (motýlek) mm,
další typy zámků uvedeny straně 35
• Příslušenství pro montáž stěnu
• Čistý design, bez kabelového dna
Výřezy otvorů pro instalaci možné objednat
v CONTEG modifikačním centru.
Detailní technické informace naleznete
na straně 50
H
Š
V
Š2
V1
H
Š
V
Š2
V1
.4301 (AISI 304)
na vyžádání
• Montážní deska: žárově pozinkovaný
ocelový plech
Povrchová úprava venkovní skříně
• Polyesterový práškový lak
Barva
• RAL 7035
Stupeň krytí
• IP66 (stupeň krytí může snížit montáži
některého příslušenství)
Mechanická odolnost
• IK10 dle IEC 62262
Rozsah dodávky
• Jednodveřová venkovní skříň.KOMPAKTNÍ VENKOVNÍ SKŘÍNĚ WME
KOMPAKTNÍ VENKOVNÍ SKŘÍŇ, JEDNODVEŘOVÝ
Venkovní
skříň
V (mm) 300 300 300 400 400 400 500
Š (mm) 200 300 400 300 300 400 400
H (mm) 155 210 210 155 210 210 210
Montážní
deska
V1 (mm) 270 270 270 370 370 370 470
Š2 (mm) 150 250 350 250 250 350 350
Tloušťka
materiálu
(mm)
Tělo venkovní skříně 1,25 1,25 1,25 1,25 1,25 1,25 1,25
Dveře 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Montážní deska 2,5 2,5
Počet
Panty 2
Otočné zámky 1
Svorníky 4
Hmotnost (kg) 3,9 6,1 7,7 6,9 7,6 9,5 11,3
Objednací číslo WME-O-030215 WME-O-030321 WME-O-030421 WME-O-040315 WME-O-040321 WME-O-040421 WME-O-050421
PŘÍSLUŠENSTVÍ
Hřebenové dveřní lišty ID-W-VD4
Střecha proti dešti ID-W-R2015 ID-W-R3020 ID-W-R4020 ID-W-R3015 ID-W-R3020 ID-W-R4020 ID-W-R4020
Držák pro montáž sloup sada ID-W-MP2 ID-W-MP3 ID-W-MP4 ID-W-MP3 ID-W-MP3 ID-W-MP4 ID-W-MP4

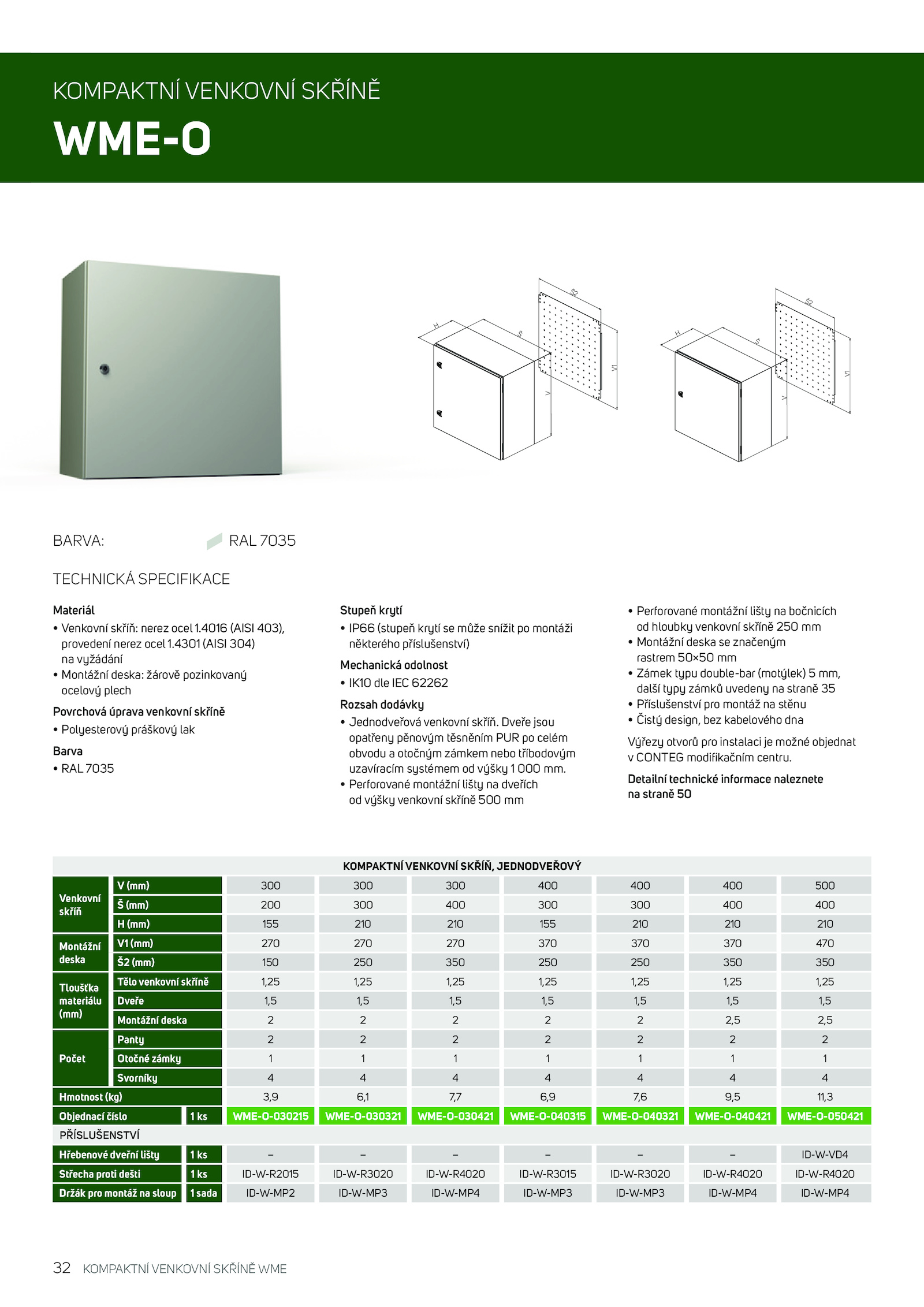

KOMPAKTNÍ VENKOVNÍ SKŘÍNĚ
WME-O
BARVA: RAL 7035
TECHNICKÁ SPECIFIKACE
Materiál
• Venkovní skříň: nerez ocel 1. Dveře jsou
opatřeny pěnovým těsněním PUR celém
obvodu otočným zámkem nebo tříbodovým
uzavíracím systémem výšky 000 mm
