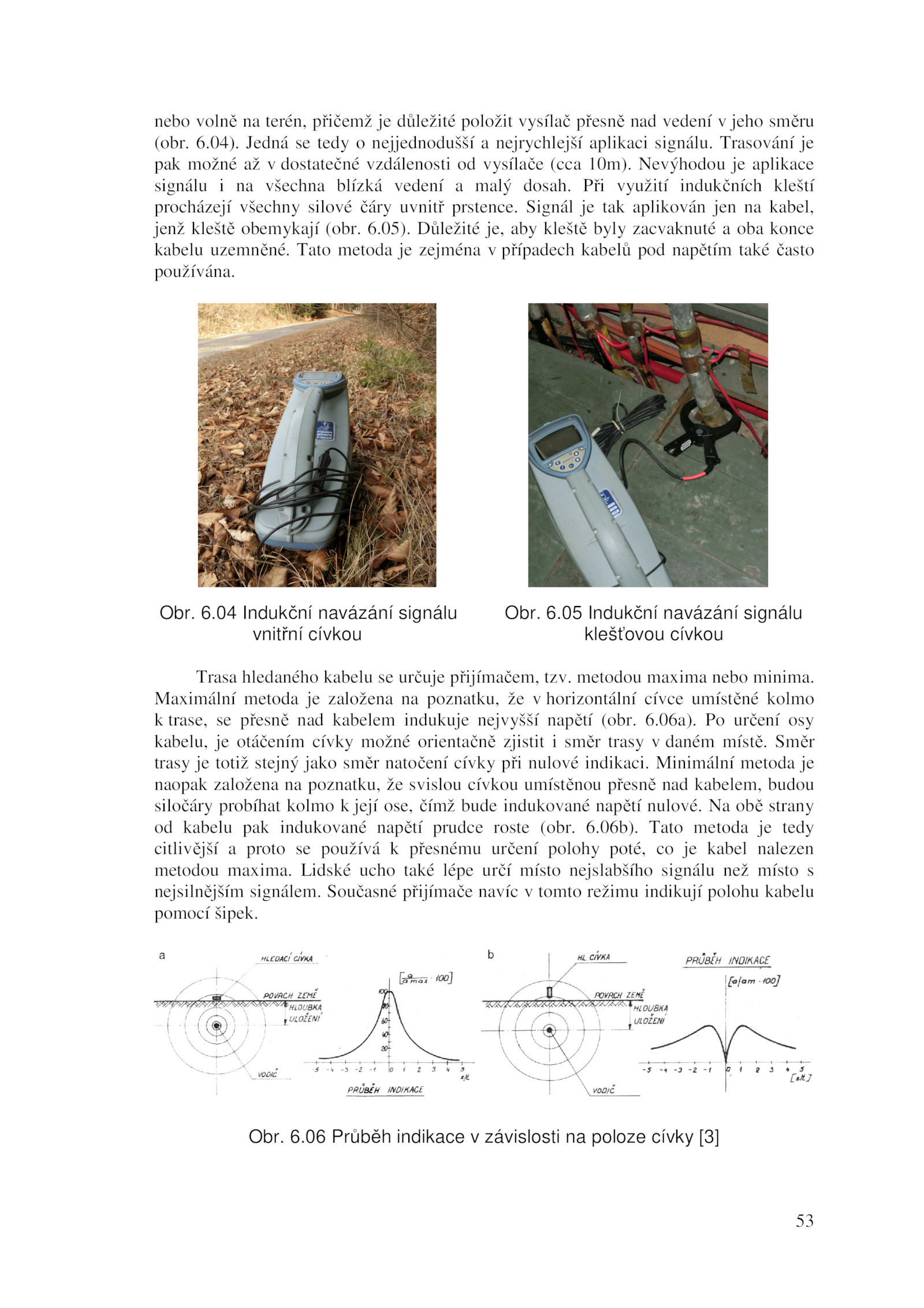

06b). metodou maxima nebo minima. 6. Maximální metoda založena poznatku, horizontální cívce umístěné kolmo k trase, přesně nad kabelem indukuje nejvyšší napětí (obr. Obr. Minimální metoda je naopak založena poznatku, svislou cívkou umístěnou přesně nad kabelem, budou siločáry probíhat kolmo její ose, čímž bude indukované napětí nulové. Směr trasy totiž stejný jako směr natočení cívky při nulové indikaci. 6. určení osy kabelu, otáčením cívky možné orientačně zjistit směr trasy daném místě.04). 6. Důležité je, aby kleště byly zacvaknuté oba konce kabelu uzemněné. Lidské ucho také lépe určí místo nejslabšího signálu než místo s nejsilnějším signálem.53 nebo volně terén, přičemž důležité položit vysílač přesně nad vedení jeho směru (obr.05). obě strany od kabelu pak indukované napětí prudce roste (obr.06 Průběh indikace závislosti poloze cívky [3] . 6. Tato metoda zejména případech kabelů pod napětím také často používána. Jedná tedy nejjednodušší nejrychlejší aplikaci signálu. 6. Obr. Nevýhodou aplikace signálu všechna blízká vedení malý dosah. 6.04 Indukční navázání signálu Obr. Tato metoda tedy citlivější proto používá přesnému určení polohy poté, kabel nalezen metodou maxima. Při využití indukčních kleští procházejí všechny silové čáry uvnitř prstence. Signál tak aplikován jen kabel, jenž kleště obemykají (obr.05 Indukční navázání signálu vnitřní cívkou klešťovou cívkou Trasa hledaného kabelu určuje přijímačem, tzv. 6.06a). Trasování je pak možné dostatečné vzdálenosti vysílače (cca 10m). Současné přijímače navíc tomto režimu indikují polohu kabelu pomocí šipek
