Obr. 5.34

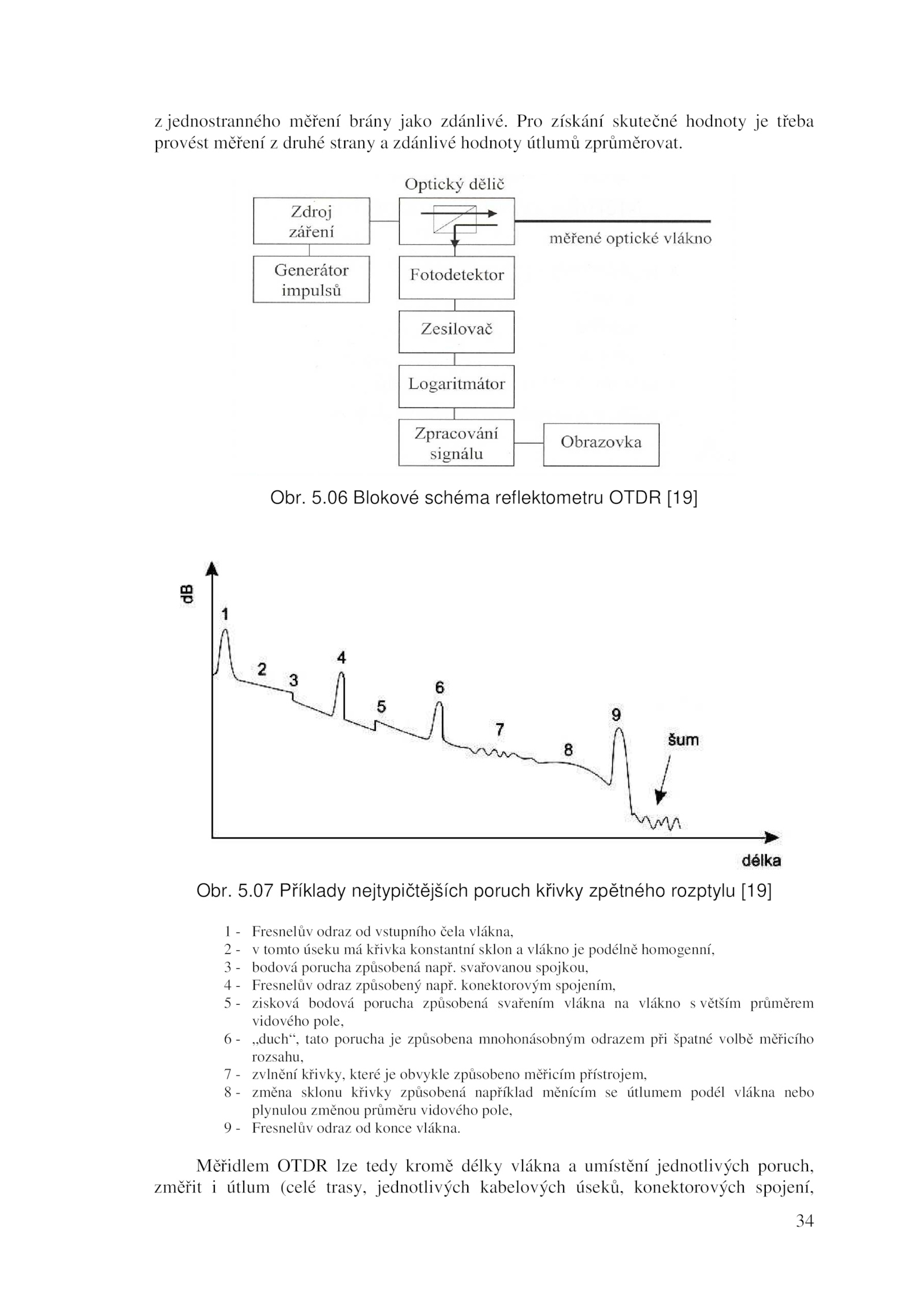

z jednostranného měření brány jako zdánlivé.07 Příklady nejtypičtějších poruch křivky zpětného rozptylu [19]
1 Fresnelův odraz vstupního čela vlákna,
2 tomto úseku křivka konstantní sklon vlákno podélně homogenní,
3 bodová porucha způsobená např. svařovanou spojkou,
4 Fresnelův odraz způsobený např. Pro získání skutečné hodnoty třeba
provést měření druhé strany zdánlivé hodnoty útlumů zprůměrovat.
Měřidlem OTDR lze tedy kromě délky vlákna umístění jednotlivých poruch,
změřit útlum (celé trasy, jednotlivých kabelových úseků, konektorových spojení,
. 5. konektorovým spojením,
5 zisková bodová porucha způsobená svařením vlákna vlákno větším průměrem
vidového pole,
6 „duch“, tato porucha způsobena mnohonásobným odrazem při špatné volbě měřicího
rozsahu,
7 zvlnění křivky, které obvykle způsobeno měřicím přístrojem,
8 změna sklonu křivky způsobená například měnícím útlumem podél vlákna nebo
plynulou změnou průměru vidového pole,
9 Fresnelův odraz konce vlákna.06 Blokové schéma reflektometru OTDR [19]
Obr
