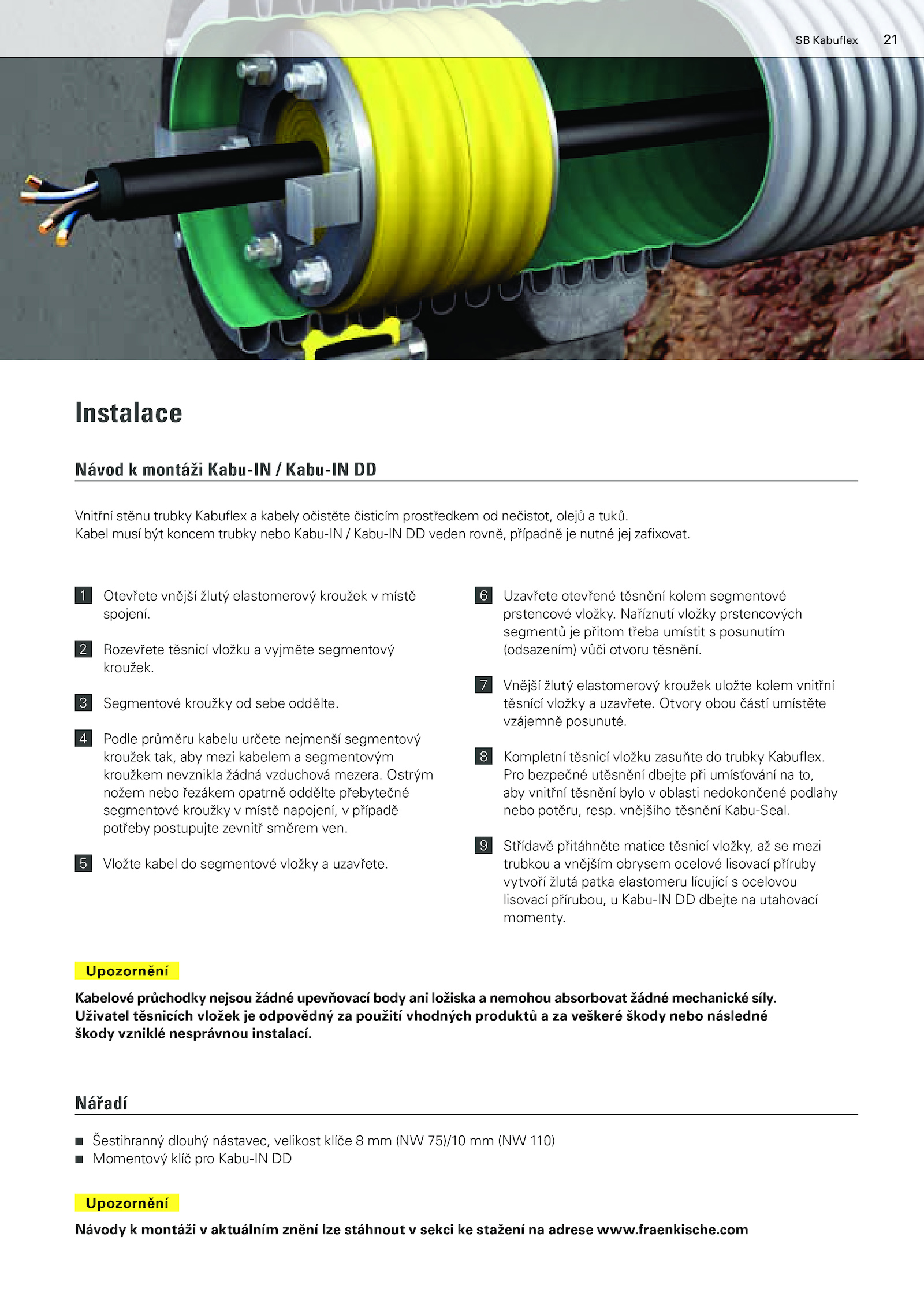

Poznámky redaktora
Instalace
Nářadí
n Šestihranný dlouhý nástavec, velikost klíče (NW 75)/10 (NW 110)
n Momentový klíč pro Kabu-IN DD
1
Otevřete vnější žlutý elastomerový kroužek místě
spojení.
3 Segmentové kroužky sebe oddělte.
4
Podle průměru kabelu určete nejmenší segmentový
kroužek tak, aby mezi kabelem segmentovým
kroužkem nevznikla žádná vzduchová mezera. Otvory obou částí umístěte
vzájemně posunuté.
Upozornění
Kabelové průchodky nejsou žádné upevňovací body ani ložiska nemohou absorbovat žádné mechanické síly.
Vnitřní stěnu trubky Kabuflex kabely očistěte čisticím prostředkem nečistot, olejů tuků. Ostrým
nožem nebo řezákem opatrně oddělte přebytečné
segmentové kroužky místě napojení, případě
potřeby postupujte zevnitř směrem ven. Naříznutí vložky prstencových
segmentů přitom třeba umístit posunutím
(odsazením) vůči otvoru těsnění.
Upozornění
Návody montáži aktuálním znění lze stáhnout sekci stažení adrese www.com
Návod montáži Kabu-IN Kabu-IN DD
6
Uzavřete otevřené těsnění kolem segmentové
prstencové vložky.
9
Střídavě přitáhněte matice těsnicí vložky, mezi
trubkou vnějším obrysem ocelové lisovací příruby
vytvoří žlutá patka elastomeru lícující ocelovou
lisovací přírubou, Kabu-IN dbejte utahovací
momenty. vnějšího těsnění Kabu-Seal.
Pro bezpečné utěsnění dbejte při umísťování to,
aby vnitřní těsnění bylo oblasti nedokončené podlahy
nebo potěru, resp.
Kabel musí být koncem trubky nebo Kabu-IN Kabu-IN veden rovně, případně nutné jej zafixovat.
2
Rozevřete těsnicí vložku vyjměte segmentový
kroužek.fraenkische.
SB Kabuflex 21
.
Uživatel těsnicích vložek odpovědný použití vhodných produktů veškeré škody nebo následné
škody vzniklé nesprávnou instalací.
8
Kompletní těsnicí vložku zasuňte trubky Kabuflex.
7
Vnější žlutý elastomerový kroužek uložte kolem vnitřní
těsnící vložky uzavřete.
5
Vložte kabel segmentové vložky uzavřete
