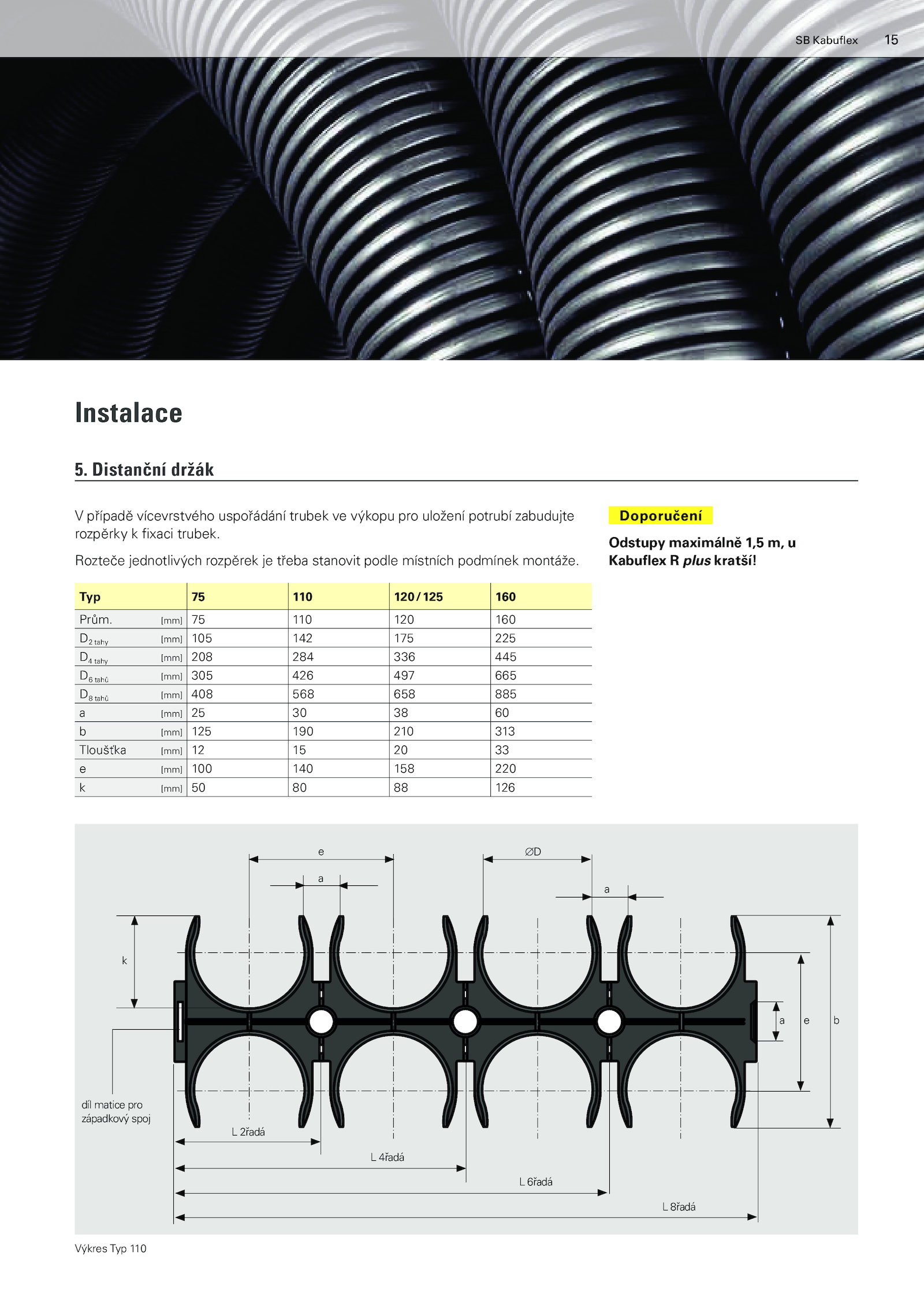

Distanční držák
Doporučení
Odstupy maximálně 1,5 u
Kabuflex plus kratší!
Instalace
Typ 110 120/125 160
Prům.a
a
a
e
e
k
b
∅D
díl matice pro
západkový spoj
L 2řadá
L 4řadá
L 6řadá
L 8řadá
V případě vícevrstvého uspořádání trubek výkopu pro uložení potrubí zabudujte
rozpěrky fixaci trubek.
5. [mm] 110 120 160
D2 tahy [mm] 105 142 175 225
D4 tahy [mm] 208 284 336 445
D6 tahů [mm] 305 426 497 665
D8 tahů [mm] 408 568 658 885
a [mm] 60
b [mm] 125 190 210 313
Tloušťka [mm] 33
e [mm] 100 140 158 220
k [mm] 126
Výkres Typ 110
SB Kabuflex 15
.
Rozteče jednotlivých rozpěrek třeba stanovit podle místních podmínek montáže
