8.
Kvůli velkému množství složitě určitelných faktorů nelze poskytnout konečnou informaci maximálních
vtahovaných délkách strany výrobce.
Vždy dbejte použití dostatečného množství vhodného kluzného prostředku!
Nepřesnosti polohy zatáčky trasách potrubí zvyšují vtahovací
síly omezují možnou vtahovanou délku pomocí vtahovací
šňůry.
Bude-li vtahovací šňůra zapotřebí pro vtahování drátu zatažení
kabelu, třeba konce šňůr vždy navzájem svázat uzel.Vtahování kabelu Kabuflex Kabuflex R
Následující faktory určují možné vtahované délky:
n Kabel (druh/hmotnost/ohebnost)
n Průběh trasy (výškový profil, počet/poloha/poloměry oblouků nepřesností)
n Součinitel tření přípustné tahové síly (kabel/stěna trubky)
n Kluzný prostředek (druh/množství)
n Metoda rychlost vtahování (také povrchová teplota)
n Poměr vnitřního průměru trubky vnějšího průměru kabelu
n Kvalita instalace (podpora potrubí/zhutnění materiálu lože vliv deformaci trubky, zásyp/zhutnění
lože okolo trubkových oblouků/zatáček důležité také pro zachycení mechanického namáhání při
vtahování kabelu)
V případě potřeby zkraťte jemnou pilkou nebo pomocí vhodného nože; dbejte pravoúhlý řez, uprostřed drážce!
Uříznutí uprostřed drážky předpokladem pro přesné zaskočení pojistky proti vysunutí spojky!
Odstraňte otřepy nerovnosti plochách řezu pomocí škrabky, hoblíku, příp. Poté odviňte trubku.
Nebude-li vtahovací šňůra zapotřebí, třeba vytáhnout trubky před zabudováním trubky!
Před odvíjením trubky (role) rozvažte upevnění šňůry klubko pouze konci trubky dlouhým přesahem šňůry
(klubkem) konec šňůry pevně přivažte vnějšímu profilu trubky. lanka, nikoliv pro
vtahování samotného kabelu! Tahová pevnost vtahovací šňůry cca kg. Zkracování trubky Kabuflex®

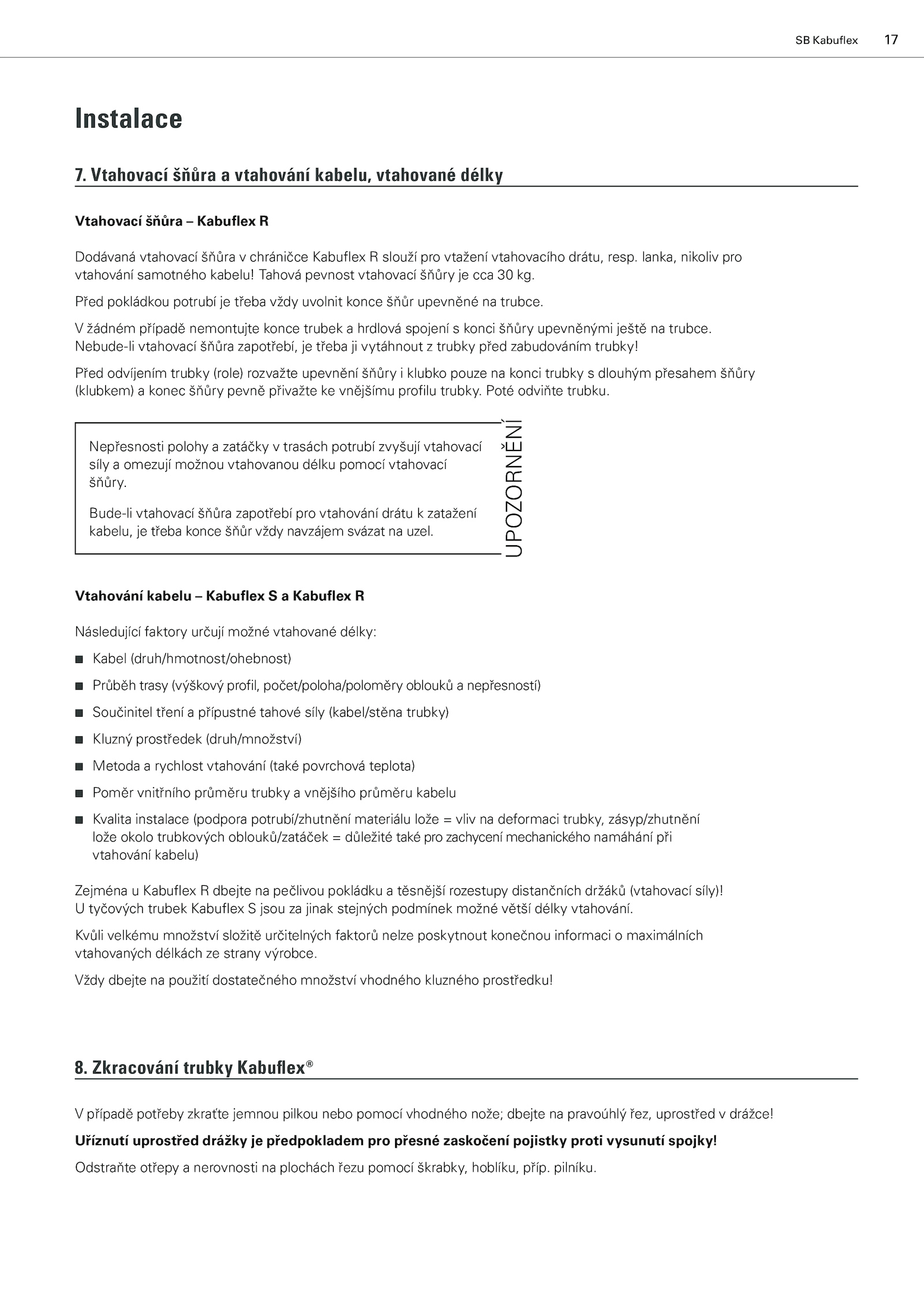

Instalace
Vtahovací šňůra Kabuflex R
Dodávaná vtahovací šňůra chráničce Kabuflex slouží pro vtažení vtahovacího drátu, resp. pilníku.
Před pokládkou potrubí třeba vždy uvolnit konce šňůr upevněné trubce.
7. Vtahovací šňůra vtahování kabelu, vtahované délky
Zejména Kabuflex dbejte pečlivou pokládku těsnější rozestupy distančních držáků (vtahovací síly)!
U tyčových trubek Kabuflex jsou jinak stejných podmínek možné větší délky vtahování.
UPOZORNĚNÍ
SB Kabuflex 17
.
V žádném případě nemontujte konce trubek hrdlová spojení konci šňůry upevněnými ještě trubce
