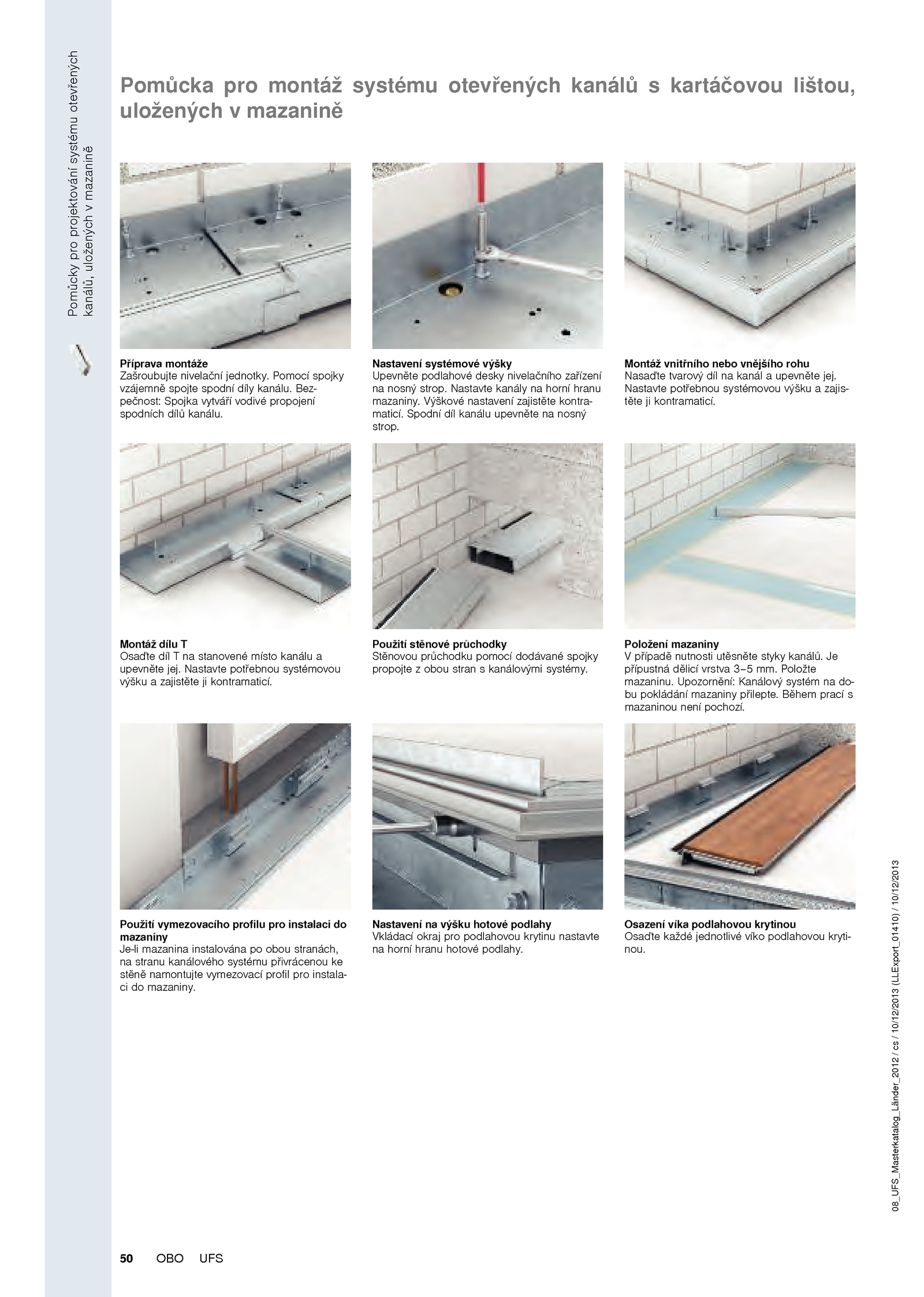

Nastavte kanály horní hranu mazaniny. Během prací s mazaninou není pochozí. Je přípustná dělicí vrstva 3–5 mm. Nastavte potřebnou systémovou výšku zajis- těte kontramaticí. Montáž dílu T Osaďte díl stanovené místo kanálu a upevněte jej. . Montáž vnitřního nebo vnějšího rohu Nasaďte tvarový díl kanál upevněte jej. Položení mazaniny V případě nutnosti utěsněte styky kanálů. Spodní díl kanálu upevněte nosný strop. Výškové nastavení zajistěte kontra- maticí. Použití stěnové průchodky Stěnovou průchodku pomocí dodávané spojky propojte obou stran kanálovými systémy. Položte mazaninu. Pomocí spojky vzájemně spojte spodní díly kanálu. Bez- pečnost: Spojka vytváří vodivé propojení spodních dílů kanálu. Nastavení výšku hotové podlahy Vkládací okraj pro podlahovou krytinu nastavte na horní hranu hotové podlahy. Upozornění: Kanálový systém do- bu pokládání mazaniny přilepte. Nastavte potřebnou systémovou výšku zajistěte kontramaticí. Použití vymezovacího profilu pro instalaci do mazaniny Je-li mazanina instalována obou stranách, na stranu kanálového systému přivrácenou ke stěně namontujte vymezovací profil pro instala- ci mazaniny.Pomůckyproprojektovánísystémuotevřených kanálů,uloženýchvmazanině 50 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž systému otevřených kanálů kartáčovou lištou, uložených mazanině Příprava montáže Zašroubujte nivelační jednotky. Osazení víka podlahovou krytinou Osaďte každé jednotlivé víko podlahovou kryti- nou. Nastavení systémové výšky Upevněte podlahové desky nivelačního zařízení na nosný strop
