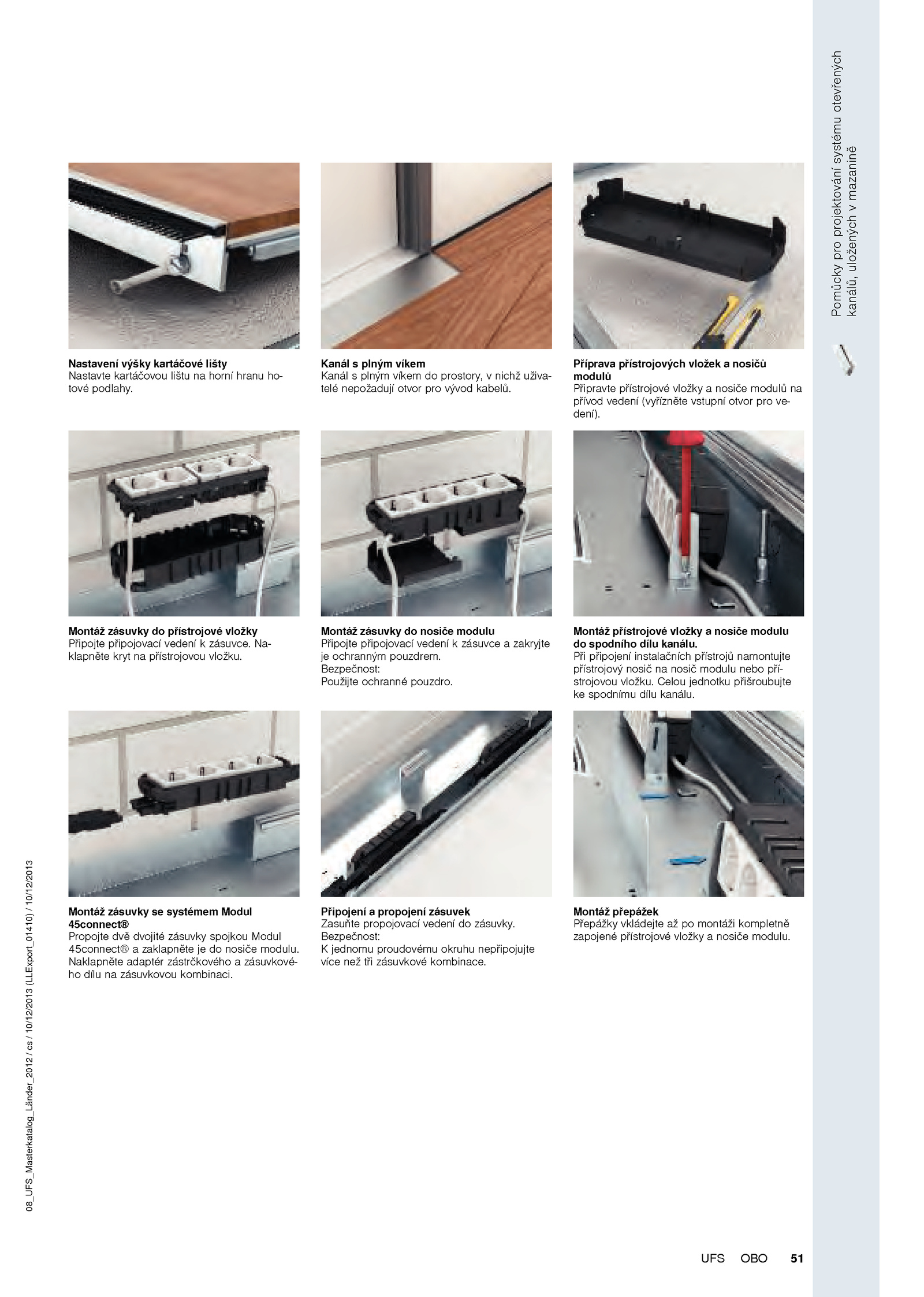

Montáž zásuvky přístrojové vložky Připojte připojovací vedení zásuvce. Naklapněte adaptér zástrčkového zásuvkové- ho dílu zásuvkovou kombinaci. Celou jednotku přišroubujte ke spodnímu dílu kanálu. Bezpečnost: Použijte ochranné pouzdro. Na- klapněte kryt přístrojovou vložku. Při připojení instalačních přístrojů namontujte přístrojový nosič nosič modulu nebo pří- strojovou vložku. Kanál plným víkem Kanál plným víkem prostory, nichž uživa- telé nepožadují otvor pro vývod kabelů. Montáž přístrojové vložky nosiče modulu do spodního dílu kanálu. Montáž zásuvky systémem Modul 45connect® Propojte dvě dvojité zásuvky spojkou Modul 45connect® zaklapněte nosiče modulu. Bezpečnost: K jednomu proudovému okruhu nepřipojujte více než tři zásuvkové kombinace.Pomůckyproprojektovánísystémuotevřených kanálů,uloženýchvmazanině 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 51OBOUFS Nastavení výšky kartáčové lišty Nastavte kartáčovou lištu horní hranu ho- tové podlahy. Montáž přepážek Přepážky vkládejte montáži kompletně zapojené přístrojové vložky nosiče modulu. Příprava přístrojových vložek nosičů modulů Připravte přístrojové vložky nosiče modulů na přívod vedení (vyřízněte vstupní otvor pro ve- dení). Montáž zásuvky nosiče modulu Připojte připojovací vedení zásuvce zakryjte je ochranným pouzdrem. Připojení propojení zásuvek Zasuňte propojovací vedení zásuvky.
