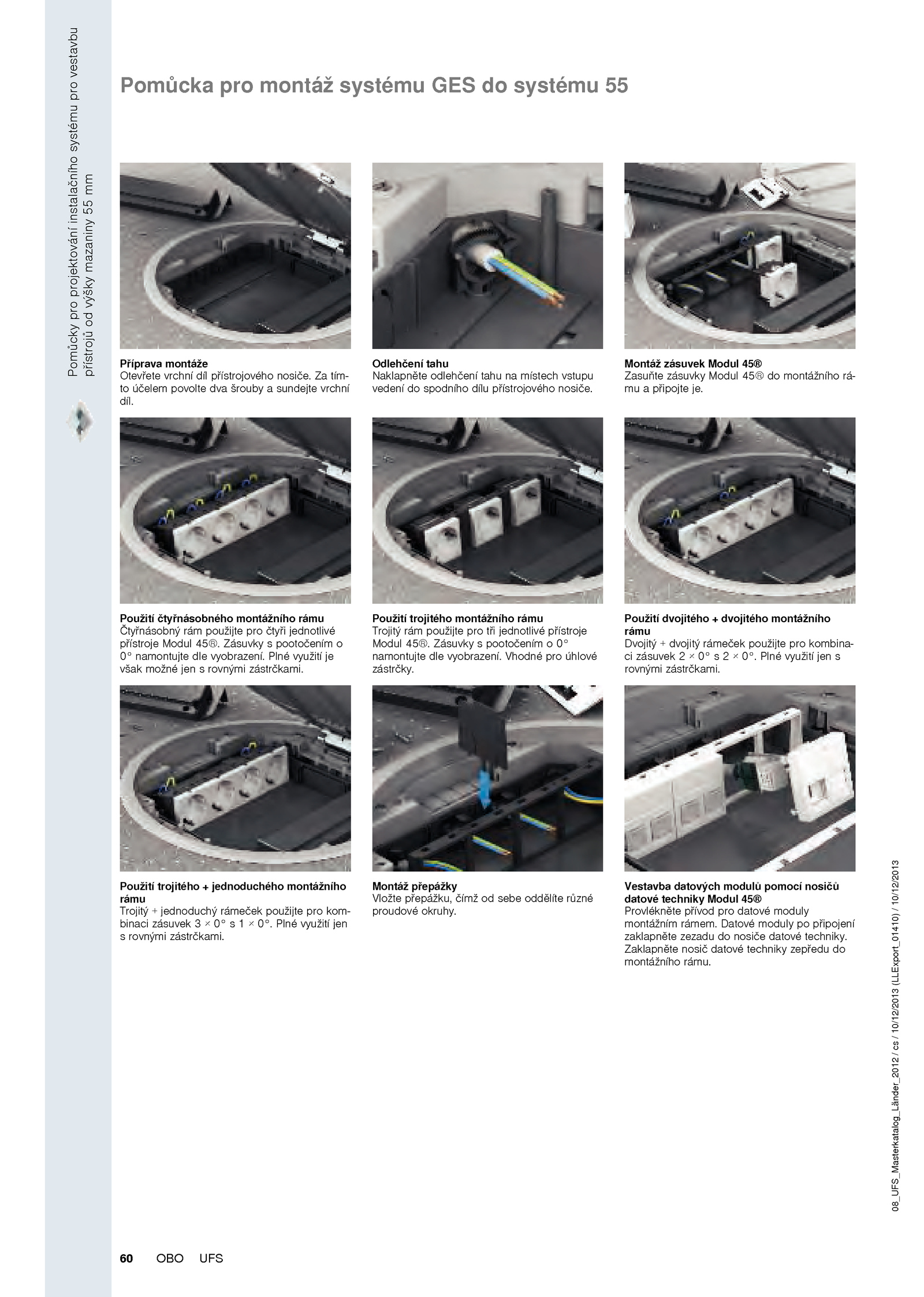

Vhodné pro úhlové zástrčky. Plné využití jen s rovnými zástrčkami. Zásuvky pootočením 0° namontujte dle vyobrazení. Použití trojitého montážního rámu Trojitý rám použijte pro tři jednotlivé přístroje Modul 45®. Montáž zásuvek Modul 45® Zasuňte zásuvky Modul 45® montážního rá- mu připojte je. Zaklapněte nosič datové techniky zepředu do montážního rámu. Použití dvojitého dvojitého montážního rámu Dvojitý dvojitý rámeček použijte pro kombina- ci zásuvek 0°. Odlehčení tahu Naklapněte odlehčení tahu místech vstupu vedení spodního dílu přístrojového nosiče. tím- to účelem povolte dva šrouby sundejte vrchní díl. Plné využití je však možné jen rovnými zástrčkami. Montáž přepážky Vložte přepážku, čímž sebe oddělíte různé proudové okruhy. . Plné využití jen s rovnými zástrčkami. Použití trojitého jednoduchého montážního rámu Trojitý jednoduchý rámeček použijte pro kom- binaci zásuvek 0°. Zásuvky pootočením o 0° namontujte dle vyobrazení. Vestavba datových modulů pomocí nosičů datové techniky Modul 45® Provlékněte přívod pro datové moduly montážním rámem. Datové moduly připojení zaklapněte zezadu nosiče datové techniky. Použití čtyřnásobného montážního rámu Čtyřnásobný rám použijte pro čtyři jednotlivé přístroje Modul 45®.Pomůckyproprojektováníinstalačníhosystémuprovestavbu přístrojůodvýškymazaniny55mm 60 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž systému GES systému 55 Příprava montáže Otevřete vrchní díl přístrojového nosiče
