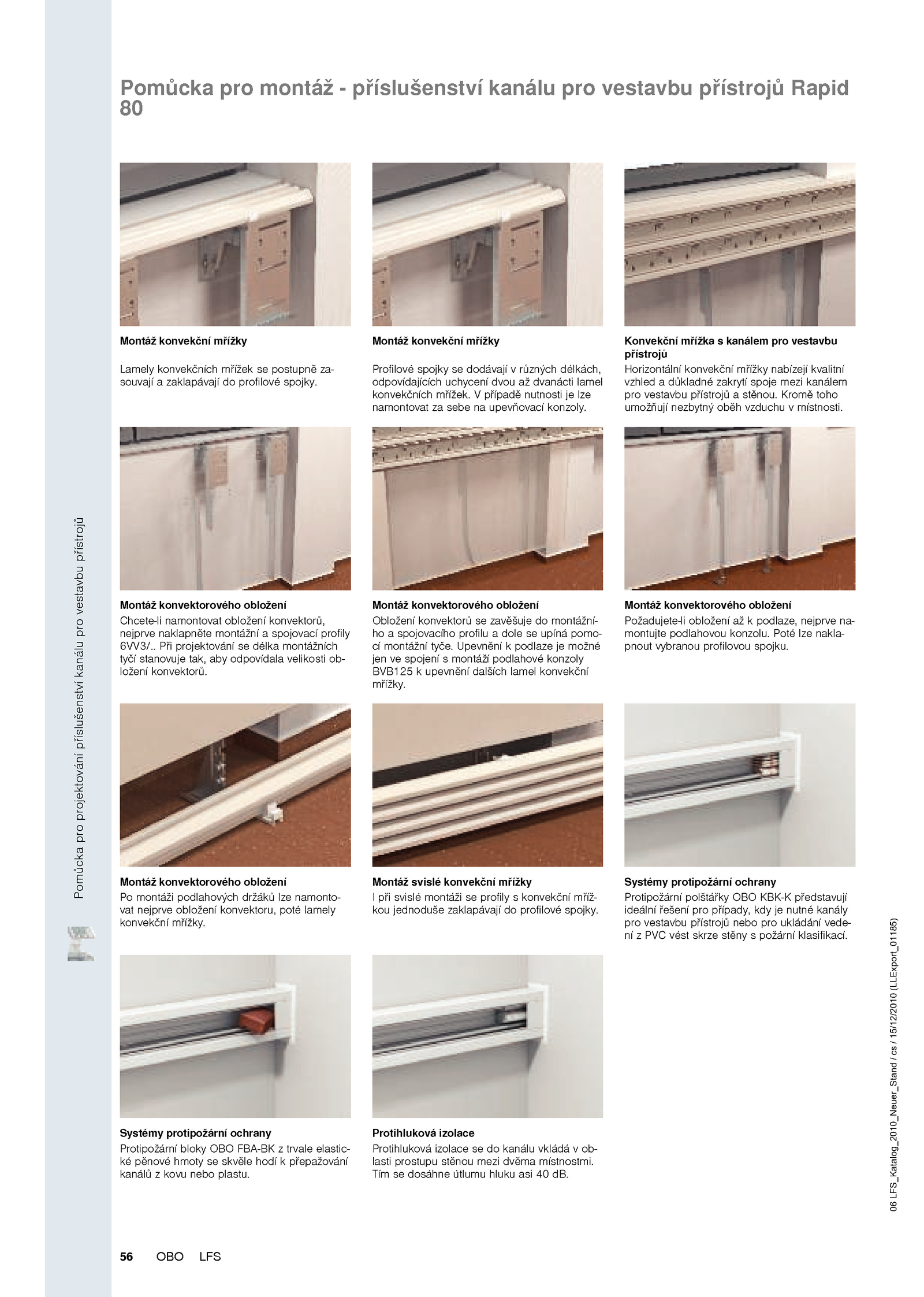

Montáž svislé konvekční mřížky Protipožární polštářky OBO KBK-K představují ideální řešení pro případy, kdy nutné kanály pro vestavbu přístrojů nebo pro ukládání vede- ní PVC vést skrze stěny požární klasifikací. Při projektování délka montážních tyčí stanovuje tak, aby odpovídala velikosti ob- ložení konvektorů.OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Pomůcka pro montáž příslušenství kanálu pro vestavbu přístrojů Rapid 80 Pomůckaproprojektovánípříslušenstvíkanáluprovestavbupřístrojů Lamely konvekčních mřížek postupně za- souvají zaklapávají profilové spojky. Systémy protipožární ochrany Protipožární bloky OBO FBA-BK trvale elastic- ké pěnové hmoty skvěle hodí přepažování kanálů kovu nebo plastu. Konvekční mřížka kanálem pro vestavbu přístrojů Chcete-li namontovat obložení konvektorů, nejprve naklapněte montážní spojovací profily 6VV3/. Montáž konvektorového obložení Požadujete-li obložení podlaze, nejprve na- montujte podlahovou konzolu. Tím dosáhne útlumu hluku asi dB. Montáž konvektorového obložení I při svislé montáži profily konvekční mříž- kou jednoduše zaklapávají profilové spojky. Montáž konvekční mřížky Profilové spojky dodávají různých délkách, odpovídajících uchycení dvou dvanácti lamel konvekčních mřížek. Montáž konvekční mřížky Horizontální konvekční mřížky nabízejí kvalitní vzhled důkladné zakrytí spoje mezi kanálem pro vestavbu přístrojů stěnou. případě nutnosti lze namontovat sebe upevňovací konzoly. Montáž konvektorového obložení Obložení konvektorů zavěšuje montážní- ho spojovacího profilu dole upíná pomo- cí montážní tyče. Kromě toho umožňují nezbytný oběh vzduchu místnosti. Poté lze nakla- pnout vybranou profilovou spojku. Montáž konvektorového obložení Po montáži podlahových držáků lze namonto- vat nejprve obložení konvektoru, poté lamely konvekční mřížky. Systémy protipožární ochrany Protihluková izolace kanálu vkládá ob- lasti prostupu stěnou mezi dvěma místnostmi. Protihluková izolace . Upevnění podlaze možné jen spojení montáží podlahové konzoly BVB125 upevnění dalších lamel konvekční mřížky.
