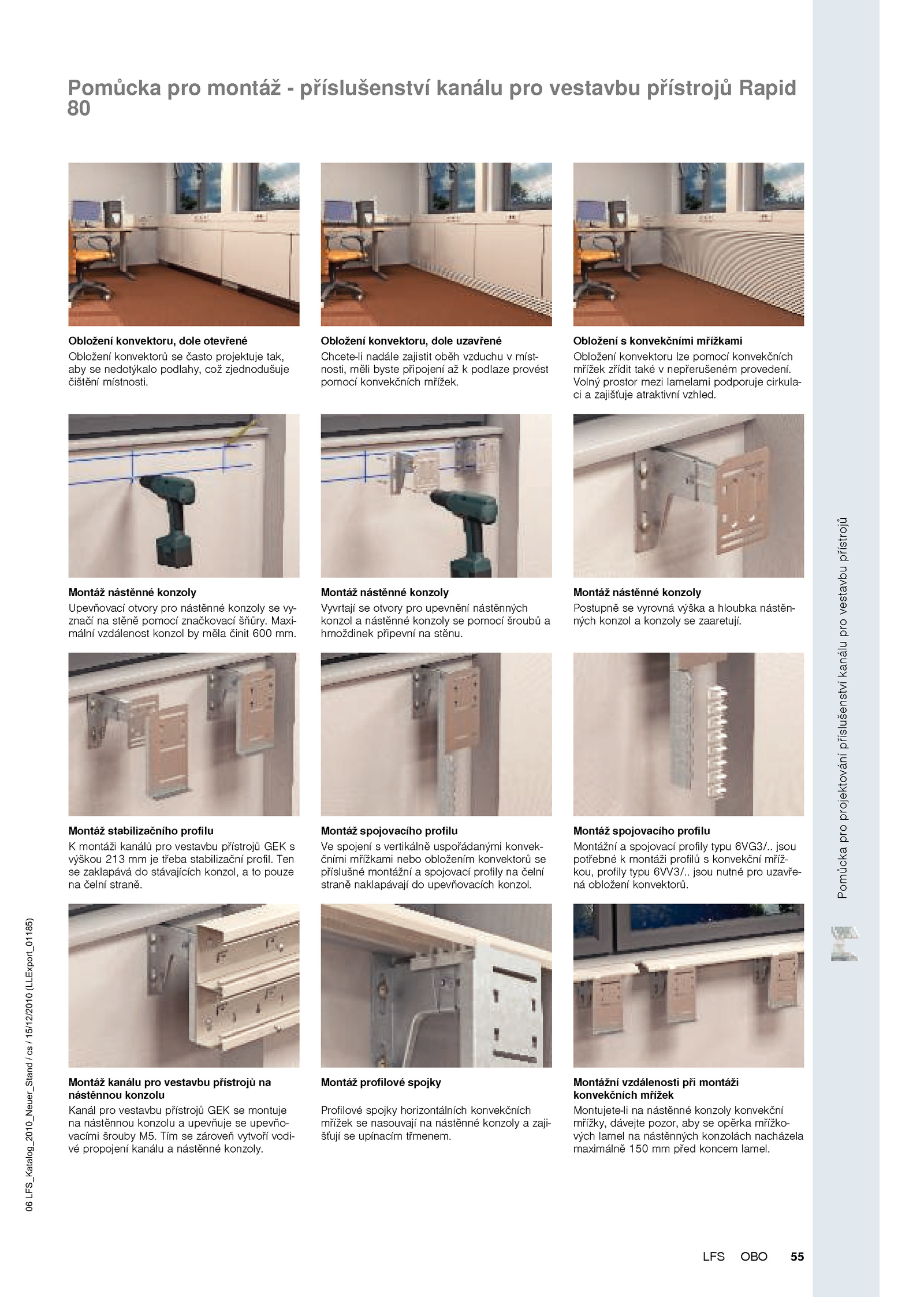

Montáž spojovacího profilu Kanál pro vestavbu přístrojů GEK montuje na nástěnnou konzolu upevňuje upevňo- vacími šrouby M5. jsou potřebné montáži profilů konvekční mříž- kou, profily typu 6VV3/. Ten se zaklapává stávajících konzol, pouze na čelní straně. Volný prostor mezi lamelami podporuje cirkula- ci zajišťuje atraktivní vzhled. Obložení konvektoru, dole uzavřené Obložení konvektoru lze pomocí konvekčních mřížek zřídit také nepřerušeném provedení. Obložení konvektoru, dole otevřené Chcete-li nadále zajistit oběh vzduchu míst- nosti, měli byste připojení podlaze provést pomocí konvekčních mřížek. Montážní vzdálenosti při montáži konvekčních mřížek . Obložení konvekčními mřížkami Upevňovací otvory pro nástěnné konzoly vy- značí stěně pomocí značkovací šňůry.. Montáž nástěnné konzoly Vyvrtají otvory pro upevnění nástěnných konzol nástěnné konzoly pomocí šroubů a hmoždinek připevní stěnu. Montáž nástěnné konzoly Postupně vyrovná výška hloubka nástěn- ných konzol konzoly zaaretují. Montáž nástěnné konzoly K montáži kanálů pro vestavbu přístrojů GEK s výškou 213 třeba stabilizační profil.06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) 55OBOLFS Pomůcka pro montáž příslušenství kanálu pro vestavbu přístrojů Rapid 80 Pomůckaproprojektovánípříslušenstvíkanáluprovestavbupřístrojů Obložení konvektorů často projektuje tak, aby nedotýkalo podlahy, což zjednodušuje čištění místnosti. Montáž profilové spojky Montujete-li nástěnné konzoly konvekční mřížky, dávejte pozor, aby opěrka mřížko- vých lamel nástěnných konzolách nacházela maximálně 150 před koncem lamel. Tím zároveň vytvoří vodi- vé propojení kanálu nástěnné konzoly. jsou nutné pro uzavře- ná obložení konvektorů.. Montáž stabilizačního profilu Ve spojení vertikálně uspořádanými konvek- čními mřížkami nebo obložením konvektorů se příslušné montážní spojovací profily čelní straně naklapávají upevňovacích konzol. Maxi- mální vzdálenost konzol měla činit 600 mm. Montáž spojovacího profilu Montážní spojovací profily typu 6VG3/. Montáž kanálu pro vestavbu přístrojů na nástěnnou konzolu Profilové spojky horizontálních konvekčních mřížek nasouvají nástěnné konzoly zaji- šťují upínacím třmenem
