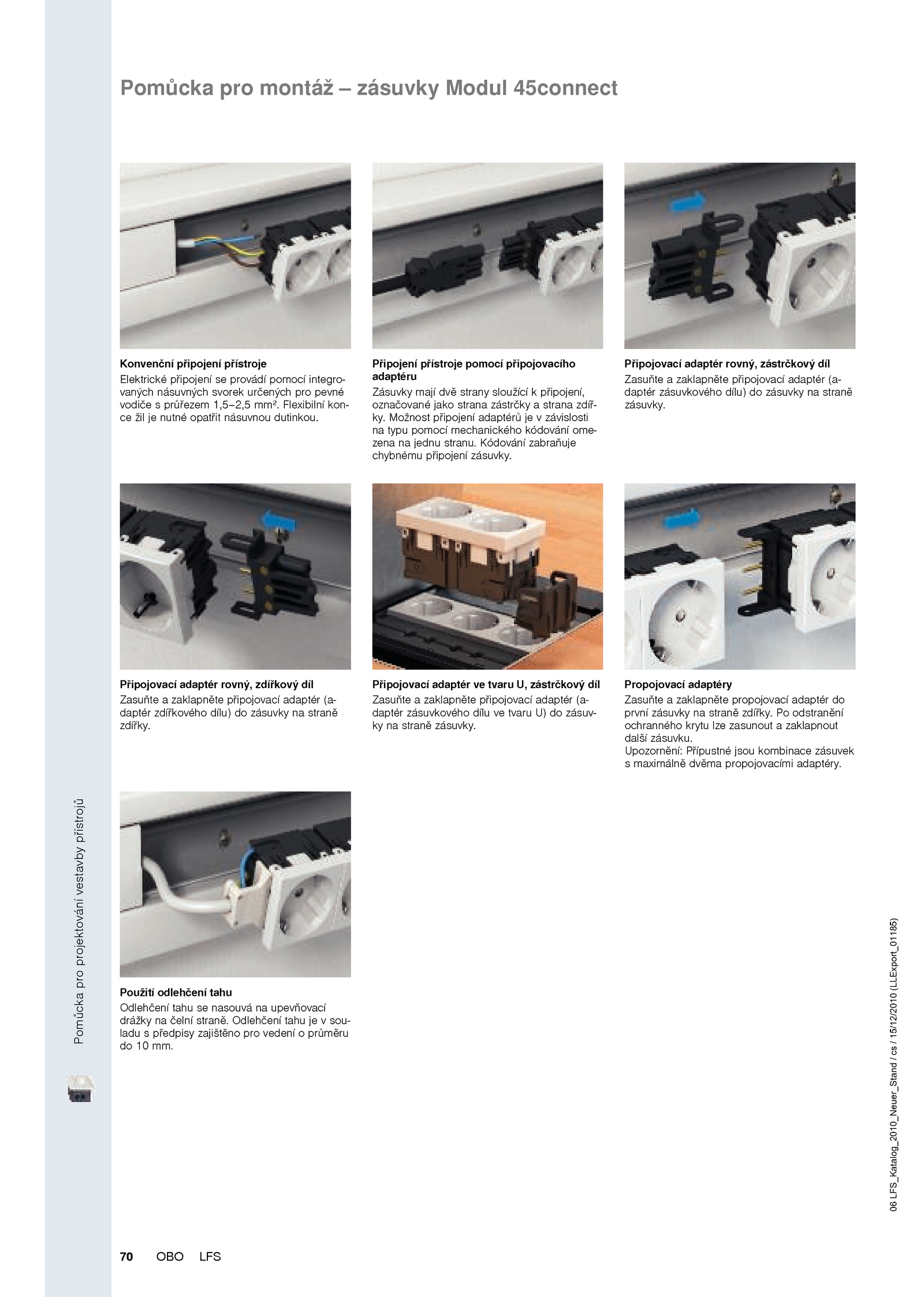

odstranění ochranného krytu lze zasunout zaklapnout další zásuvku. Připojovací adaptér rovný, zástrčkový díl Zasuňte zaklapněte připojovací adaptér (a- daptér zásuvkového dílu) zásuvky straně zásuvky. Flexibilní kon- ce žil nutné opatřit násuvnou dutinkou. Propojovací adaptéry Zasuňte zaklapněte propojovací adaptér do první zásuvky straně zdířky. . Připojení přístroje pomocí připojovacího adaptéru Zásuvky mají dvě strany sloužící připojení, označované jako strana zástrčky strana zdíř- ky. Připojovací adaptér tvaru zástrčkový díl Zasuňte zaklapněte připojovací adaptér (a- daptér zásuvkového dílu tvaru zásuv- ky straně zásuvky. Kódování zabraňuje chybnému připojení zásuvky. Možnost připojení adaptérů závislosti na typu pomocí mechanického kódování ome- zena jednu stranu. Upozornění: Přípustné jsou kombinace zásuvek s maximálně dvěma propojovacími adaptéry.OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Pomůcka pro montáž zásuvky Modul 45connect Pomůckaproprojektovánívestavbypřístrojů Konvenční připojení přístroje Elektrické připojení provádí pomocí integro- vaných násuvných svorek určených pro pevné vodiče průřezem 1,5–2,5 mm². Použití odlehčení tahu Odlehčení tahu nasouvá upevňovací drážky čelní straně. Odlehčení tahu sou- ladu předpisy zajištěno pro vedení průměru do mm. Připojovací adaptér rovný, zdířkový díl Zasuňte zaklapněte připojovací adaptér (a- daptér zdířkového dílu) zásuvky straně zdířky
