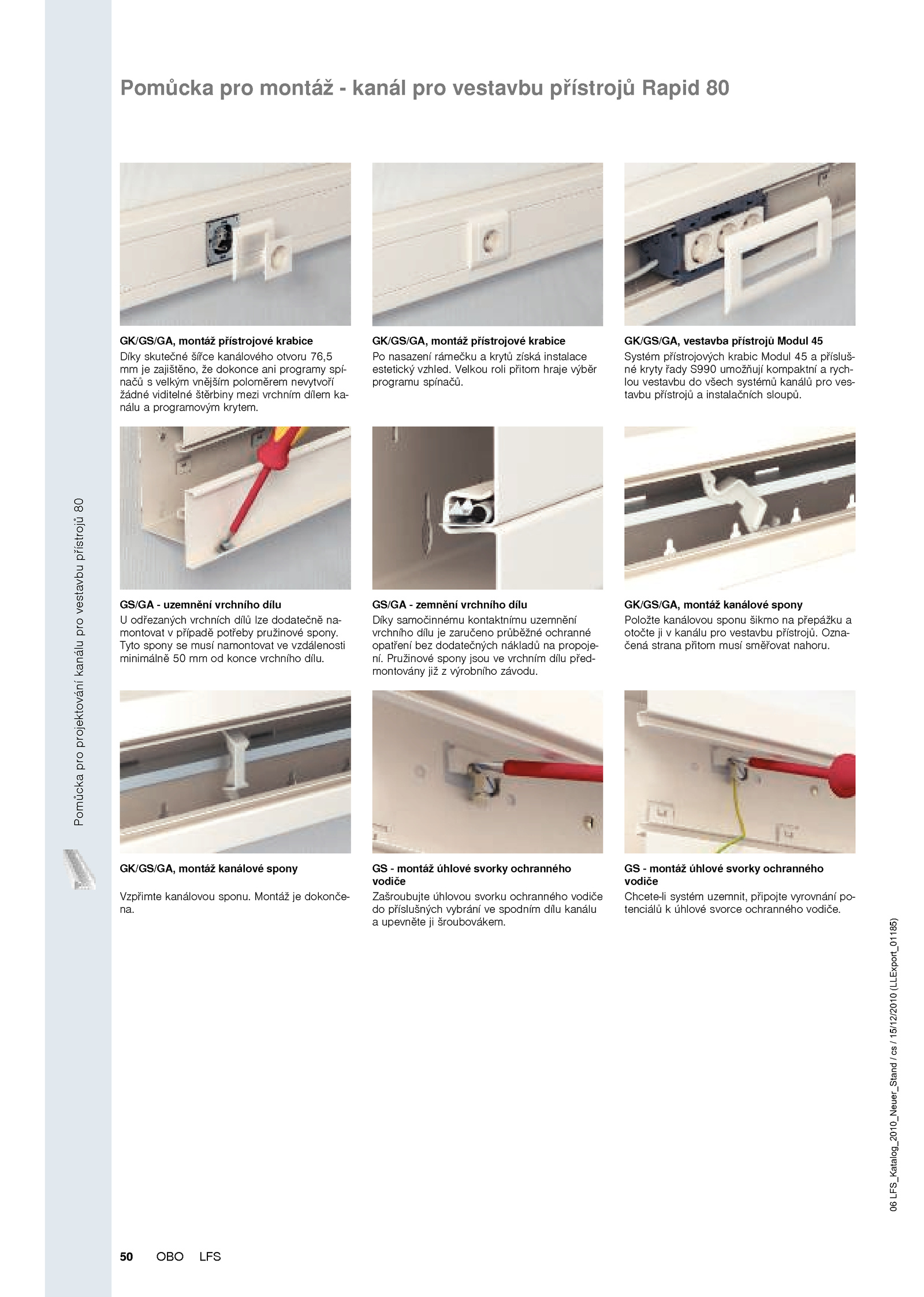

GK/GS/GA, montáž kanálové spony Zašroubujte úhlovou svorku ochranného vodiče do příslušných vybrání spodním dílu kanálu a upevněte šroubovákem. GS/GA zemnění vrchního dílu Položte kanálovou sponu šikmo přepážku a otočte kanálu pro vestavbu přístrojů. GS montáž úhlové svorky ochranného vodiče Chcete-li systém uzemnit, připojte vyrovnání po- tenciálů úhlové svorce ochranného vodiče. Ozna- čená strana přitom musí směřovat nahoru. GK/GS/GA, montáž kanálové spony Vzpřimte kanálovou sponu. GK/GS/GA, montáž přístrojové krabice Po nasazení rámečku krytů získá instalace estetický vzhled. GS/GA uzemnění vrchního dílu Díky samočinnému kontaktnímu uzemnění vrchního dílu zaručeno průběžné ochranné opatření bez dodatečných nákladů propoje- ní.OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Pomůcka pro montáž kanál pro vestavbu přístrojů Rapid 80 Pomůckaproprojektováníkanáluprovestavbupřístrojů80 Díky skutečné šířce kanálového otvoru 76,5 mm zajištěno, dokonce ani programy spí- načů velkým vnějším poloměrem nevytvoří žádné viditelné štěrbiny mezi vrchním dílem ka- nálu programovým krytem. GS montáž úhlové svorky ochranného vodiče . GK/GS/GA, vestavba přístrojů Modul 45 U odřezaných vrchních dílů lze dodatečně na- montovat případě potřeby pružinové spony. GK/GS/GA, montáž přístrojové krabice Systém přístrojových krabic Modul přísluš- né kryty řady S990 umožňují kompaktní rych- lou vestavbu všech systémů kanálů pro ves- tavbu přístrojů instalačních sloupů. Tyto spony musí namontovat vzdálenosti minimálně konce vrchního dílu. Montáž dokonče- na. Pružinové spony jsou vrchním dílu před- montovány již výrobního závodu. Velkou roli přitom hraje výběr programu spínačů
