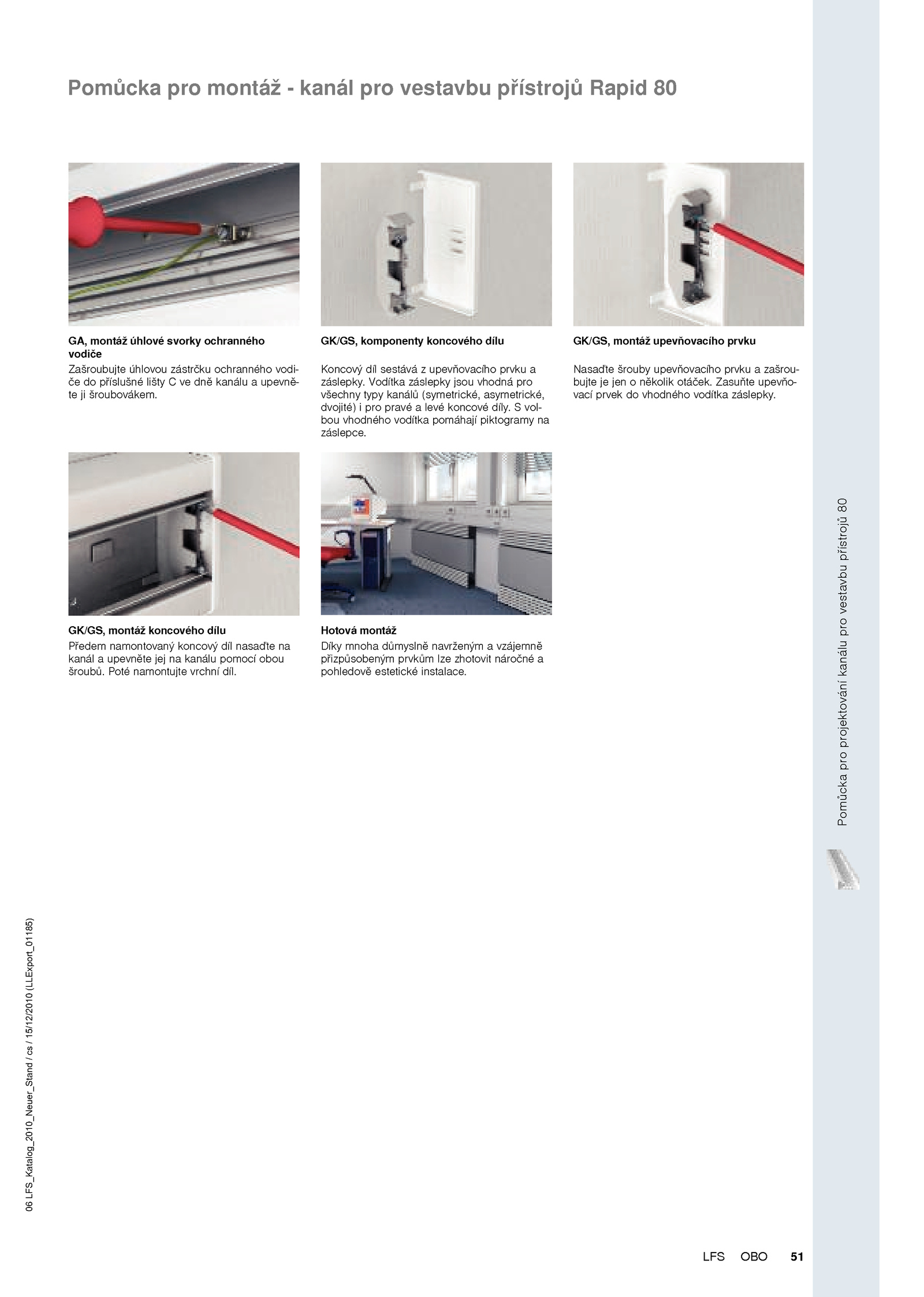

06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) 51OBOLFS Pomůcka pro montáž kanál pro vestavbu přístrojů Rapid 80 Pomůckaproprojektováníkanáluprovestavbupřístrojů80 Zašroubujte úhlovou zástrčku ochranného vodi- če příslušné lišty dně kanálu upevně- te šroubovákem. GK/GS, montáž upevňovacího prvku Předem namontovaný koncový díl nasaďte na kanál upevněte jej kanálu pomocí obou šroubů. vol- bou vhodného vodítka pomáhají piktogramy na záslepce. Poté namontujte vrchní díl. Hotová montáž . Zasuňte upevňo- vací prvek vhodného vodítka záslepky. GA, montáž úhlové svorky ochranného vodiče Koncový díl sestává upevňovacího prvku a záslepky. GK/GS, komponenty koncového dílu Nasaďte šrouby upevňovacího prvku zašrou- bujte jen několik otáček. GK/GS, montáž koncového dílu Díky mnoha důmyslně navrženým vzájemně přizpůsobeným prvkům lze zhotovit náročné a pohledově estetické instalace. Vodítka záslepky jsou vhodná pro všechny typy kanálů (symetrické, asymetrické, dvojité) pro pravé levé koncové díly
