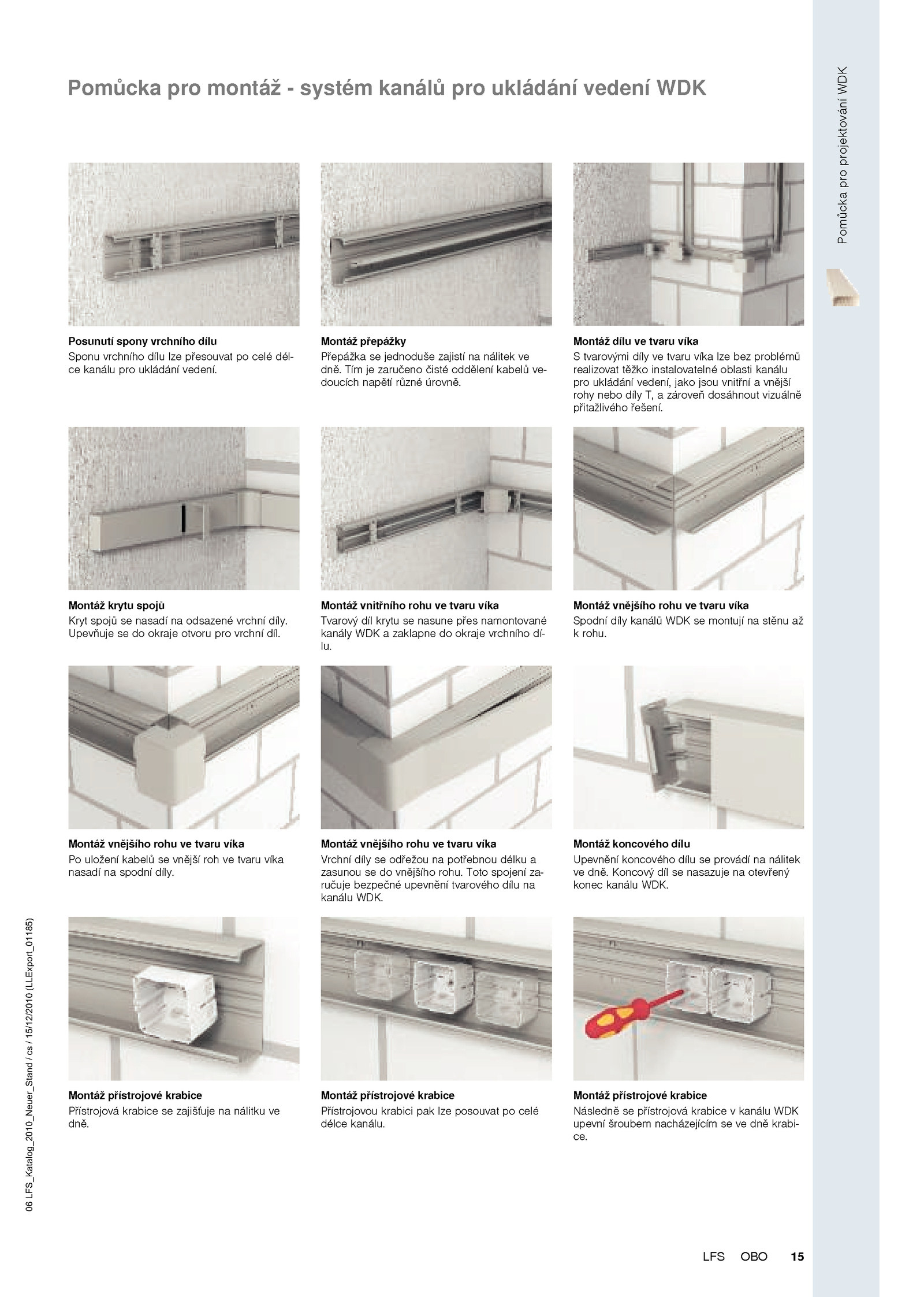

Montáž přístrojové krabice Následně přístrojová krabice kanálu WDK upevní šroubem nacházejícím dně krabi- ce. Montáž dílu tvaru víka Kryt spojů nasadí odsazené vrchní díly. Montáž vnějšího rohu tvaru víka Vrchní díly odřežou potřebnou délku a zasunou vnějšího rohu. Toto spojení za- ručuje bezpečné upevnění tvarového dílu na kanálu WDK. Upevňuje okraje otvoru pro vrchní díl.06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) 15OBOLFS Pomůcka pro montáž systém kanálů pro ukládání vedení WDK PomůckaproprojektováníWDK Sponu vrchního dílu lze přesouvat celé dél- ce kanálu pro ukládání vedení. Montáž přístrojové krabice Přístrojovou krabici pak lze posouvat celé délce kanálu. Posunutí spony vrchního dílu Přepážka jednoduše zajistí nálitek ve dně. Montáž vnějšího rohu tvaru víka Po uložení kabelů vnější roh tvaru víka nasadí spodní díly. Montáž přepážky S tvarovými díly tvaru víka lze bez problémů realizovat těžko instalovatelné oblasti kanálu pro ukládání vedení, jako jsou vnitřní vnější rohy nebo díly zároveň dosáhnout vizuálně přitažlivého řešení. Montáž přístrojové krabice . Montáž vnějšího rohu tvaru víka Upevnění koncového dílu provádí nálitek ve dně. Koncový díl nasazuje otevřený konec kanálu WDK. Montáž vnitřního rohu tvaru víka Spodní díly kanálů WDK montují stěnu až k rohu. Montáž koncového dílu Přístrojová krabice zajišťuje nálitku ve dně. Montáž krytu spojů Tvarový díl krytu nasune přes namontované kanály WDK zaklapne okraje vrchního dí- lu. Tím zaručeno čisté oddělení kabelů ve- doucích napětí různé úrovně
