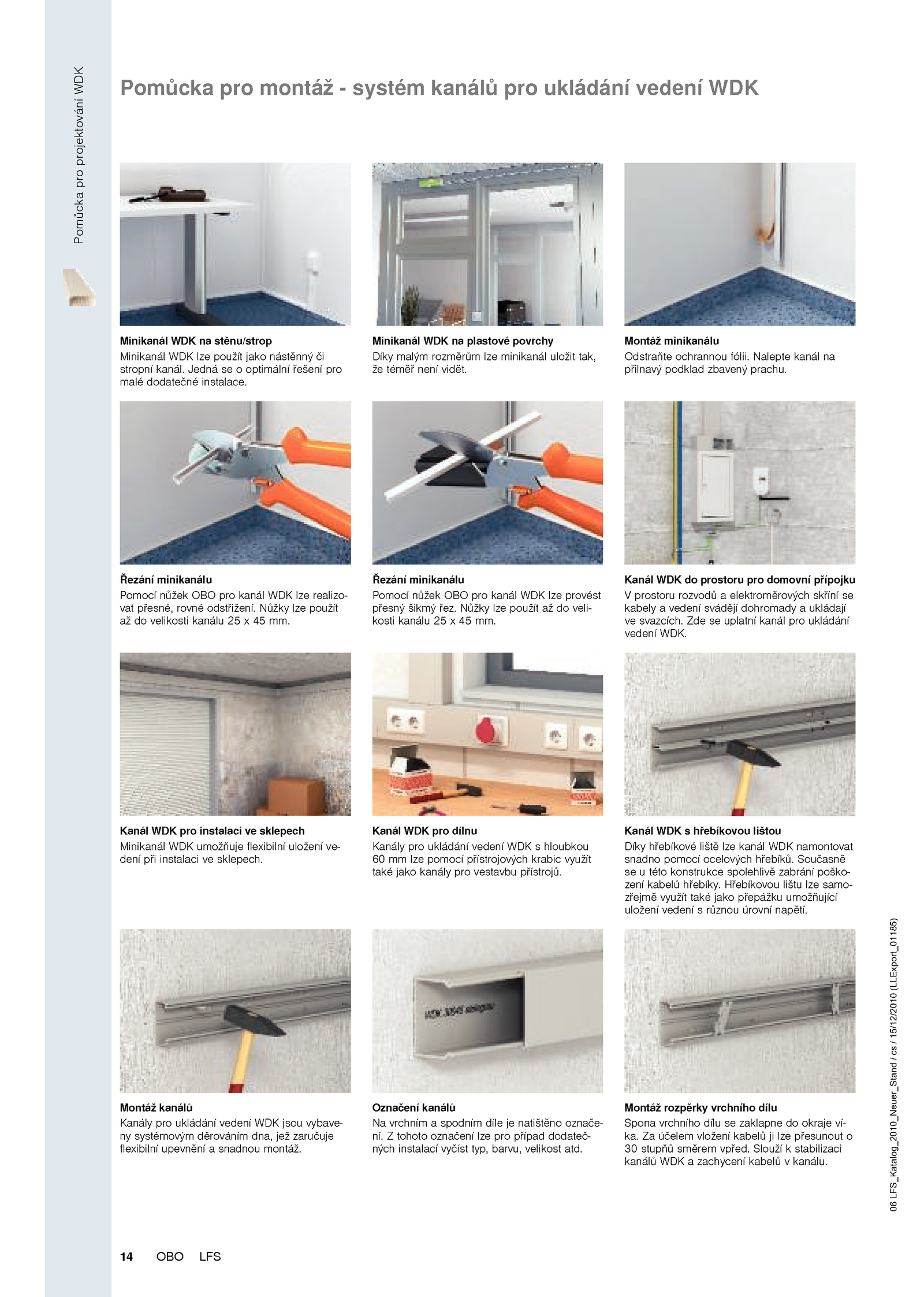

Zde uplatní kanál pro ukládání vedení WDK. Minikanál WDK plastové povrchy Odstraňte ochrannou fólii. Hřebíkovou lištu lze samo- zřejmě využít také jako přepážku umožňující uložení vedení různou úrovní napětí. tohoto označení lze pro případ dodateč- ných instalací vyčíst typ, barvu, velikost atd. Slouží stabilizaci kanálů WDK zachycení kabelů kanálu. účelem vložení kabelů lze přesunout o 30 stupňů směrem vpřed. Jedná optimální řešení pro malé dodatečné instalace.OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Pomůcka pro montáž systém kanálů pro ukládání vedení WDK PomůckaproprojektováníWDK Minikanál WDK lze použít jako nástěnný či stropní kanál. Kanál WDK pro instalaci sklepech Kanály pro ukládání vedení WDK hloubkou 60 lze pomocí přístrojových krabic využít také jako kanály pro vestavbu přístrojů. Nůžky lze použít až velikosti kanálu mm. Kanál WDK pro dílnu Díky hřebíkové liště lze kanál WDK namontovat snadno pomocí ocelových hřebíků. Nůžky lze použít veli- kosti kanálu mm. Montáž minikanálu Pomocí nůžek OBO pro kanál WDK lze realizo- vat přesné, rovné odstřižení. Označení kanálů Spona vrchního dílu zaklapne okraje ví- ka. Montáž rozpěrky vrchního dílu . Řezání minikanálu Pomocí nůžek OBO pro kanál WDK lze provést přesný šikmý řez. Montáž kanálů Na vrchním spodním díle natištěno označe- ní. Kanál WDK prostoru pro domovní přípojku Minikanál WDK umožňuje flexibilní uložení ve- dení při instalaci sklepech. Kanál WDK hřebíkovou lištou Kanály pro ukládání vedení WDK jsou vybave- ny systémovým děrováním dna, jež zaručuje flexibilní upevnění snadnou montáž. Současně se této konstrukce spolehlivě zabrání poško- zení kabelů hřebíky. Řezání minikanálu V prostoru rozvodů elektroměrových skříní se kabely vedení svádějí dohromady ukládají ve svazcích. Nalepte kanál na přilnavý podklad zbavený prachu. Minikanál WDK stěnu/strop Díky malým rozměrům lze minikanál uložit tak, že téměř není vidět
