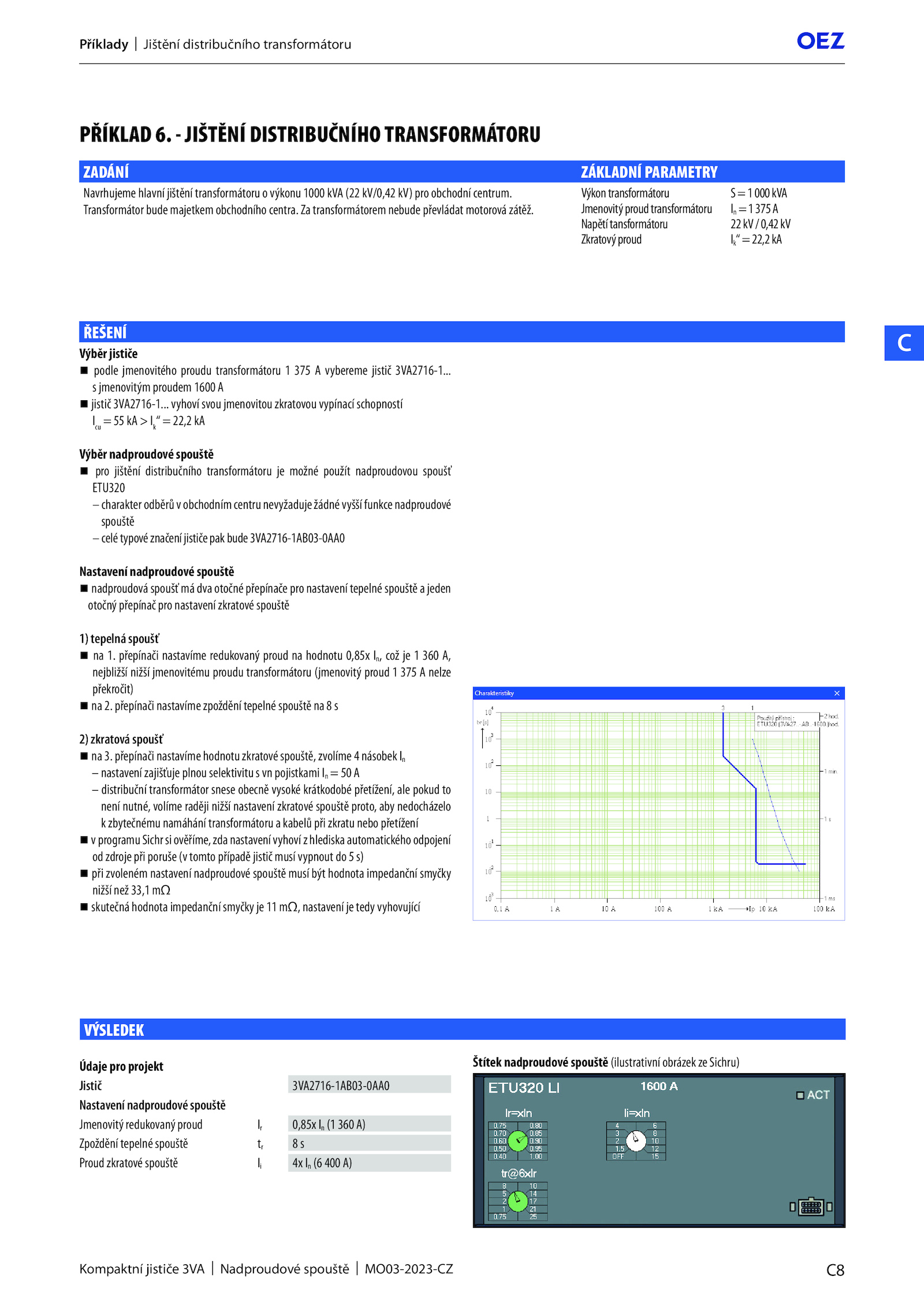

PŘÍKLAD JIŠTĚNÍ DISTRIBUČNÍHO TRANSFORMÁTORU
Výběr jističe
podle jmenovitého proudu transformátoru 375 vybereme jistič 3VA2716-1.
Transformátor bude majetkem obchodního centra... vyhoví svou jmenovitou zkratovou vypínací schopností
Icu
= Ik
“ 22,2 kA
Výběr nadproudové spouště
pro jištění distribučního transformátoru možné použít nadproudovou spoušť
ETU320
–charakterodběrůvobchodnímcentrunevyžaduježádnévyššífunkcenadproudové
spouště
–celétypovéznačeníjističepakbude3VA2716-1AB03-0AA0
Nastavení nadproudové spouště
nadproudová spoušť dva otočné přepínače pro nastavení tepelné spouště jeden
otočný přepínač pro nastavení zkratové spouště
1) tepelná spoušť
přepínači nastavíme redukovaný proud hodnotu 0,85x In, což 360 A,
nejbližší nižší jmenovitému proudu transformátoru (jmenovitý proud 375 nelze
překročit)
přepínači nastavíme zpoždění tepelné spouště s
2) zkratová spoušť
přepínači nastavíme hodnotu zkratové spouště, zvolíme násobek In
– nastavení zajišťuje plnou selektivitu pojistkami A
– distribuční transformátor snese obecně vysoké krátkodobé přetížení, ale pokud to
není nutné, volíme raději nižší nastavení zkratové spouště proto, aby nedocházelo
k zbytečnému namáhání transformátoru kabelů při zkratu nebo přetížení
vprogramuSichrsiověříme,zdanastavenívyhovízhlediskaautomatickéhoodpojení
od zdroje při poruše tomto případě jistič musí vypnout s)
při zvoleném nastavení nadproudové spouště musí být hodnota impedanční smyčky
nižší než 33,1 mΩ
skutečná hodnota impedanční smyčky mΩ, nastavení tedy vyhovující
Štítek nadproudové spouště (ilustrativní obrázek Sichru)
Údaje pro projekt
Jistič 3VA2716-1AB03-0AA0
Nastavení nadproudové spouště
Jmenovitý redukovaný proud 0,85x 360 A)
Zpoždění tepelné spouště s
Proud zkratové spouště 400 A)
Příklady Jištění distribučního transformátoru
ZADÁNÍ ZÁKLADNÍ PARAMETRY
Navrhujeme hlavní jištění transformátoru výkonu 1000 kVA (22 kV/0,42 kV) pro obchodní centrum.. transformátorem nebude převládat motorová zátěž.
