.. 0,2 nebo 0,25 (pro 400 A)
tg možné okamžité
Přímé měření zemní poruchy (GF direct)
Výchozí nastavení: Nenainstalováno
Ochranná funkce může být vybrána
Rc ochrana proti reziduálním proudům
(se součtovým transformátorem proudu)
Gret přímé měření zemní poruchy
(transformátor nulovém bodě)
– Nutný transformátor nulovém bodě (Gret nebo
součtový transformátor
Rc ochrana proti reziduálním proudům
(se součtovým transformátorem proudu)
–
Alternativa Gret
Výchozí hodnota: OFF
Možné modulem jmenovitého proudu funkcí
měření Advanced
Rozsah nastavení pracovních hodnot reziduálního proudu IΔn 10; 20; A
Výchozí hodnota: OFF
Možné modulem jmenovitého proudu funkcí
měření Advanced
Rozsah nastavení času zpoždění tΔn 0,06; 0,1; 0,2; 0,3; 0,4; 0,5; 0,8 s
Gret přímé měření zemní poruchy
(transformátor nulovém bodě)
–
Alternativa Rc
Konstrukce Gret transformátoru (přímé měření, ICT_rating) 100; 250 A
Výchozí hodnota: 100 A
Rozsah nastavení pracovních hodnot zemní ochrany
Ig_ret ICT_rating .
– (0,1 1)x ICT_rating (krok 0,001)
Výchozí hodnota: 0,1
Rozsah nastavení času zpoždění tg_ret
(pevné zpoždění) konstanta
– 0,1 (krok 0,05 s)
Výchozí hodnota: 0,1 s
Rozsah nastavení času zpoždění tg_ret při I²t (referenční bod In) 0,1 (krok 0,05 s)
Signalizace zemní poruchy (50 90) (krok %)
Výchozí hodnota: %
Možné přepnutí alternativní pracovní hodnoty
zemního proudu během rozběhu (přizpůsobení náběhu)
pro charakteristiku konstanta (pevné zpoždění)
–
Výchozí hodnota: OFF
Rozsah nastavení času rozběhu (přizpůsobení náběhu) 0,1 (krok 0,01 s)
Výchozí hodnota: 0,1 s
Rozsah nastavení pracovních hodnot …
během rozběhu (přizpůsobení náběhu)
– 0,1 (krok 0,01)
Výchozí hodnota: 1
1)
Uvedená tolerance platí pro ETU napájenou alespoň fázemi nebo samostatně pomocným napájecím zdrojem.

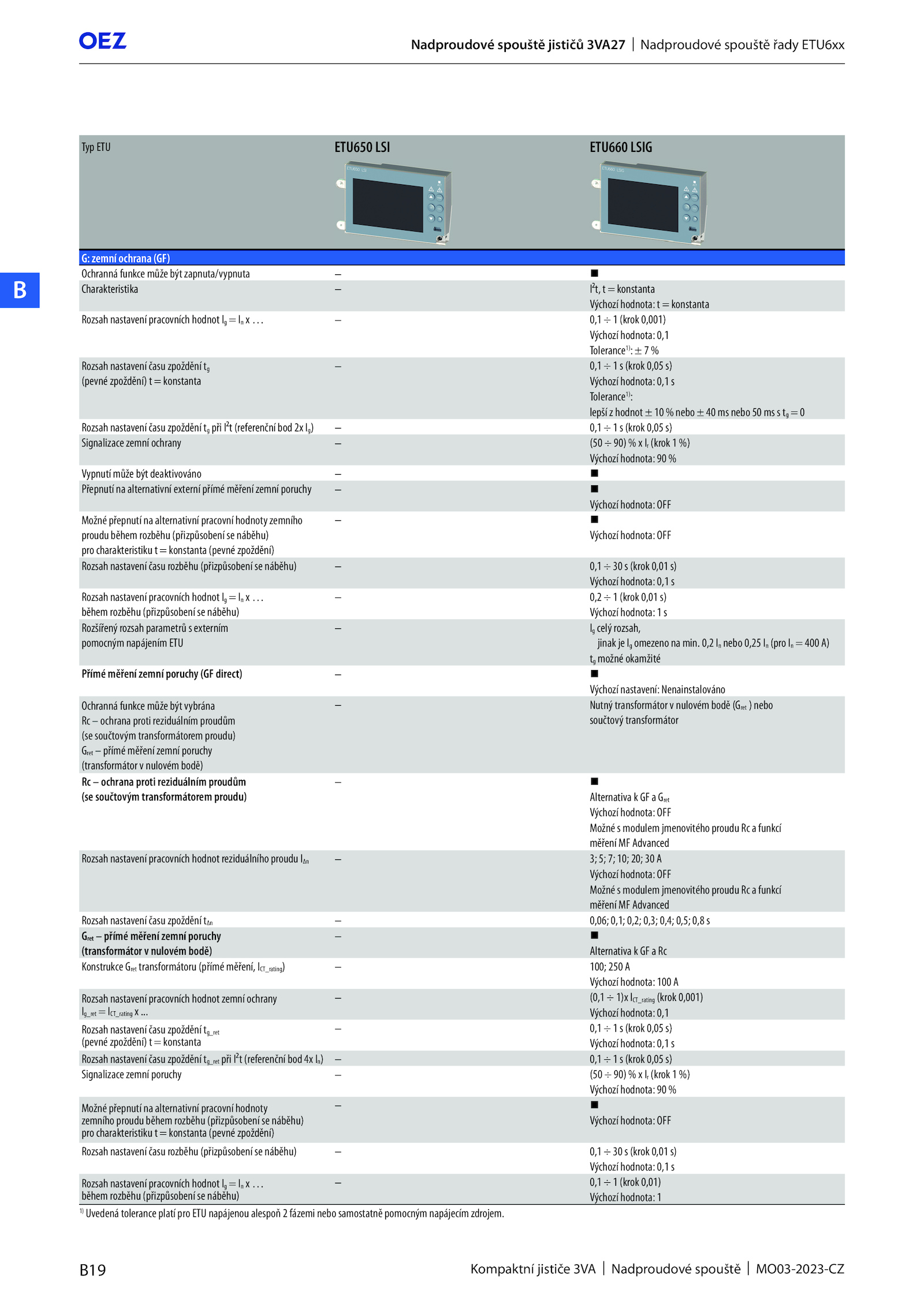

Nadproudové spouště jističů 3VA27 Nadproudové spouště řady ETU6xx
.B19 Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
B
Typ ETU ETU650 LSI ETU660 LSIG
G: zemní ochrana (GF)
Ochranná funkce může být zapnuta/vypnuta
Charakteristika I²t, konstanta
Výchozí hodnota: konstanta
Rozsah nastavení pracovních hodnot 0,1 (krok 0,001)
Výchozí hodnota: 0,1
Tolerance1)
: %
Rozsah nastavení času zpoždění tg
(pevné zpoždění) konstanta
– 0,1 (krok 0,05 s)
Výchozí hodnota: 0,1 s
Tolerance1)
:
lepší hodnot nebo nebo 0
Rozsah nastavení času zpoždění při I²t (referenční bod Ig) 0,1 (krok 0,05 s)
Signalizace zemní ochrany (50 90) (krok %)
Výchozí hodnota: %
Vypnutí může být deaktivováno
Přepnutí alternativní externí přímé měření zemní poruchy
Výchozí hodnota: OFF
Možné přepnutí alternativní pracovní hodnoty zemního
proudu během rozběhu (přizpůsobení náběhu)
pro charakteristiku konstanta (pevné zpoždění)
–
Výchozí hodnota: OFF
Rozsah nastavení času rozběhu (přizpůsobení náběhu) 0,1 (krok 0,01 s)
Výchozí hodnota: 0,1 s
Rozsah nastavení pracovních hodnot …
během rozběhu (přizpůsobení náběhu)
– 0,2 (krok 0,01 s)
Výchozí hodnota: s
Rozšířený rozsah parametrů externím
pomocným napájením ETU
– celý rozsah,
jinak omezeno min
