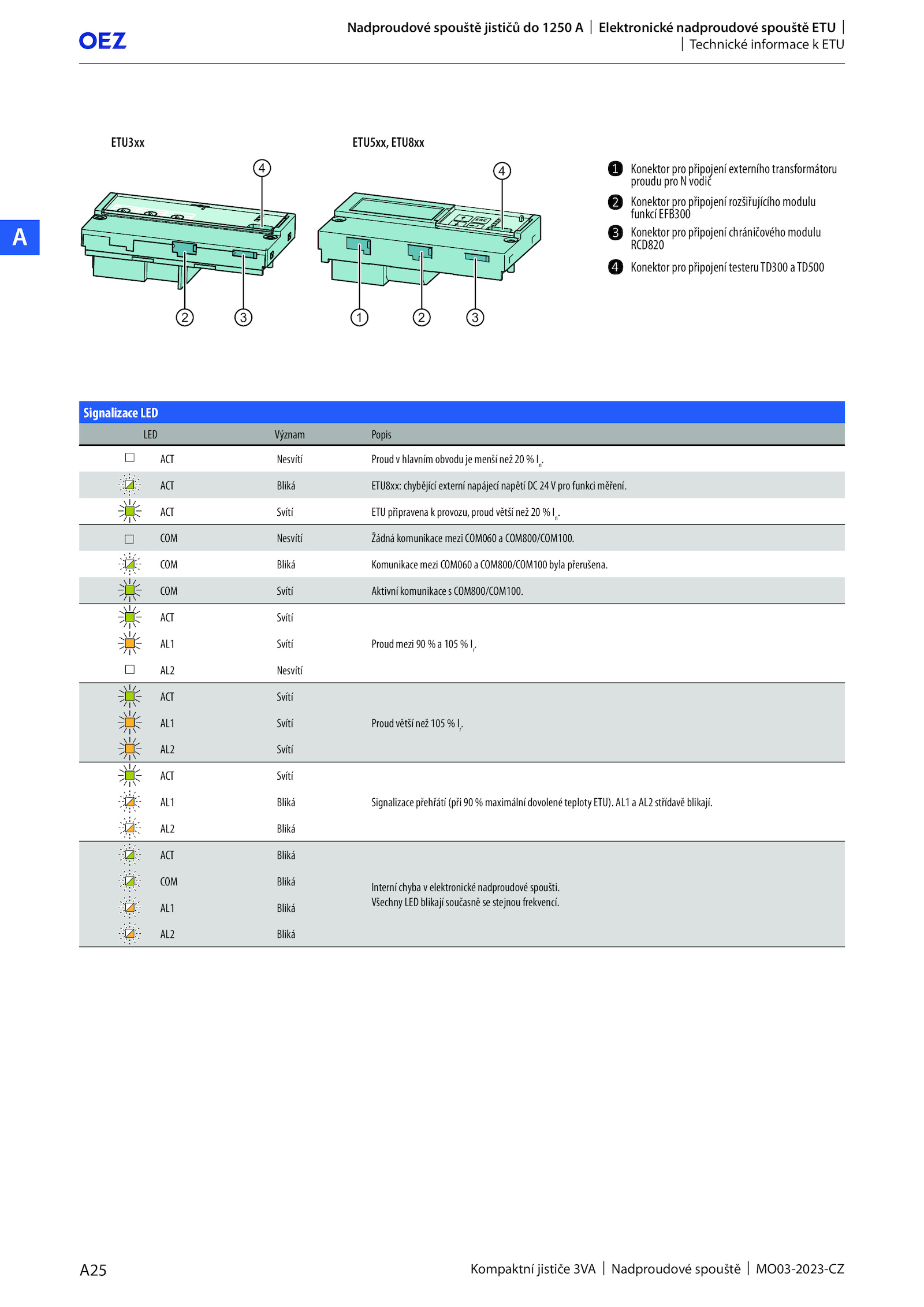

AL1 AL2 střídavě blikají.A25 Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
A
ETU3xx ETU5xx, ETU8xx
3
2 3
2
1
4
4 Konektor pro připojení externího transformátoru
proudu pro vodič
ය Konektor pro připojení rozšiřujícího modulu
funkcí EFB300
ර Konektor pro připojení chráničového modulu
RCD820
Konektor pro připojení testeruTD300 aTD500
Signalizace LED
LED Význam Popis
ACT Nesvítí Proud hlavním obvodu menší než In
.
AL1 Svítí
AL2 Svítí
ACT Svítí
Signalizace přehřátí (při maximální dovolené teploty ETU).
AL1 Svítí
AL2 Nesvítí
ACT Svítí
Proud větší než 105 Ir
.
AL1 Bliká
AL2 Bliká
ACT Bliká
Interní chyba elektronické nadproudové spoušti.
ACT Bliká ETU8xx: chybějící externí napájecí napětí 24V pro funkci měření.
COM Bliká Komunikace mezi COM060 COM800/COM100 byla přerušena.
COM Nesvítí Žádná komunikace mezi COM060 COM800/COM100.
ACT Svítí ETU připravena provozu, proud větší než In
.
COM Bliká
AL1 Bliká
AL2 Bliká
Nadproudové spouště jističů 1250 Elektronické nadproudové spouště ETU |
| Technické informace ETU
.
Všechny LED blikají současně stejnou frekvencí.
ACT Svítí
Proud mezi 105 Ir
.
COM Svítí Aktivní komunikace COM800/COM100
