Princip selektivity
Nastavení nadproudové spouště (ilustrativní obrázek Sichru)
Údaje pro projekt
Jistič 3VA2340-5HN32-0AA0
Nastavení nadproudové spouště
Jmenovitý redukovaný proud 300 A
Zpoždění tepelné spoště s
Proud selektivní spouště Isd 500 A)
Zpoždění selektivní spouště tsd 0,22 s
Příklady Jištění vedení selektivita
Neselektivní Selektivní
Místo zkratu
VÝSLEDEK
ZADÁNÍ ZÁKLADNÍ PARAMETRY
Řešíme jištění kabelu pro napájení výrobní haly.
Požadovanýodběrproudu =300A
Kabel-uloženvzemi 1-AYKY4x185mm2
,200m,
Zatěžovacíproudkabelu =313A
Parametry jističe, kterým být jistič selektivní (jistič výrobní linky) 3VA2116-5HL32-0AA0 (ETU320): Zkratovýproud Ik“ =25kA
Jmenovitý proud 160 Nastavení nadproudové spouště
Zkratový proud Icu Jmenovitý redukovaný proud 160 A
Zpoždění tepelné spouště s
Proud zkratové spouště 800 A
ŘEŠENÍ
.V hale nachází dvě výrobní linky pro výrobu dílců....
Proto musíme dodržet selektivitu mezi jističem přívodního kabelu jističi výrobních linek. jmenovitou zkratovou vypínací schopností
Icu Ik“ vyhoví požadavku zadání
Výběr nadproudové spouště
pro jištění vedení jsou obecně vhodné všechny elektronické nadproudové spouště
pro jištění vedení
protože konci vedení bude jen minimální motorová zátěž obvodu budou
poměrně malé proudové rázy výrobních technologií, optimální nadproudová
spoušť tomto případě byla ETU320.
Musíme navrhnout jištění kabelu tak, aby případě poruchy jedné lince nedošlo odstávce celé výrobní technologie.. Jelikož ale potřebujeme řešit selektivitu
mezi jističi, vhodnější bude použít spoušt ETU350, která umožňuje nastavit
hodnotu selektivní zkratové spouště jistič tak nebude vypínat při poruše jedné
z výrobních linek.Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
C

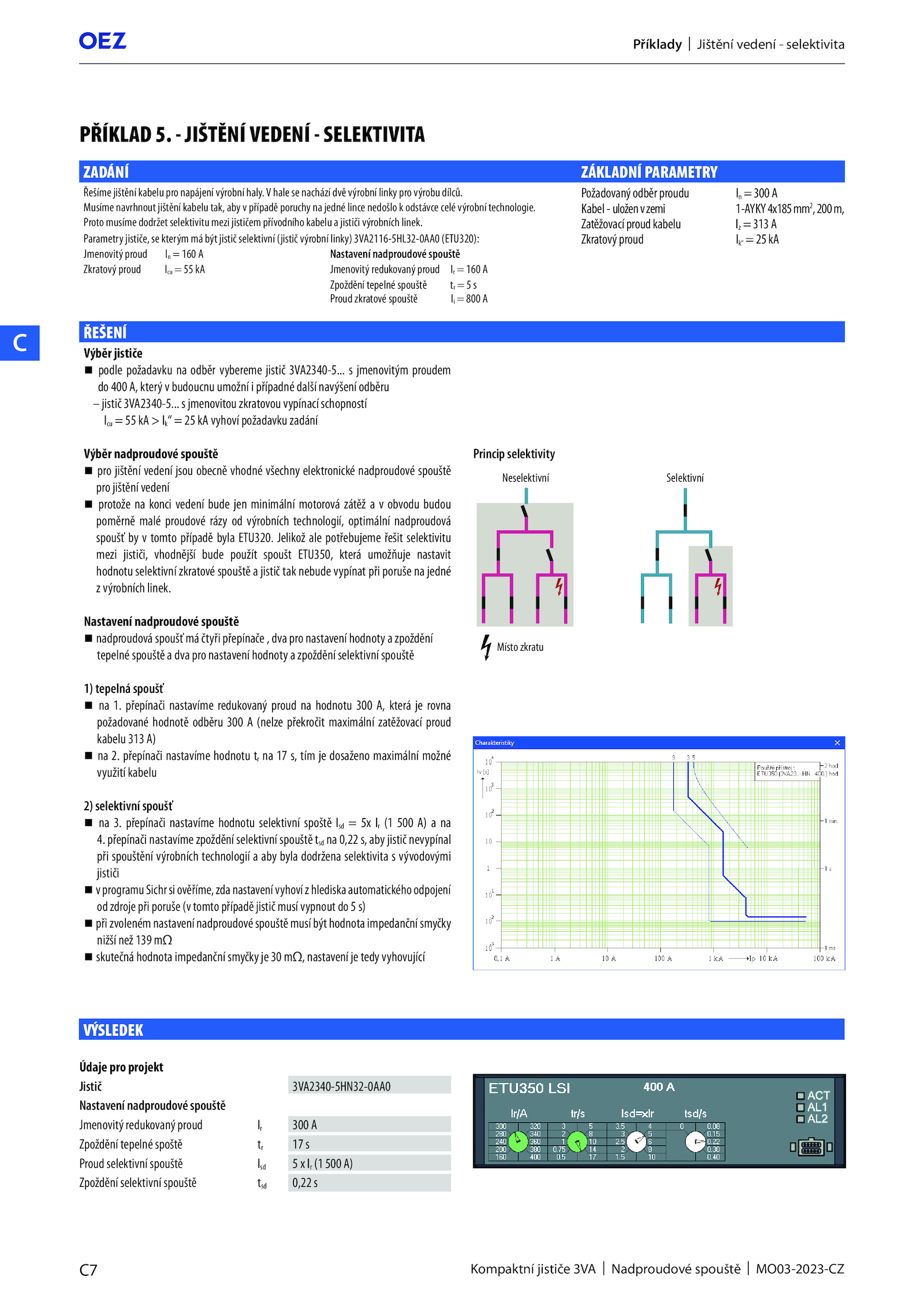

PŘÍKLAD JIŠTĚNÍ VEDENÍ SELEKTIVITA
