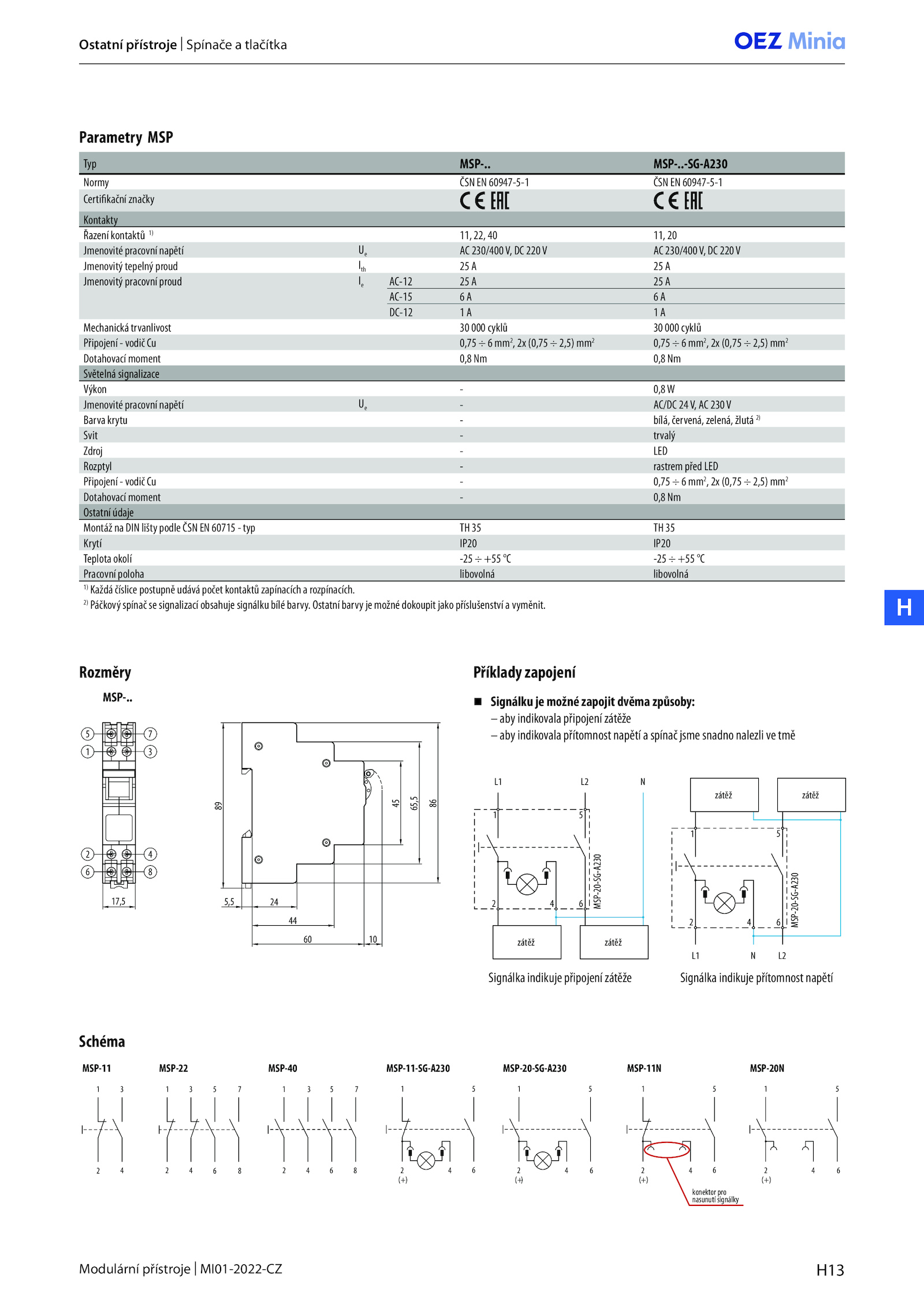

MSP-.H13 Modulární přístroje MI01-2022-CZ H Ostatní přístroje Spínače tlačítka Parametry MSP Typ MSP-.. Ostatní barvy možné dokoupit jako příslušenství vyměnit. 2) Páčkový spínač signalizací obsahuje signálku bílé barvy... Rozměry 17,5 24 44 60 10 5,5 45 65,5 86 89 7 5 1 2 6 4 8 3 MSP-.-SG-A230 Normy ČSN 60947-5-1 ČSN 60947-5-1 Certifikační značky Kontakty Řazení kontaktů 1) 11, 22, 11, 20 Jmenovité pracovní napětí 230/400V, 220V 230/400V, 220V Jmenovitý tepelný proud Ith A Jmenovitý pracovní proud AC-12 A AC-15 A DC-12 A Mechanická trvanlivost 000 cyklů 000 cyklů Připojení vodič 0,75 mm2 , (0,75 2,5) mm2 0,75 mm2 , (0,75 2,5) mm2 Dotahovací moment 0,8 0,8 Nm Světelná signalizace Výkon 0,8W Jmenovité pracovní napětí AC/DC 24V, 230V Barva krytu bílá, červená, zelená, žlutá 2) Svit trvalý Zdroj LED Rozptyl rastrem před LED Připojení vodič 0,75 mm2 , (0,75 2,5) mm2 Dotahovací moment 0,8 Nm Ostatní údaje Montáž DIN lišty podle ČSN 60715 typ 35 Krytí IP20 IP20 Teplota okolí -25 +55 -25 +55 °C Pracovní poloha libovolná libovolná 1) Každá číslice postupně udává počet kontaktů zapínacích rozpínacích. Schéma MSP-11 3 4 1 2 MSP-22 5 7 3 6 8 4 1 2 MSP-40 2 8 1 7 MSP-11-SG-A230 MSP-20-SG-A230 1 5 (+) 2 6 4 5 4 6 1 (+) 2 MSP-11N MSP-20N 1 5 (+) 2 6 konektor pro nasunutí signálky 4 5 4 6 1 (+) 2 Příklady zapojení 5 5 4 4 6 6 1 1 L1 L1 N N L2 L2 2 2 MSP-20-SG-A230 MSP-20-SG-A230 zátěž zátěž zátěž zátěž „ Signálku možné zapojit dvěma způsoby: – aby indikovala připojení zátěže – aby indikovala přítomnost napětí spínač jsme snadno nalezli tmě Signálka indikuje připojení zátěže Signálka indikuje přítomnost napětí
