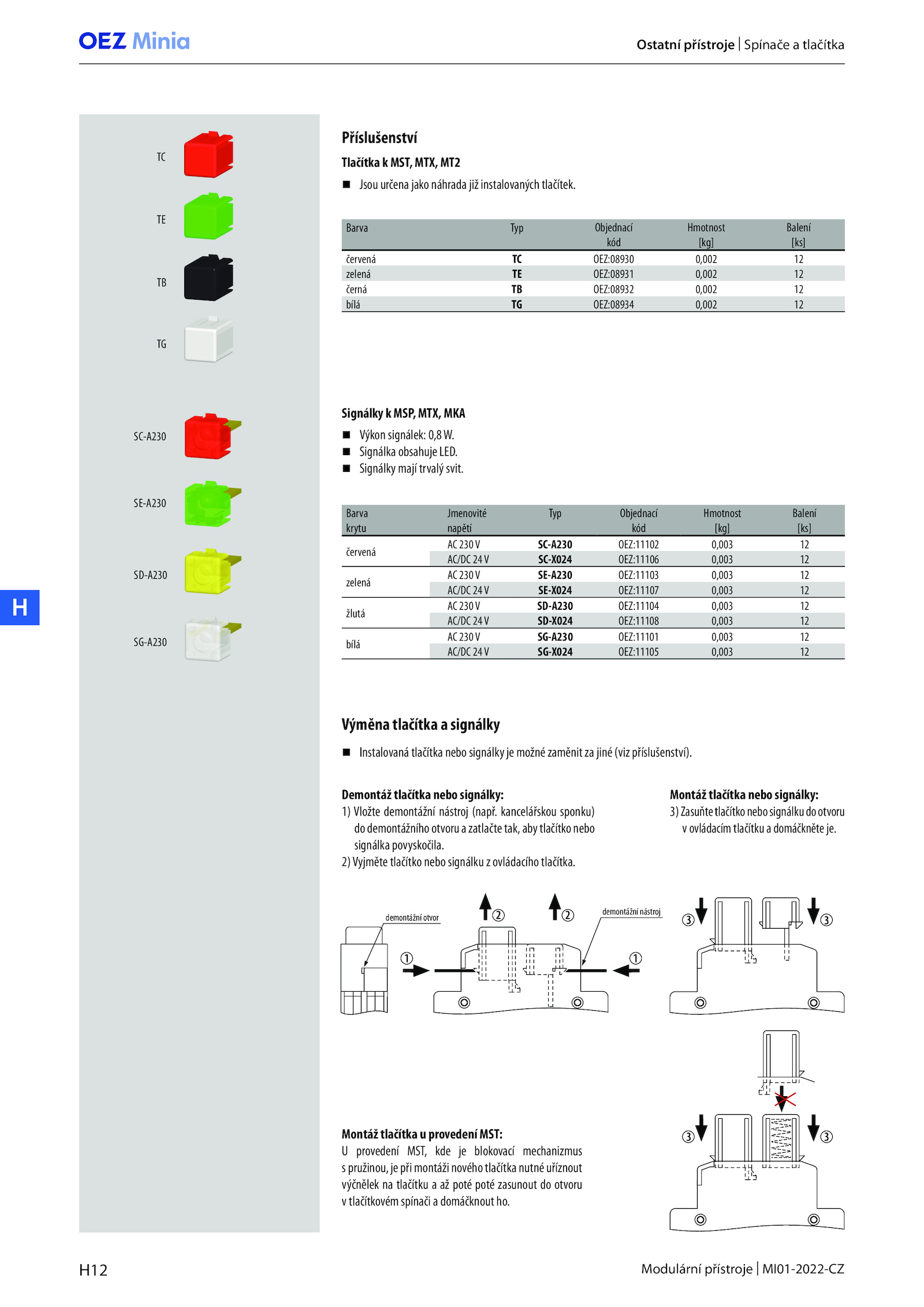

Modulární přístroje MI01-2022-CZ
Ostatní přístroje Spínače tlačítka
Jsou určena jako náhrada již instalovaných tlačítek.
Signálka obsahuje LED.
Signálky mají trvalý svit.
Tlačítka MST, MTX, MT2
Signálky MSP, MTX, MKA
Příslušenství
Barva Typ Objednací
kód
Hmotnost
[kg]
Balení
[ks]
červená OEZ:08930 0,002 12
zelená OEZ:08931 0,002 12
černá OEZ:08932 0,002 12
bílá OEZ:08934 0,002 12
Barva
krytu
Jmenovité
napětí
Typ Objednací
kód
Hmotnost
[kg]
Balení
[ks]
červená
AC 230V SC-A230 OEZ:11102 0,003 12
AC/DC 24V SC-X024 OEZ:11106 0,003 12
zelená
AC 230V SE-A230 OEZ:11103 0,003 12
AC/DC 24V SE-X024 OEZ:11107 0,003 12
žlutá
AC 230V SD-A230 OEZ:11104 0,003 12
AC/DC 24V SD-X024 OEZ:11108 0,003 12
bílá
AC 230V SG-A230 OEZ:11101 0,003 12
AC/DC 24V SG-X024 OEZ:11105 0,003 12
Výměna tlačítka signálky
Instalovaná tlačítka nebo signálky možné zaměnit jiné (viz příslušenství).
2)Vyjměte tlačítko nebo signálku ovládacího tlačítka.
Montáž tlačítka provedení MST:
U provedení MST, kde blokovací mechanizmus
spružinou,jepřimontážinovéhotlačítkanutnéuříznout
výčnělek tlačítku poté poté zasunout otvoru
v tlačítkovém spínači domáčknout ho.
demontážní nástroj
1
1
2
2
demontážní otvor 3
3
Montáž tlačítka nebo signálky:
3)Zasuňtetlačítkonebosignálkudootvoru
v ovládacím tlačítku domáčkněte je.
Výkon signálek: 0,8W.
Demontáž tlačítka nebo signálky:
1) Vložte demontážní nástroj (např.
3
3
SC-A230
TC
SE-A230
TE
SD-A230
TB
SG-A230
TG
. kancelářskou sponku)
dodemontážníhootvoruazatlačtetak,abytlačítkonebo
signálka povyskočila
