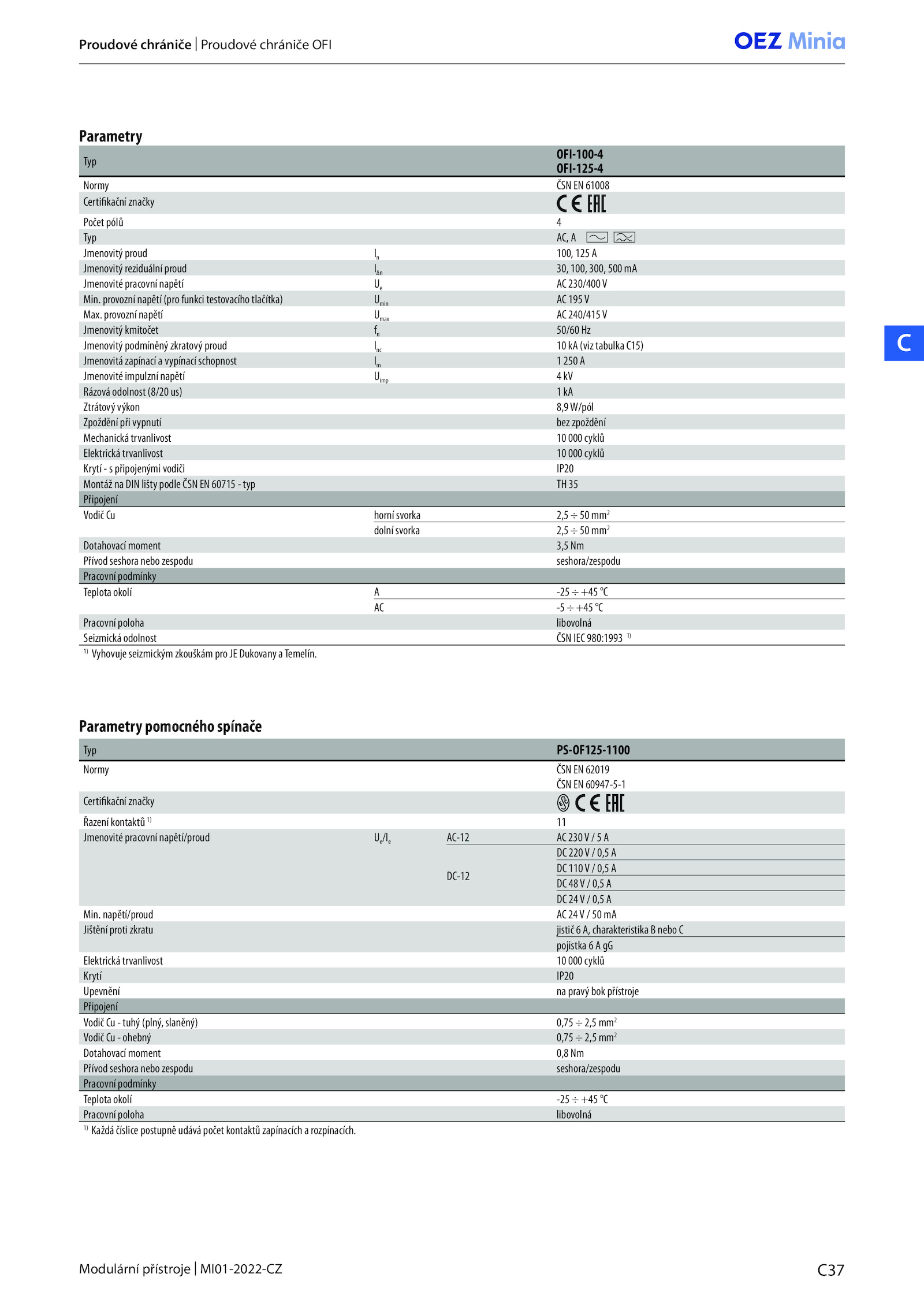

Parametry
Parametry pomocného spínače
Typ PS-OF125-1100
Normy ČSN 62019
ČSN 60947-5-1
Certifikační značky
Řazení kontaktů 1)
11
Jmenovité pracovní napětí/proud Ue/Ie AC-12 230V A
DC-12
DC 220V 0,5 A
DC 110V 0,5 A
DC 48V 0,5 A
DC 24V 0,5 A
Min. provozní napětí (pro funkci testovacího tlačítka) Umin 195V
Max. napětí/proud 24V mA
Jištění proti zkratu jistič charakteristika nebo C
pojistka gG
Elektrická trvanlivost 000 cyklů
Krytí IP20
Upevnění pravý bok přístroje
Připojení
Vodič tuhý (plný, slaněný) 0,75 2,5 mm2
Vodič ohebný 0,75 2,5 mm2
Dotahovací moment 0,8 Nm
Přívod seshora nebo zespodu seshora/zespodu
Pracovní podmínky
Teplota okolí -25 +45 °C
Pracovní poloha libovolná
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
.C37
Modulární přístroje MI01-2022-CZ
C
Proudové chrániče Proudové chrániče OFI
Typ
OFI-100-4
OFI-125-4
Normy ČSN 61008
Certifikační značky
Počet pólů 4
Typ AC, A
Jmenovitý proud 100, 125 A
Jmenovitý reziduální proud IΔn 30, 100, 300, 500 mA
Jmenovité pracovní napětí 230/400V
Min. provozní napětí Umax 240/415V
Jmenovitý kmitočet 50/60 Hz
Jmenovitý podmíněný zkratový proud Inc (viz tabulka C15)
Jmenovitá zapínací vypínací schopnost 250 A
Jmenovité impulzní napětí Uimp kV
Rázová odolnost (8/20 us) kA
Ztrátový výkon 8,9W/pól
Zpoždění při vypnutí bez zpoždění
Mechanická trvanlivost 000 cyklů
Elektrická trvanlivost 000 cyklů
Krytí připojenými vodiči IP20
Montáž DIN lišty podle ČSN 60715 typ 35
Připojení
Vodič horní svorka 2,5 mm2
dolní svorka 2,5 mm2
Dotahovací moment 3,5 Nm
Přívod seshora nebo zespodu seshora/zespodu
Pracovní podmínky
Teplota okolí -25 +45 °C
AC +45 °C
Pracovní poloha libovolná
Seizmická odolnost ČSN IEC 980:1993 1)
1)
Vyhovuje seizmickým zkouškám pro Dukovany aTemelín
