Poznámky redaktora
1)
, S4L str...
Odolnost proti rázovému proudu (8/20 μs). B62
Připojovací nástavec AS-25-G str.
Pomocný spínač pro proudové chrániče OFI
Příslušenství pouze proudovým chráničům OFI.
Testování proudových chráničů provádí jednou za
půl roku.
Stejnosměrné reziduální proudy mohou vyřadit
z provozu.
10000 -25
IΔn
In Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
[mA] [A]
30
100 OFI-100-4-030A OEZ:36831 0,520 1
125 OFI-125-4-030A OEZ:36835 0,520 1
100
100 OFI-100-4-100A OEZ:36832 0,520 1
125 OFI-125-4-100A OEZ:36836 0,520 1
300
100 OFI-100-4-300A OEZ:36833 0,520 1
125 OFI-125-4-300A OEZ:36837 0,520 1
500
100 OFI-100-4-500A OEZ:36834 0,520 1
125 OFI-125-4-500A OEZ:36838 0,520 1
OFI-125-4-030AC
Reagujínasinusovéstřídavéreziduálníproudy(typAC).C36
C
Modulární přístroje MI01-2022-CZ
Proudové chrániče Proudové chrániče OFI

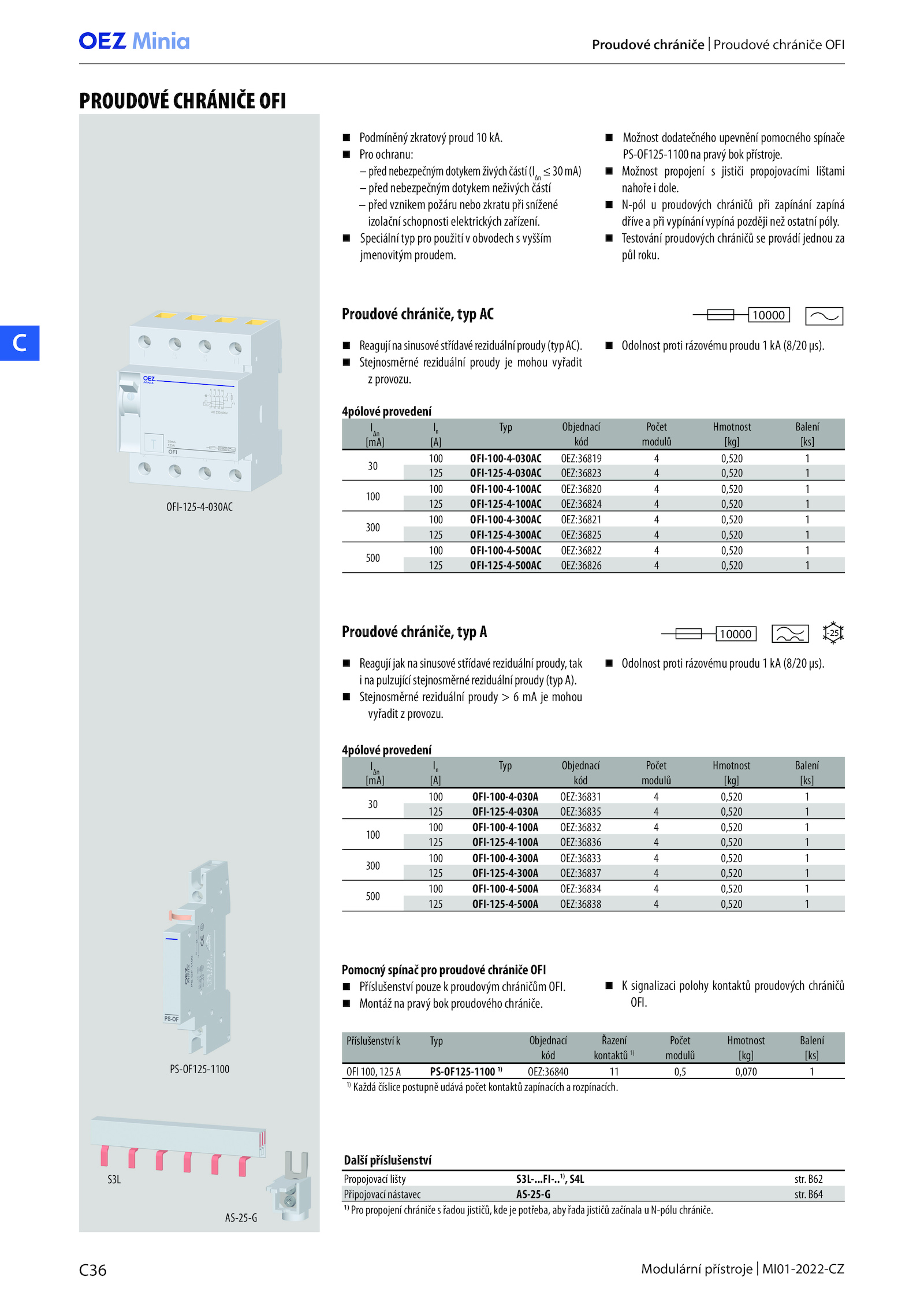

PROUDOVÉ CHRÁNIČE OFI
Podmíněný zkratový proud kA.
Speciální typ pro použití obvodech vyšším
jmenovitým proudem.
Reagujíjaknasinusovéstřídavéreziduálníproudy,tak
inapulzujícístejnosměrnéreziduálníproudy(typA). B64
1)
Pro propojení chrániče řadou jističů, kde potřeba, aby řada jističů začínala N-pólu chrániče.
Proudové chrániče, typ AC
Proudové chrániče, typ A
4pólové provedení
4pólové provedení
AS-25-G
S3L
PS-OF125-1100
Příslušenství Typ Objednací
kód
Řazení
kontaktů 1)
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
OFI 100, 125 PS-OF125-1100 1)
OEZ:36840 0,5 0,070 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
.
Odolnost proti rázovému proudu (8/20 μs).
Pro ochranu:
– přednebezpečnýmdotykemživýchčástí(IΔn
≤30mA)
– před nebezpečným dotykem neživých částí
– před vznikem požáru nebo zkratu při snížené
izolační schopnosti elektrických zařízení.
Montáž pravý bok proudového chrániče.
N-pól proudových chráničů při zapínání zapíná
dříve při vypínání vypíná později než ostatní póly.
10000
IΔn
In Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
[mA] [A]
30
100 OFI-100-4-030AC OEZ:36819 0,520 1
125 OFI-125-4-030AC OEZ:36823 0,520 1
100
100 OFI-100-4-100AC OEZ:36820 0,520 1
125 OFI-125-4-100AC OEZ:36824 0,520 1
300
100 OFI-100-4-300AC OEZ:36821 0,520 1
125 OFI-125-4-300AC OEZ:36825 0,520 1
500
100 OFI-100-4-500AC OEZ:36822 0,520 1
125 OFI-125-4-500AC OEZ:36826 0,520 1
Další příslušenství
Propojovací lišty S3L-.
Možnost propojení jističi propojovacími lištami
nahoře dole.
K signalizaci polohy kontaktů proudových chráničů
OFI.
Stejnosměrné reziduální proudy mohou
vyřadit provozu.FI-.
Možnost dodatečného upevnění pomocného spínače
PS-OF125-1100napravýbokpřístroje.
