Po překročení hodnoty odporu termistoru 3,3 relé
přepíná kontakt.Minia
F58
MMR-T1 Spínací přístroje

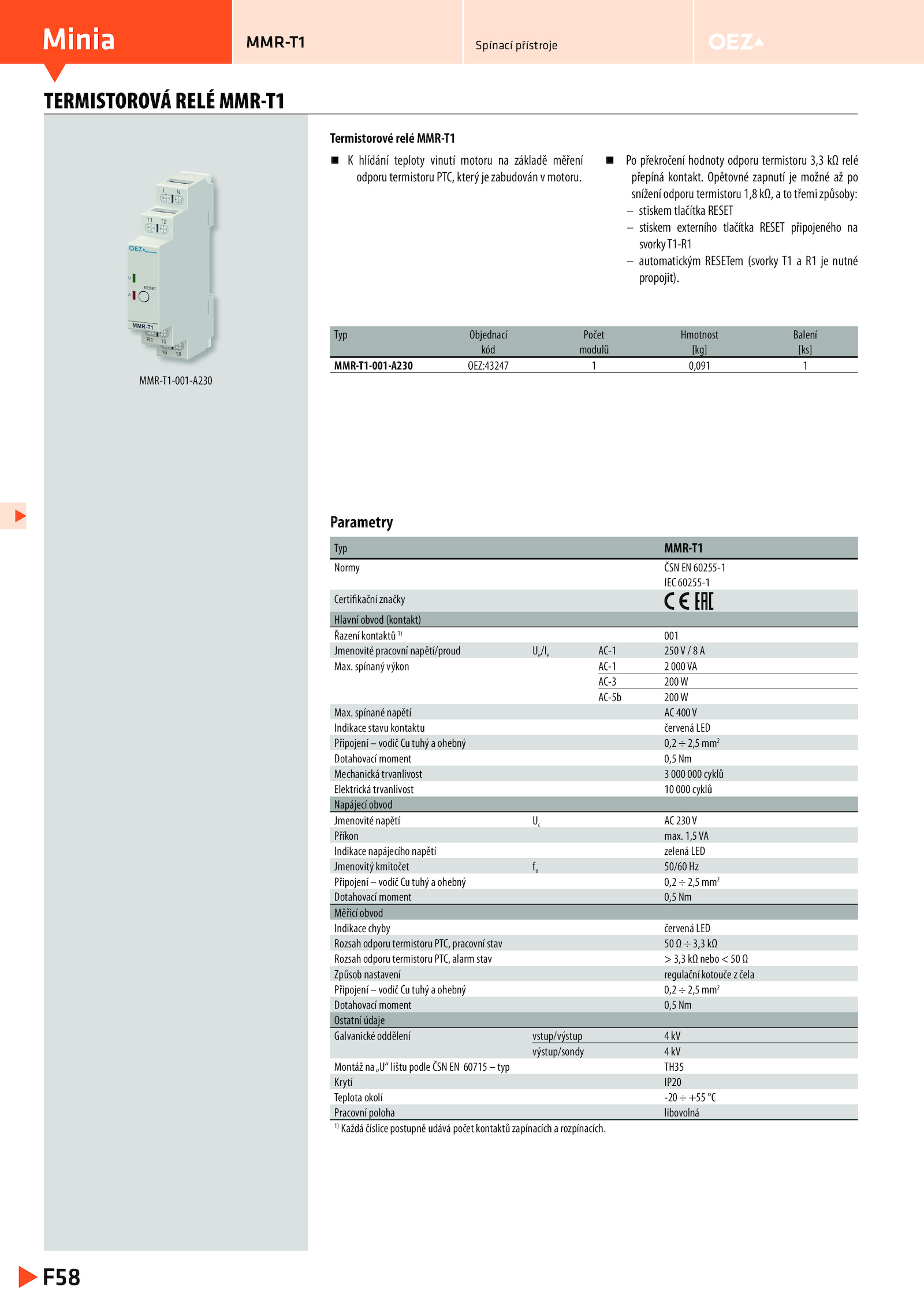

TERMISTOROVÁ RELÉ MMR-T1
MMR-T1-001-A230
Typ MMR-T1
Normy ČSN 60255-1
IEC 60255-1
Certifikační značky
Hlavní obvod (kontakt)
Řazení kontaktů 1)
001
Jmenovité pracovní napětí/proud Ue/Ie AC-1 250V A
Max. spínaný výkon AC-1 000VA
AC-3 200W
AC-5b 200W
Max.
K hlídání teploty vinutí motoru základě měření
odporu termistoru PTC, který zabudován motoru.
Termistorové relé MMR-T1
Parametry
Typ Objednací Počet Hmotnost Balení
kód modulů [kg] [ks]
MMR-T1-001-A230 OEZ:43247 0,091. 1,5VA
Indikace napájecího napětí zelená LED
Jmenovitý kmitočet 50/60 Hz
Připojení vodič tuhý ohebný 0,2 2,5 mm2
Dotahovací moment 0,5 Nm
Měřicí obvod
Indikace chyby červená LED
Rozsah odporu termistoru PTC, pracovní stav 3,3 kΩ
Rozsah odporu termistoru PTC, alarm stav 3,3 nebo Ω
Způsob nastavení regulační kotouče čela
Připojení vodič tuhý ohebný 0,2 2,5 mm2
Dotahovací moment 0,5 Nm
Ostatní údaje
Galvanické oddělení vstup/výstup kV
výstup/sondy kV
Montáž na„U“ lištu podle ČSN 60715 typ TH35
Krytí IP20
Teplota okolí -20 +55 °C
Pracovní poloha libovolná
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích. spínané napětí 400V
Indikace stavu kontaktu červená LED
Připojení vodič tuhý ohebný 0,2 2,5 mm2
Dotahovací moment 0,5 Nm
Mechanická trvanlivost 000 000 cyklů
Elektrická trvanlivost 000 cyklů
Napájecí obvod
Jmenovité napětí 230V
Příkon max. Opětovné zapnutí možné po
snížení odporu termistoru 1,8 kΩ, třemi způsoby:
– stiskem tlačítka RESET
– stiskem externího tlačítka RESET připojeného na
svorkyT1-R1
– automatickým RESETem (svorky nutné
propojit)
