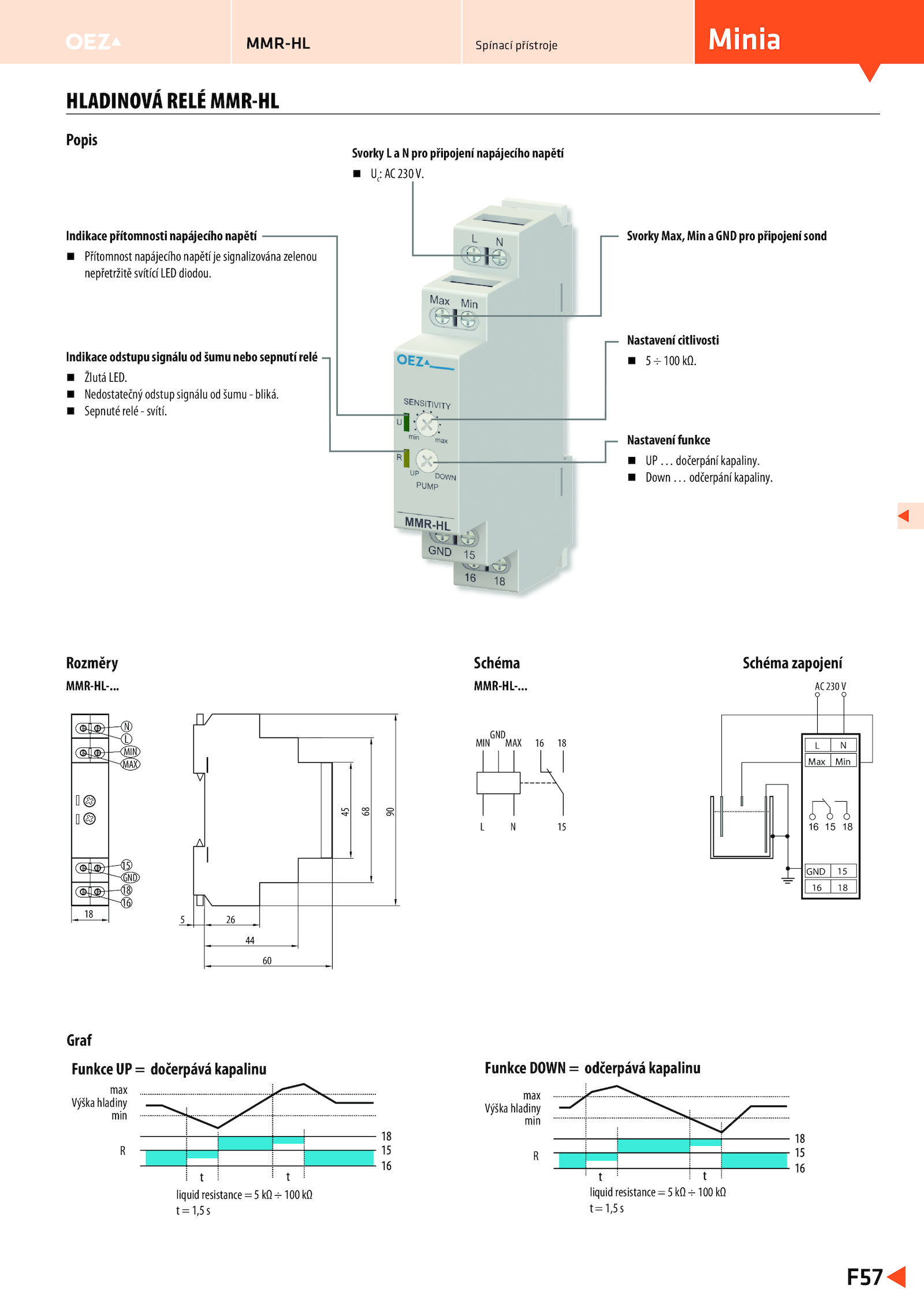

HLADINOVÁ RELÉ MMR-HL
N
L
18
16
MIN
MAX
15
GND
18 26
44
60
5
90
68
45
MAX
15
18
MIN
L
16
N
GND
L
Max Min
GND
16 18
N
15
AC 230 V
16 18
Popis
Rozměry
MMR-HL-.
Indikace přítomnosti napájecího napětí
Přítomnost napájecího napětí signalizována zelenou
nepřetržitě svítící LED diodou.
Indikace odstupu signálu šumu nebo sepnutí relé
Žlutá LED..
Sepnuté relé svítí.
Svorky Max, Min GND pro připojení sond
max
min
R
t
t
15
18
16
Funkce dočerpává kapalinu
liquid resistance 100 kΩ
t 1,5 s
Výška hladiny
t
t
15
18
16
Funkce DOWN odčerpává kapalinu
liquid resistance 100 kΩ
t 1,5 s
max
min
R
Výška hladiny
.
Down odčerpání kapaliny..
Nedostatečný odstup signálu šumu bliká.
Nastavení funkce
UP dočerpání kapaliny.
Schéma zapojení
Svorky pro připojení napájecího napětí
Uc: 230V.
Nastavení citlivosti
5 100 kΩ
