Svodiče bleskových proudů přepětí určené pro použití
v domovních, bytových, komerčních podobných
instalacích zařazených skupiny „velké ohrožení
instalace“.
Snižuje napětí omezuje energii přepěťové vlny
způsobené přímým nebo nepřímým úderem blesku
a nebo spínacími pochody sítích.
Použití: jako první stupeň (hrubá ochrana) druhý
stupeň (střední ochrana) třístupňové ochraně před
přepětím typ typ podle ČSN 61643-11.
Modulyjemožnévevlastnízákladněotočito180°,čímž
je umožněno otočení celého přístroje při zachování
čitelnosti popisu (například při přívodu shora).
Schopnost zhášet následný zkratový proud kA
bez výfuku ionizovaného plynu.
Dálková vizuální signalizace stavu odpojovacího
zařízení (po odpojení svodič bleskového proudu
nefunkční nutné vyměnit výměnný modul).. Moduly lze případě měření
nebo poruchy vyjmout bez nutnosti odpojovat
zařízení.
K ochraně před přepětím vzniklým atmosférickými
poruchami spínacích pochodů sítích.
Hlavní prvky tvoří zapouzdřené jiskřiště elektronicky
řízenou zapalovací spouští (T1) schopné svádět
bleskové proudy (10/350 μs) němu
paralelně řazený varistor (T2) rychlejší reakční
dobou (25 ns).
Síť Typ Objednací Počet Hmotnost Balení
kód modulů [kg] [ks]
TN-C (3L PEN) SJBC-25E-3-MZS OEZ:38361 1,040 1
TN-S (3L PE) SJBC-25E-3N-MZS OEZ:38362 1,430 1
Pro přístroj Náhradní modul Objednací Počet modulů Hmotnost Balení
kód přístroji [kg] [ks]
SJBC-25E-3-MZS
SJB-N25E-1-M OEZ:38363 0,129 10
SVC-N350-1-M OEZ:38364 0,052 10
SJBC-25E-3N-MZS
SJB-N25E-1-M OEZ:38363 0,129 10
SVC-N350-1-M OEZ:38364 0,052 10
SJB-100E-N-M OEZ:38359 0,240 10
Výměnné moduly

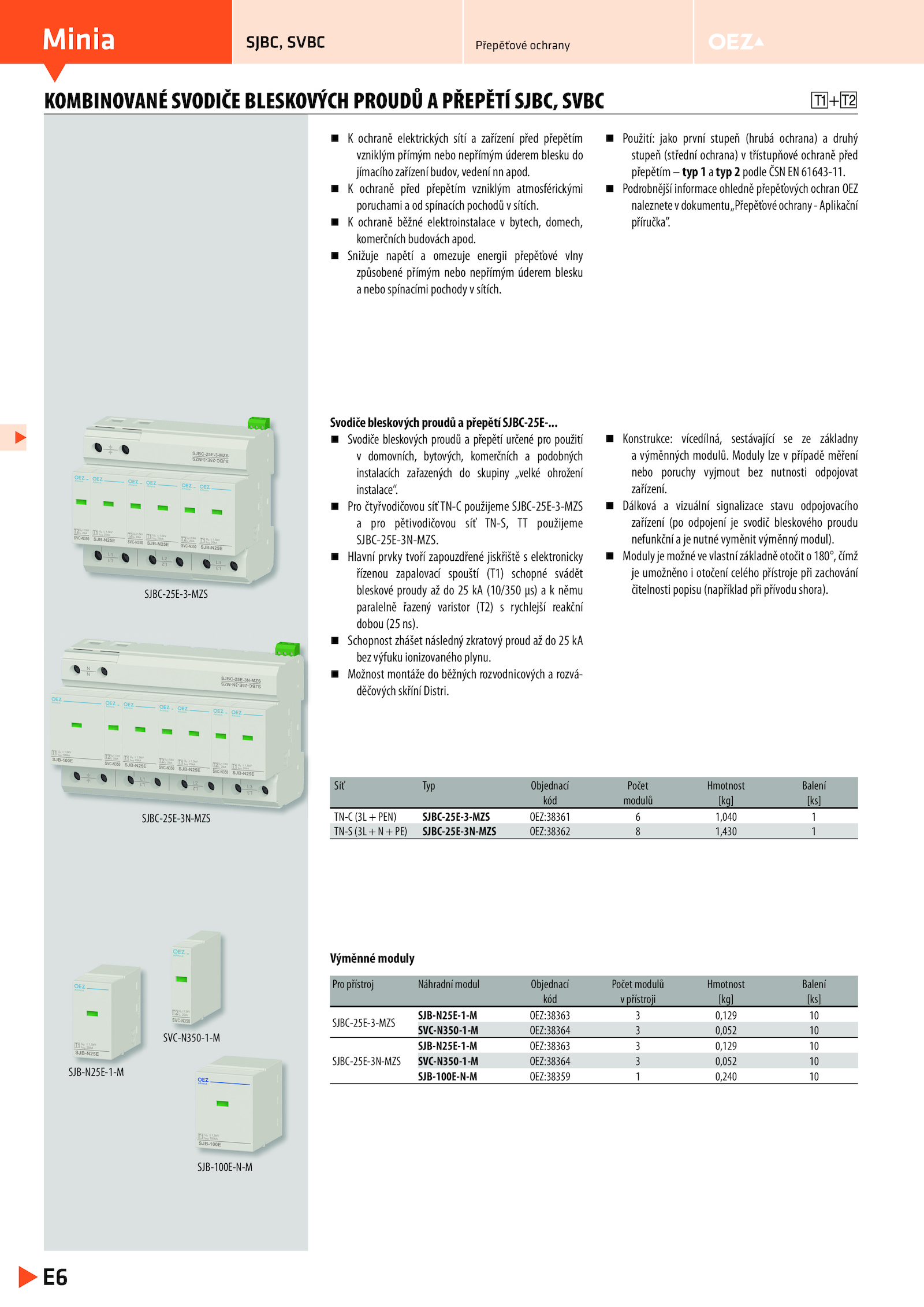

KOMBINOVANÉ SVODIČE BLESKOVÝCH PROUDŮ PŘEPĚTÍ SJBC, SVBC +
SJBC-25E-3-MZS
SJBC-25E-3N-MZS
SJB-N25E-1-M
SVC-N350-1-M
SJB-100E-N-M
.
Pro čtyřvodičovou síť TN-C použijeme SJBC-25E-3-MZS
a pro pětivodičovou síť TN-S, použijeme
SJBC-25E-3N-MZS.Minia
E6
SJBC, SVBC Přepěťové ochrany
K ochraně elektrických sítí zařízení před přepětím
vzniklým přímým nebo nepřímým úderem blesku do
jímacího zařízení budov, vedení apod.
K ochraně běžné elektroinstalace bytech, domech,
komerčních budovách apod.
Podrobnější informace ohledně přepěťových ochran OEZ
naleznetevdokumentu„Přepěťovéochrany-Aplikační
příručka”.
Možnost montáže běžných rozvodnicových rozvá-
děčových skříní Distri.
SvodičebleskovýchproudůapřepětíSJBC-25E-.
Konstrukce: vícedílná, sestávající základny
a výměnných modulů
