Obecné informace a výhody systému MERKUR 2 str. 6 – 9Určení vhodné velikosti žlabu str. 10Kontrola zatížení kabelové trasy str. 11 – 14Povrchové úpravy a jejich volba pro dané prostory str. 15 – 17ARKYS - administrativa, výroba a logistické zázemí str. 18 – 20Certifikace – garance kvality
) pro upevnění
žlabů
nižší materiálová náročnost úspora nákladů
výrazně jednodušší montáž časová úspora při instalaci
větší nabídka rozměrů žlabů (šířka/výška bočnice žlabů)
Nevýhody
nepřenositelnost zkoušek funkčnosti odzkoušených kabelů
64

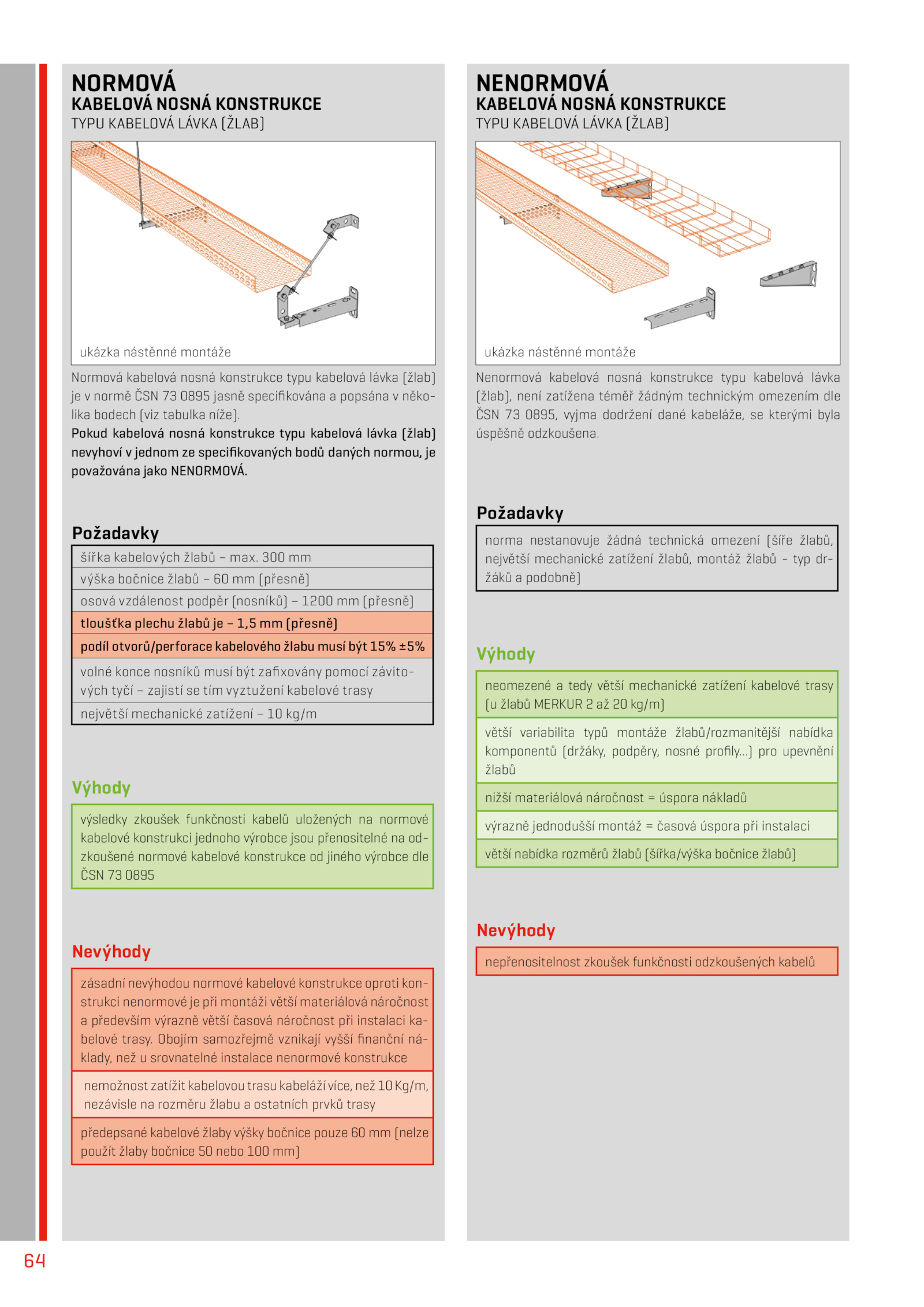

..NORMOVÁ
KABELOVÁ NOSNÁ KONSTRUKCE
typu kabelová lávka (žlab)
ukázka nástěnné montáže
Normová kabelová nosná konstrukce typu kabelová lávka (žlab)
je normě ČSN 0895 jasně specifikována popsána něko-
lika bodech (viz tabulka níže). 300 mm
výška bočnice žlabů (přesně)
osová vzdálenost podpěr (nosníků) 1200 (přesně)
tloušťka plechu žlabů 1,5 (přesně)
podíl otvorů/perforace kabelového žlabu musí být 15% ±5%
volné konce nosníků musí být zafixovány pomocí závito-
vých tyčí zajistí tím vyztužení kabelové trasy
největší mechanické zatížení kg/m
Výhody
výsledky zkoušek funkčnosti kabelů uložených normové
kabelové konstrukci jednoho výrobce jsou přenositelné od-
zkoušené normové kabelové konstrukce jiného výrobce dle
ČSN 0895
Nevýhody
zásadní nevýhodou normové kabelové konstrukce oproti kon-
strukci nenormové při montáži větší materiálová náročnost
a především výrazně větší časová náročnost při instalaci ka-
belové trasy. Obojím samozřejmě vznikají vyšší finanční ná-
klady, než srovnatelné instalace nenormové konstrukce
nemožnost zatížit kabelovou trasu kabeláží více, než Kg/m,
nezávisle rozměru žlabu ostatních prvků trasy
předepsané kabelové žlaby výšky bočnice pouze (nelze
použít žlaby bočnice nebo 100 mm)
NENORMOVÁ
KABELOVÁ NOSNÁ KONSTRUKCE
typu kabelová lávka (žlab)
ukázka nástěnné montáže
Nenormová kabelová nosná konstrukce typu kabelová lávka
(žlab), není zatížena téměř žádným technickým omezením dle
ČSN 0895, vyjma dodržení dané kabeláže, kterými byla
úspěšně odzkoušena.
Požadavky
norma nestanovuje žádná technická omezení (šíře žlabů,
největší mechanické zatížení žlabů, montáž žlabů typ dr-
žáků podobně)
Výhody
neomezené tedy větší mechanické zatížení kabelové trasy
(u žlabů MERKUR kg/m)
větší variabilita typů montáže žlabů/rozmanitější nabídka
komponentů (držáky, podpěry, nosné profily..
Pokud kabelová nosná konstrukce typu kabelová lávka (žlab)
nevyhoví jednom specifikovaných bodů daných normou, je
považována jako NENORMOVÁ.
Požadavky
šířka kabelových žlabů max
