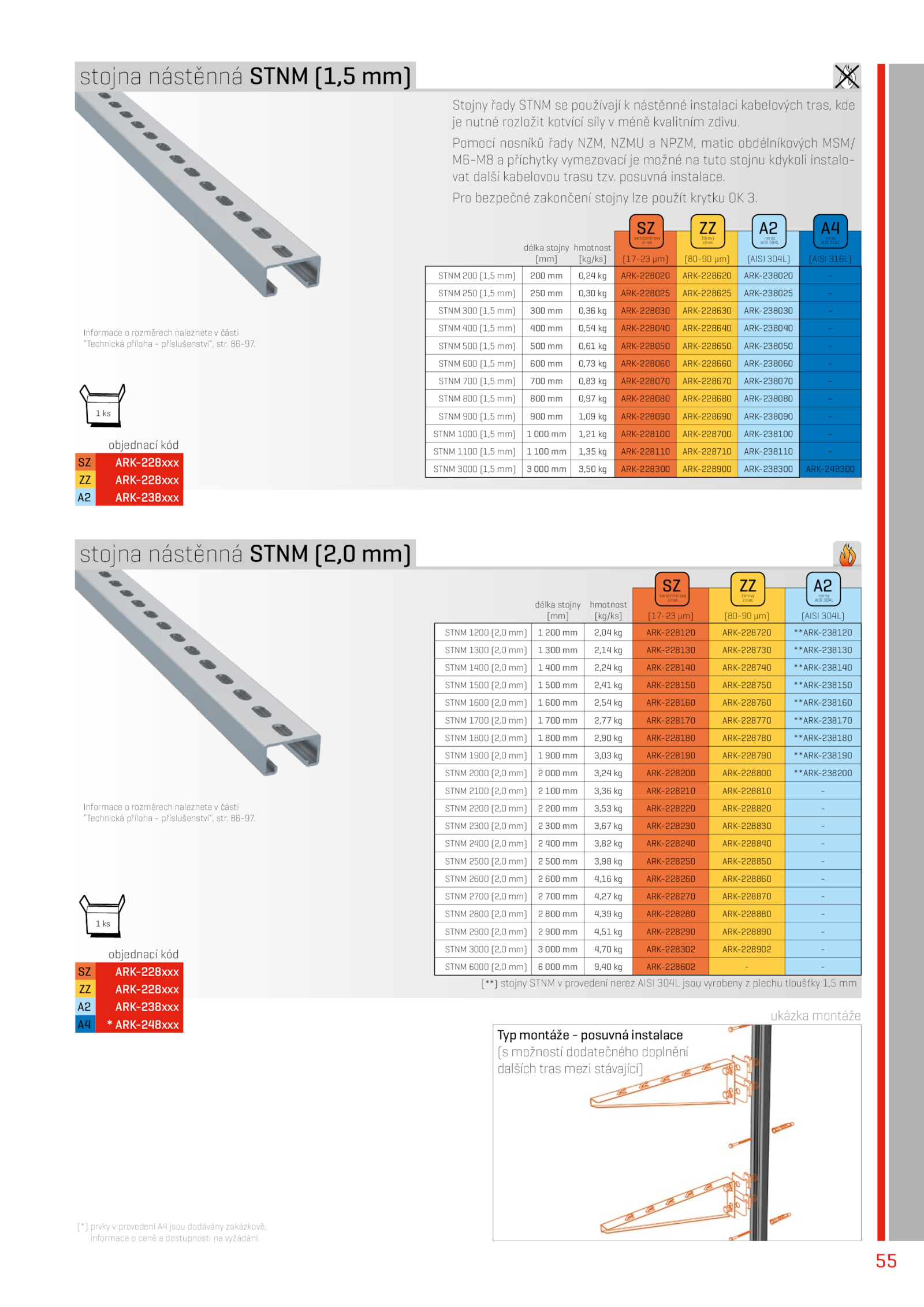

stojna nástěnná STNM (1,5 mm)
Stojny řady STNM používají nástěnné instalaci kabelových tras, kde
je nutné rozložit kotvící síly méně kvalitním zdivu.
55
.
Pomocí nosníků řady NZM, NZMU NPZM, matic obdélníkových MSM/
M6-M8 příchytky vymezovací možné tuto stojnu kdykoli instalo-
vat další kabelo
vou trasu tzv.
Typ montáže posuvná instalace
(s možností dodatečného doplnění
dalších tras mezi stávající)
stojna nástěnná STNM (2,0 mm)
(**) stojny STNM provedení nerez AISI 304L jsou vyrobeny plechu tloušťky 1,5 mm
délka stojny
[mm]
hmotnost
[kg/ks] (17-23 µm) (80-90 µm) (AISI 304L)
STNM 1200 (2,0 mm) 200 2,04 ARK-228120 ARK-228720 **ARK-238120
STNM 1300 (2,0 mm) 300 2,14 ARK-228130 ARK-228730 **ARK-238130
STNM 1400 (2,0 mm) 400 2,24 ARK-228140 ARK-228740 **ARK-238140
STNM 1500 (2,0 mm) 500 2,41 ARK-228150 ARK-228750 **ARK-238150
STNM 1600 (2,0 mm) 600 2,54 ARK-228160 ARK-228760 **ARK-238160
STNM 1700 (2,0 mm) 700 2,77 ARK-228170 ARK-228770 **ARK-238170
STNM 1800 (2,0 mm) 800 2,90 ARK-228180 ARK-228780 **ARK-238180
STNM 1900 (2,0 mm) 900 3,03 ARK-228190 ARK-228790 **ARK-238190
STNM 2000 (2,0 mm) 000 3,24 ARK-228200 ARK-228800 **ARK-238200
STNM 2100 (2,0 mm) 100 3,36 ARK-228210 ARK-228810 -
STNM 2200 (2,0 mm) 200 3,53 ARK-228220 ARK-228820 -
STNM 2300 (2,0 mm) 300 3,67 ARK-228230 ARK-228830 -
STNM 2400 (2,0 mm) 400 3,82 ARK-228240 ARK-228840 -
STNM 2500 (2,0 mm) 500 3,98 ARK-228250 ARK-228850 -
STNM 2600 (2,0 mm) 600 4,16 ARK-228260 ARK-228860 -
STNM 2700 (2,0 mm) 700 4,27 ARK-228270 ARK-228870 -
STNM 2800 (2,0 mm) 800 4,39 ARK-228280 ARK-228880 -
STNM 2900 (2,0 mm) 900 4,51 ARK-228290 ARK-228890 -
STNM 3000 (2,0 mm) 000 4,70 ARK-228302 ARK-228902 -
STNM 6000 (2,0 mm) 000 9,40 ARK-228602 -
ukázka montáže
1 ks
1 ks
ZZ
žárový
zinek
SZ
sendzimirový
zinek
A2
nerez
AISI 304L
délka stojny
[mm]
hmotnost
[kg/ks] (17-23 µm) (80-90 µm) (AISI 304L) (AISI 316L)
STNM 200 (1,5 mm) 200 0,24 ARK-228020 ARK-228620 ARK-238020 –
STNM 250 (1,5 mm) 250 0,30 ARK-228025 ARK-228625 ARK-238025 –
STNM 300 (1,5 mm) 300 0,36 ARK-228030 ARK-228630 ARK-238030 –
STNM 400 (1,5 mm) 400 0,54 ARK-228040 ARK-228640 ARK-238040 –
STNM 500 (1,5 mm) 500 0,61 ARK-228050 ARK-228650 ARK-238050 –
STNM 600 (1,5 mm) 600 0,73 ARK-228060 ARK-228660 ARK-238060 –
STNM 700 (1,5 mm) 700 0,83 ARK-228070 ARK-228670 ARK-238070 –
STNM 800 (1,5 mm) 800 0,97 ARK-228080 ARK-228680 ARK-238080 –
STNM 900 (1,5 mm) 900 1,09 ARK-228090 ARK-228690 ARK-238090 –
STNM 1000 (1,5 mm) 000 1,21 ARK-228100 ARK-228700 ARK-238100 –
STNM 1100 (1,5 mm) 100 1,35 ARK-228110 ARK-228710 ARK-238110 –
STNM 3000 (1,5 mm) 000 3,50 ARK-228300 ARK-228900 ARK-238300 ARK-248300
ZZ
žárový
zinek
SZ
sendzimirový
zinek
A4
nerez
AISI 316L
A2
nerez
AISI 304L
objednací kód
SZ ARK-228xxx
ZZ ARK-228xxx
A2 ARK-238xxx
objednací kód
SZ ARK-228xxx
ZZ ARK-228xxx
A2 ARK-238xxx
A4 ARK-248xxx
(*)
prvky provedení jsou dodávány zakázkově,
informace ceně dostupnosti vyžádání. posuvná instalace. 86-97.
Informace rozměrech naleznete části
“Technická příloha příslušenství”, str.
Pro bezpečné zakončení stojny lze použít krytku 3.
Informace rozměrech naleznete části
“Technická příloha příslušenství”, str. 86-97
