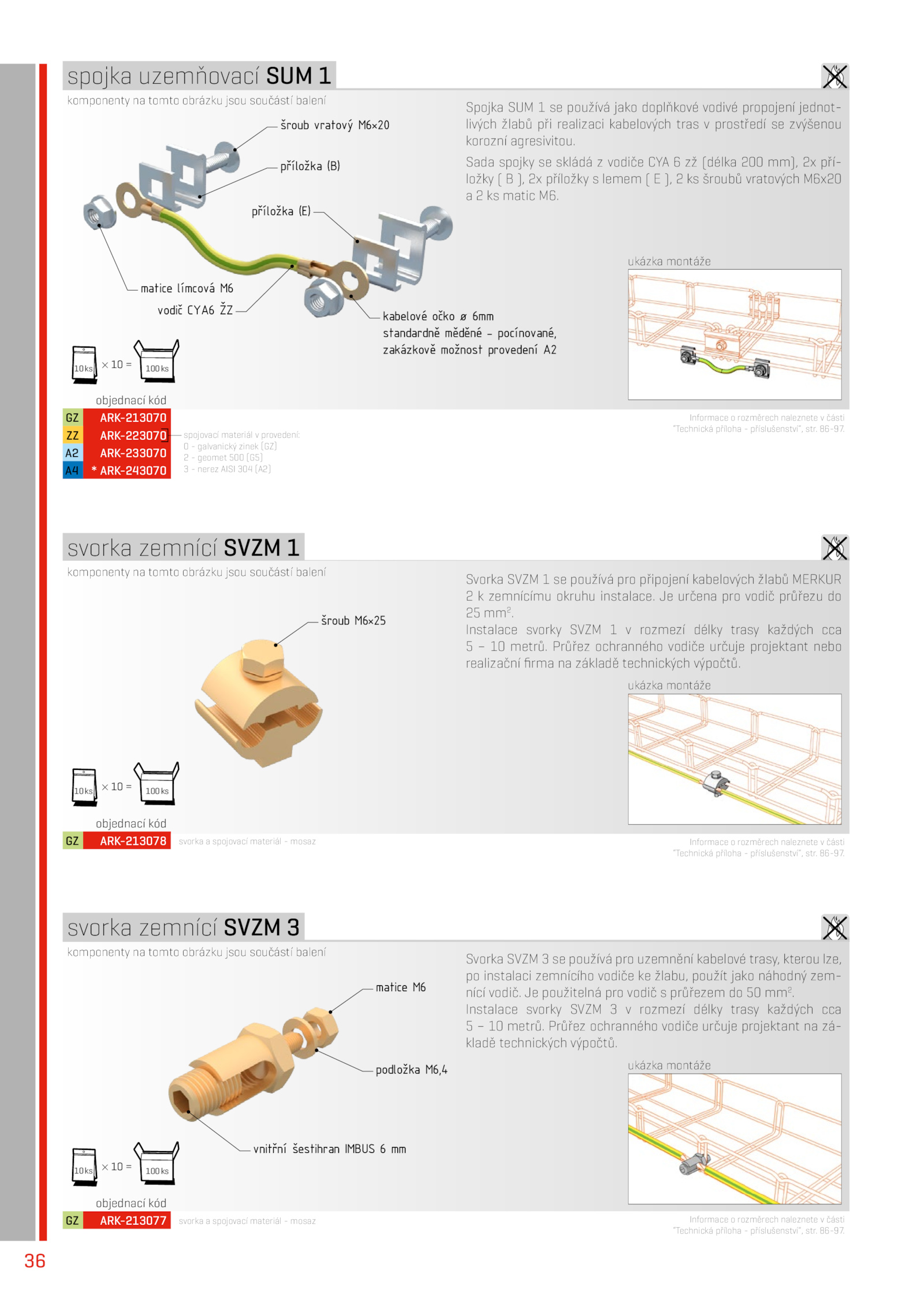

.spojka uzemňovací SUM 1
příložka (E)
vodič CYA6 ŽZ
šroub vratový M6×20
kabelové očko 6mm
standardně měděné pocínované,
zakázkově možnost provedení A2
příložka (B)
matice límcová M6
Spojka SUM používá jako doplňkové vodivé propojení jednot-
livých žlabů při realizaci kabelových tras prostředí zvýšenou
korozní agresivitou.
36
.
ukázka montáže
ukázka montáže
100ks
10ks =
100ks
10ks =
komponenty tomto obrázku jsou součástí balení
komponenty tomto obrázku jsou součástí balení
svorka spojovací materiál mosaz
svorka spojovací materiál mosaz
objednací kód
GZ ARK-213078
objednací kód
GZ ARK-213077
objednací kód
GZ ARK-213070
ZZ ARK-223070
A2 ARK-233070
A4 ARK-243070
spojovací materiál provedení:
0 galvanický zinek (GZ)
2 geomet 500 (G5)
3 nerez AISI 304 (A2)
Informace rozměrech naleznete části
“Technická příloha příslušenství”, str. použitelná pro vodič průřezem mm2
.
Informace rozměrech naleznete části
“Technická příloha příslušenství”, str.
Instalace svorky SVZM rozmezí délky trasy každých cca
5 met
rů.
Informace rozměrech naleznete části
“Technická příloha příslušenství”, str.
Instalace svorky SVZM rozmezí délky trasy každých cca
5 metrů.
ukázka montáže
100ks
10ks =
komponenty tomto obrázku jsou součástí balení
svorka zemnící SVZM 1
svorka zemnící SVZM 3
šroub M6×25
matice M6
podložka M6,4
vnitřní šestihran IMBUS mm
Svorka SVZM používá pro připojení kabelových žlabů MERKUR
2 zemnícímu okruhu instalace. 86-97. 86-97. 86-97.
Svorka SVZM používá pro uzemnění kabelové trasy, kterou lze,
po instalaci zemnícího vodiče žlabu, použít jako náhodný zem-
nící vodič. Průřez ochranného vodiče určuje projektant zá-
kladě technických výpočtů.
Sada spojky skládá vodiče CYA (délka 200 mm), pří-
ložky příložky lemem šroubů vratových M6x20
a matic M6
