Poznámky redaktora

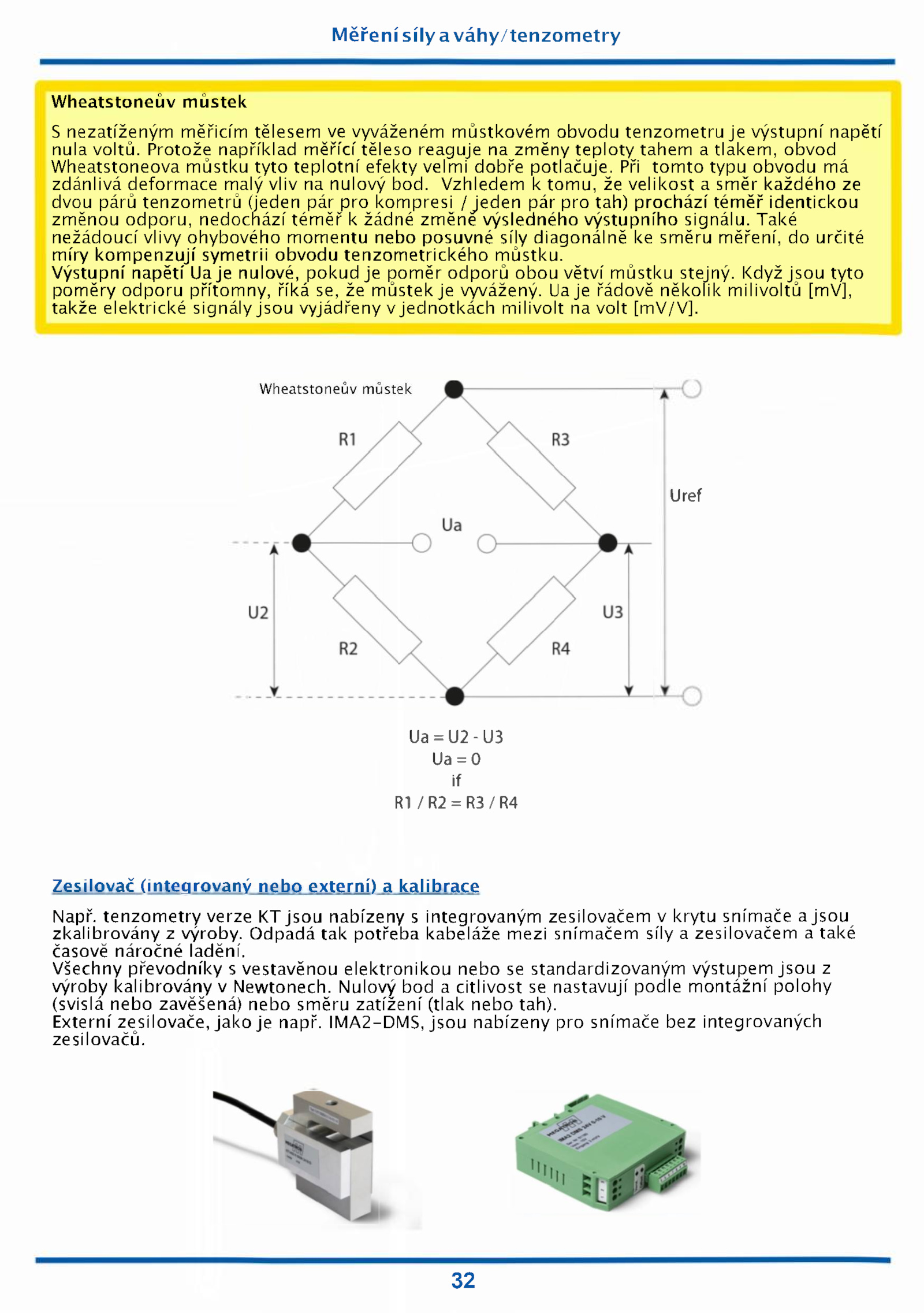

Také nežádoucí vlivy ohybového momentu nebo posuvné síly diagonálně směru měření, určité míry kompenzují symetrii obvodu tenzometrického můstku. Odpadá tak potřeba kabeláže mezi snímačem síly zesilovačem také časově náročné ladění. Výstupní napětí Uaje nulové, pokud poměr odporů obou větví můstku stejný. Externí zesilovače, jako např. Když jsou tyto poměry odporu přítomny, říká se, můstek vyvážený. Uaje řádově několik milivoltů [mV], takže elektrické signály jsou vyjádřeny jednotkách milivolt volt [mV/V], Uref Ua U3 Ua O if R1 R4 Zesilovač (integrovaný nebo externí) kalibrace Např. Nulový bod citlivost nastavují podle montážní polohy (svislá nebo zavěšená) nebo směru zatížení (tlak nebo tah). IMA2-DMS, jsou nabízeny pro snímače bez integrovaných zesilovačů.Měření síly váhy/tenzometry Wheatstoneův můstek S nezatíženým měřicím tělesem vyváženém můstkovém obvodu tenzometru výstupní napětí nula voltů. Všechny převodníky vestavěnou elektronikou nebo standardizovaným výstupem jsou z výroby kalibrovány Newtonech. tenzometry verze jsou nabízeny integrovaným zesilovačem krytu snímače jsou zkalibrovány výroby. Vzhledem tomu, velikost směr každého ze dvou párů tenzometrů (jeden pár pro kompresi /Jeden pár pro tah) prochází téměř identickou změnou odporu, nedochází téměř žádné změně výsledného výstupního signálu. 32 . Při tomto typu obvodu má zdánlivá deformace malý vliv nulový bod. Protože například měřící těleso reaguje změny teploty tahem tlakem, obvod Wheatstoneova můstku tyto teplotní efekty velmi dobře potlačuje
