Poznámky redaktora

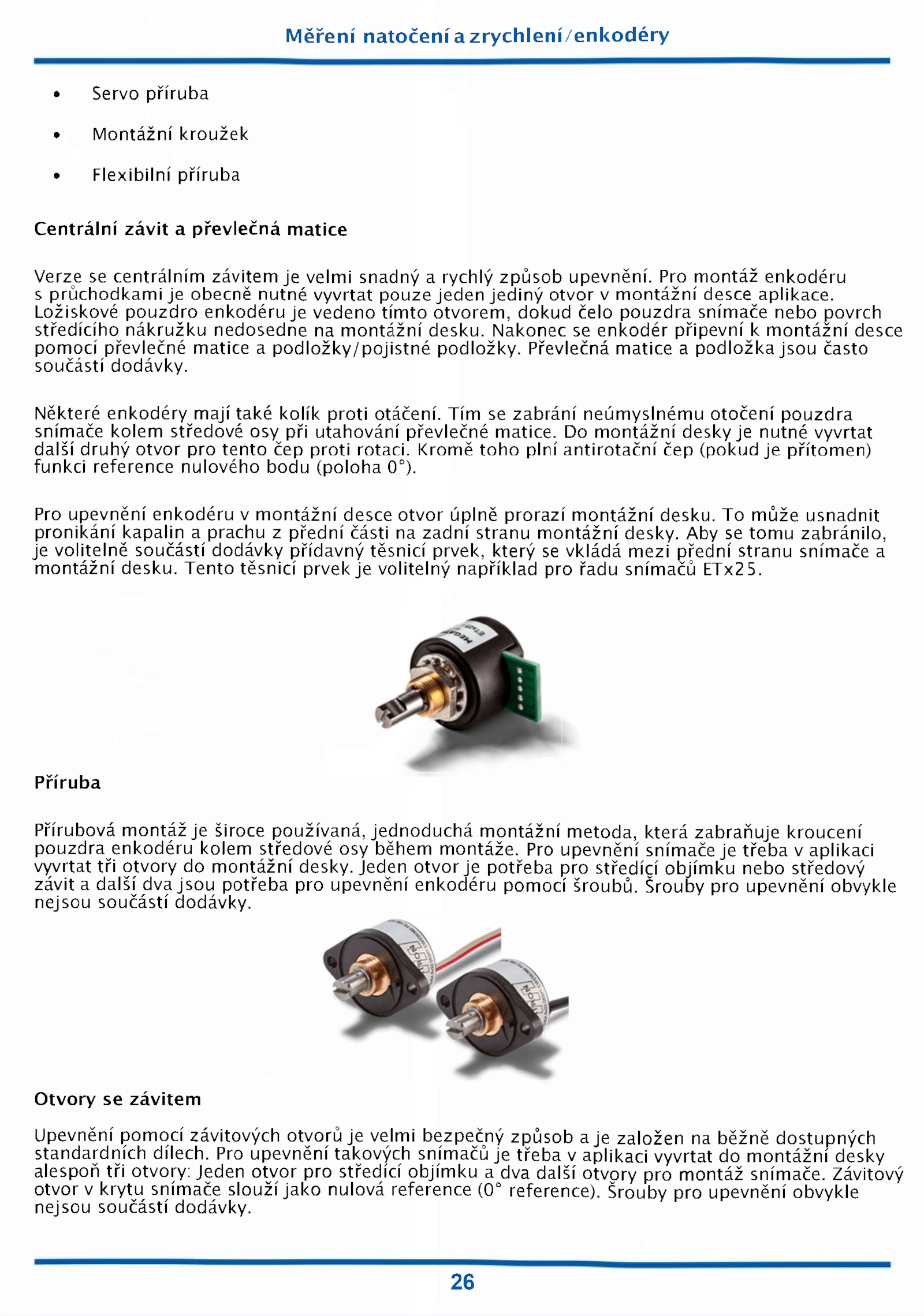

Pro upevnění takových snímačů třeba aplikaci vyvrtat montážní desky alespoň tři otvory: Jeden otvor pro středící objímku dva další otvory pro montáž snímače. 26 . Tím zabrání neúmyslnému otočení pouzdra snímače kolem středové osy při utahování převlečné matice. Tento těsnicí prvek volitelný například pro řadu snímačů ETx25. může usnadnit pronikání kapalin prachu přední části zadní stranu montážní desky. Aby tomu zabránilo, je volitelně součástí dodávky přídavný těsnicí prvek, který vkládá mezi přední stranu snímače a montážní desku. montážní desky nutné vyvrtat další druhý otvor pro tento čep proti rotaci. Některé enkodéry mají také kolík proti otáčení. Nakonec enkodér připevní montážní desce pomocí převlečné matice podložky/pojistné podložky. Závitový otvor krytu snímače slouží jako nulová reference (0° reference). Pro montáž enkodéru s průchodkami obecně nutné vyvrtat pouze jeden jediný otvor montážní desce aplikace. Otvory závitem Upevnění pomocí závitových otvorů velmi bezpečný způsob založen běžně dostupných standardních dílech. Šrouby pro upevnění obvykle nejsou součástí dodávky. Pro upevnění enkodéru montážní desce otvor úplně prorazí montážní desku. Šrouby pro upevnění obvykle nejsou součástí dodávky. Kromě toho plní antirotační čep (pokud přítomen) funkci reference nulového bodu (poloha 0°).Měření natočení zrychlení/enkodéry • Servo příruba • Montážní kroužek • Flexibilní příruba Centrální závit převlečná matice Verze centrálním závitem velmi snadný rychlý způsob upevnění. Příruba Přírubová montáž široce používaná, jednoduchá montážní metoda, která zabraňuje kroucení pouzdra enkodéru kolem středové osy během montáže. Převlečná matice podložka jsou často součástí dodávky. Ložiskové pouzdro enkodéru vedeno tímto otvorem, dokud čelo pouzdra snímače nebo povrch středícího nákružku nedosedne montážní desku. Pro upevnění snímače třeba aplikaci vyvrtat tři otvory montážní desky. Jeden otvor potřeba pro středící objímku nebo středový závit další dva jsou potřeba pro upevnění enkodéru pomocí šroubů
