5EN5IT

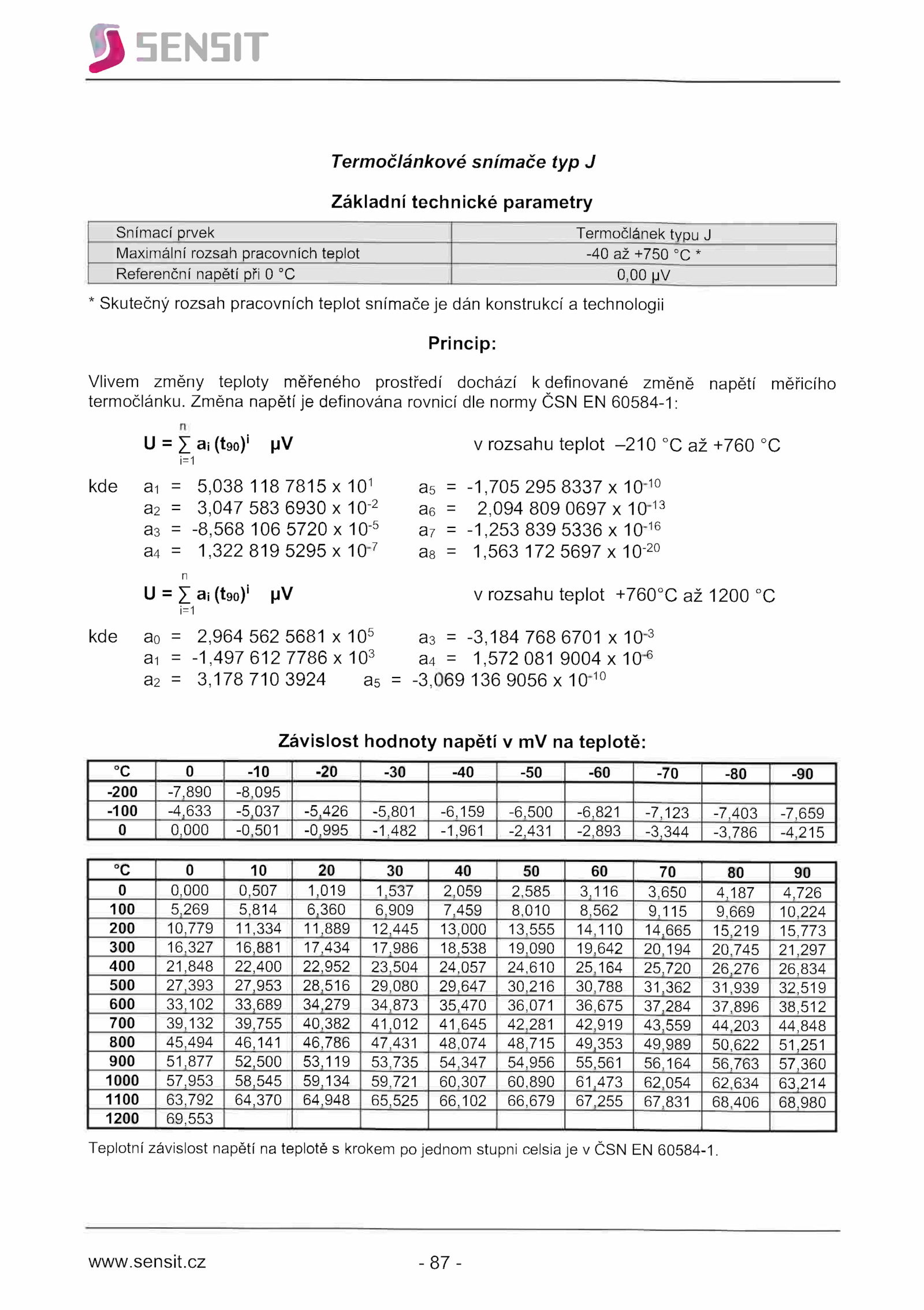

Termočlánkové snímače typ J
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí technologii
Snímací prvek Termočlánek typu J
Maximální rozsah pracovních teplot -40 +750 *
Referenční napětí při 0,00 pV
Princip:
Vlivem změny teploty měřeného prostředí dochází definované změně napětí měřicího
termočlánku.
°C 90
0 0,000 0,507 1,019 1,537 2,059 2,585 3,116 3,650 4,187 4,726
100 5,269 5,814 6,360 6,909 7,459 8,010 8,562 9,115 9,669 10,224
200 10,779 11,334 11,889 12,445 13,000 13,555 14,110 14,665 15,219 15,773
300 16,327 16,881 17,434 17,986 18,538 19,090 19,642 20,194 20,745 21,297
400 21,848 22,400 22,952 23,504 24,057 24,610 25,164 25,720 26,276 26,834
500 27,393 27,953 28,516 29,080 29,647 30,216 30,788 31,362 31,939 32,519
600 33,102 33,689 34,279 34,873 35,470 36,071 36,675 37,284 37,896 38,512
700 39,132 39,755 40,382 41,012 41,645 42,281 42,919 43,559 44,203 44,848
800 45,494 46,141 46,786 47,431 48,074 48,715 49,353 49,989 50,622 51,251
900 51,877 52,500 53,119 53,735 54,347 54,956 55,561 56,164 56,763 57,360
1000 57,953 58,545 59,134 59,721 60,307 60,890 61,473 62,054 62,634 63,214
1100 63,792 64,370 64,948 65,525 66,102 66,679 67,255 67,831 68,406 68,980
1200 69,553
www.sensit.cz -87-
. Změna napětí definována rovnicí dle normy ČSN 60584-1:
U pV
í=i
kde 5,038 118 7815 101 a5
a2 3,047 583 6930 10’2 a6
a3 -8,568 106 5720 10'5 a7
a4 1,322 819 5295x a8
n
U (t9o)' pV
i=i
kde 2,964 562 5681 105 a3
ai -1,497 612 7786x 103 a4
a2 3,178 710 3924 -3,(
v rozsahu teplot -210 +760 °C
= -1,705 295 8337 1010
= 2,094 809 0697 1013
= -1,253 839 5336 1016
= 1,563 172 5697x 10-20
v rozsahu teplot +760°C 1200 °C
= -3,184 768 6701 103
= 1,572 081 9004 6
69 136 9056x 1010
Závislost hodnoty napětí teplotě:
°C -10 -20 -30 -40 -50 -60 -70 -80 -90
-200 -7,890 -8,095
-100 -4,633 -5,037 -5,426 -5,801 -6,159 -6,500 -6,821 -7,123 -7,403 -7,659
0 0,000 -0,501 -0,995 -1,482 -1,961 -2,431 -2,893 -3,344 -3,786 -4,215
Teplotní závislost napětí teplotě krokem jednom stupni celsia ČSN 60584-1
