cz -66. [°C]
-55 475 490 505 ±3,02 471 485 500 ±3,02 480 495 510 ±3,02
-50 500 515 530 ±2,92 495 510 524 ±2,92 505 520 535 +2,92
-40 552 567 582 ±2,74 547 562 576 ±2,74 558 573 588 +2,74
-30 609 624 638 ±2,55 603 617 632 ±2,55 615 630 645 +2,55
-20 669 684 698 ±2,35 662 677 691 ±2,35 676 690 705 +2,35
-10 733 747 761 ±2,14 726 740 754 ±2,14 741 755 769 +2,14
0 802 815 828 ±1,91 794 807 820 ±1,91 810 823 836 ±1,91
10 874 886 898 ±1,67 865 877 889 ±1,67 883 895 907 ±1,67
20 950 961 972 ±1,41 941 951 962 ±1,41 960 971 982 ±1,41
25 990 1000 1010 ±1,27 980 990 1000 ±1,27 1000 1010 1020 ±1,27
30 1029 1040 1051 ±1,39 1018 1029 1041 ±1,39 1039 1050 1062 ±1,39
40 1108 1122 1136 ±1,64 1097 1111 1125 ±1,64 1120 1134 1148 ±1,64
50 1192 1209 1225 ±1,91 1180 1196 1213 ±1,91 1204 1221 1238 ±1,91
60 1278 1299 1319 ±2,19 1266 1286 1305 ±2,19 1291 1312 1332 +2,19
70 1369 1392 1416 ±2,49 1355 1378 1402 ±2,49 1382 1406 1430 +2,49
80 1462 1490 1518 ±2,80 1447 1475 1502 ±2,80 1477 1505 1533 +2,80
90 1559 1591 1623 ±3,12 1543 1575 1607 ±3,12 1574 1607 1639 ±3,12
100 1659 1696 1733 ±3,46 1642 1679 1716 ±3,46 1676 1713 1750 ±3,46
110 1762 1805 1847 ±3,83 1745 1786 1828 ±3,83 1780 1823 1865 ±3,83
120 1967 1915 1963 ±4,33 1849 1896 1943 ±4,33 1886 1934 1982 ±4,33
125 1919 1970 2020 ±4,66 1900 1950 2000 ±4,66 1938 1989 2041 ±4,66
130 1970 2023 2077 ±5,07 1950 2003 2056 ±5,07 1989 2044 2098 ±5,07
140 2065 2124 2184 ±6,28 2044 2103 2162 ±6,28 2085 2146 2206 +6,28
150 2145 2211 2277 ±8,55 2124 2189 2254 ±8,55 2167 2233 2299 ±8,55
www. typ- max. při 150 °C
Doporučený stejnosměrný měřící proud 0,6mA 1mA
Teplotní koeficient při (typický) 0,79 °C
Teplotní závislost odporu čidla rozsahu teplot 130°C vyjádřena rovnicí:
Rkty R25(1 bT2)
kde: (rozdíl mezi měřenou teplotou referenční teplotou °C)
a 7,871*10’3°C‘1, 1,861*10'5°C'2
Závislost hodnoty odporu tolerančního pole teplotě:
teplota KTY81/11 KTY81/121 KTY81/122
Odpor [Q] Odpor [Q] Odpor [Q] AT
[°C] min. typ- max. typ- max.5EN5IT

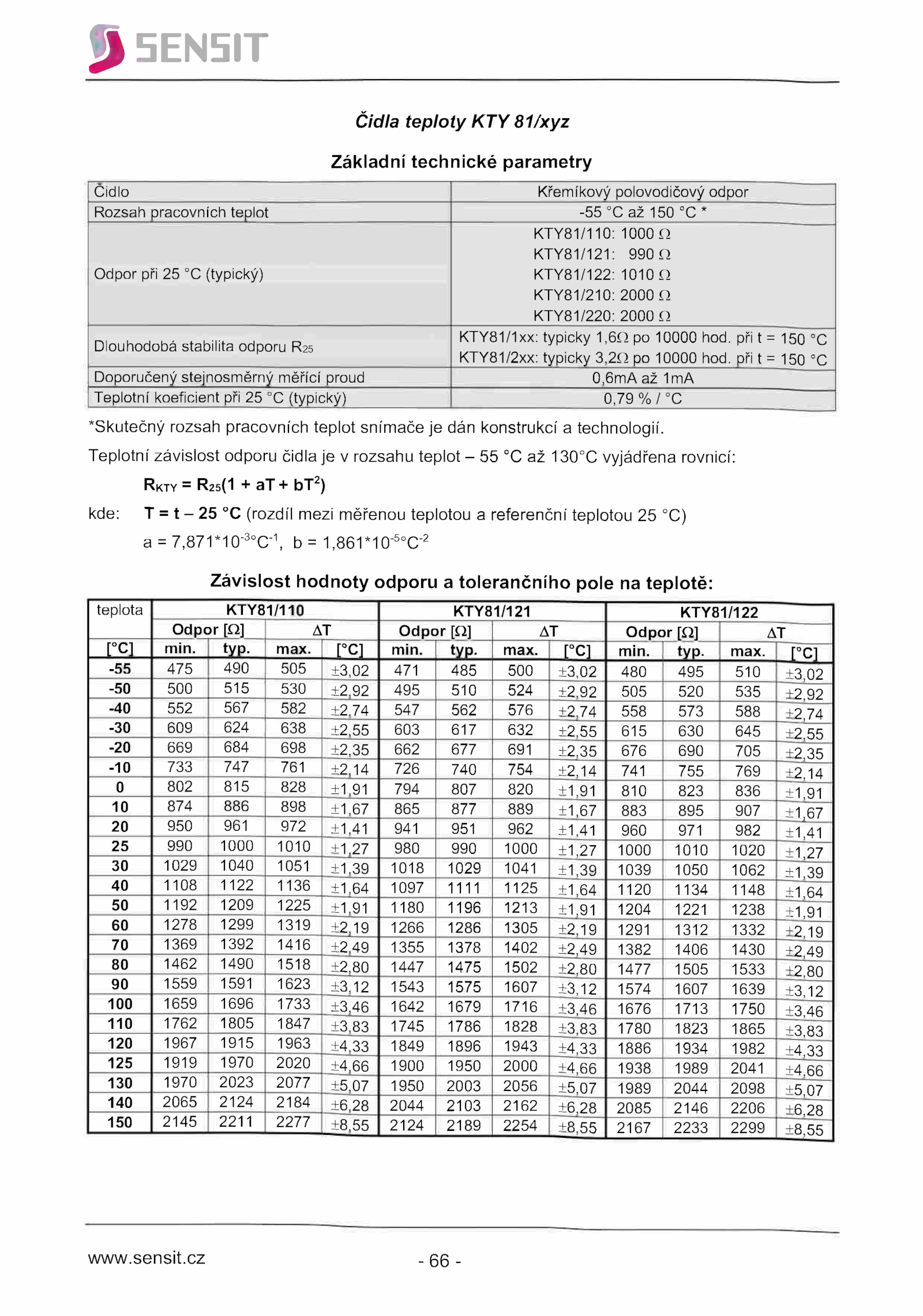

Čidla teploty KTY 81/xyz
Základní technické parametry
*Skutečný rozsah pracovních teplot snímače dán konstrukcí technologií.
Čidlo Křemíkový polovodičový odpor
Rozsah pracovních teplot -55 150 °C*
Odpor při (typický)
KTY81/110: 1000 Q
KTY81/121: 990 Q
KTY81/122: 1010 Q
KTY81/210: 2000 Q
KTY81/220: 2000 Q
Dlouhodobá stabilita odporu R25
KTY81/1xx: typicky 1,6Q 10000 hod. [°C] min.sensit. [°C] min. při 150 °C
KTY81/2xx: typicky 3,2Q 10000 hod
