Poznámky redaktora
103 °C1
Základní technické parametry
1) Skutečný rozsah pracovních teplot snímače dán konstrukcí technologií. 10'7 °C'2 =-4,183.sensit.
2) Platí pro teplotní rozsah -50 +400 °C
Čidlo Tenkovrstvý platinový odpor
Maximální rozsah pracovních teplot -200° 800°C 1>
Odpor při 0°C 1000 Q
Dlouhodobá stabilita odporu 0,03% 1000 hod.5EN5IT

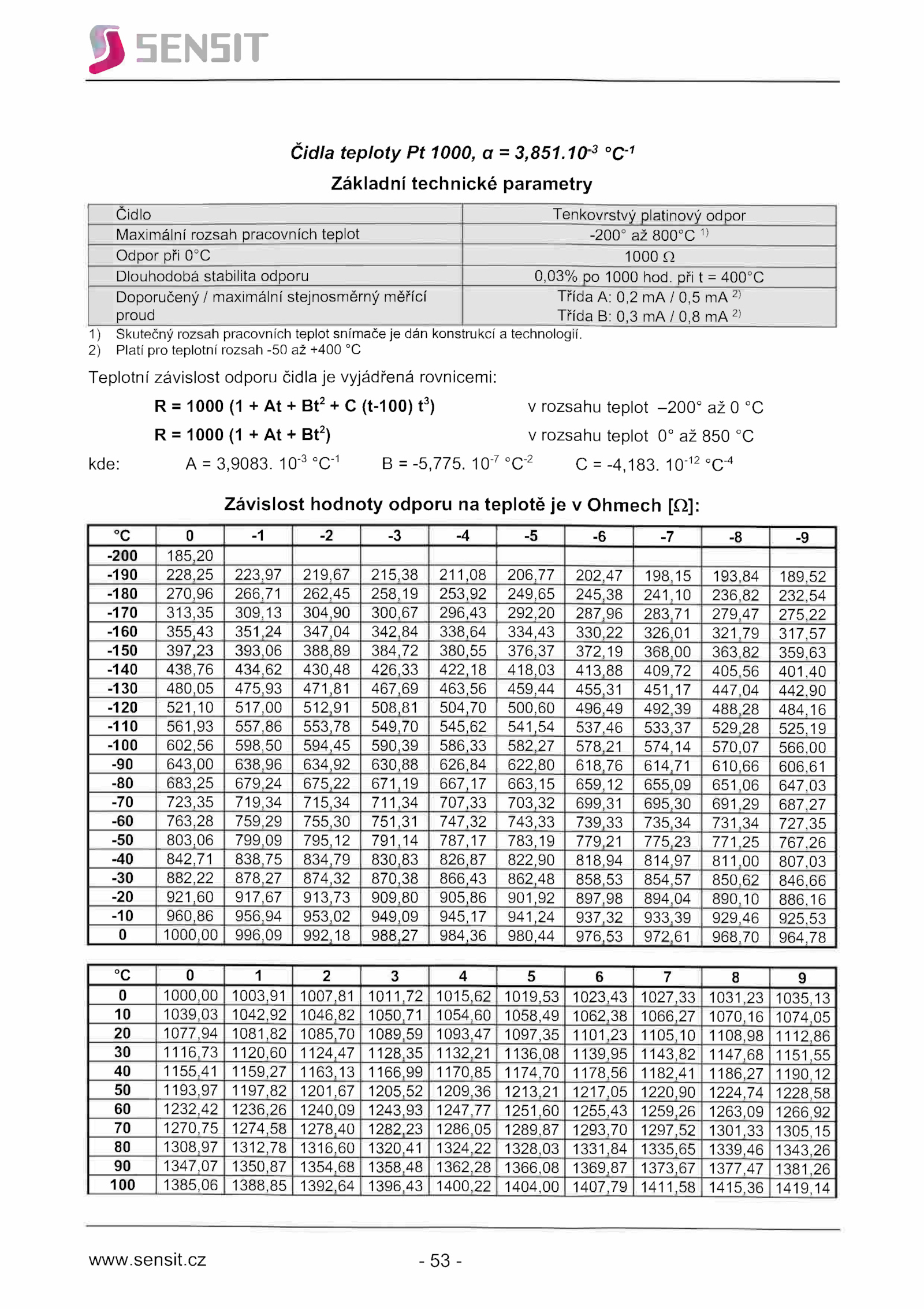

Čidla teploty 1000, 3,851. 10'12 °C'4
Závislost hodnoty odporu teplotě Ohmech [Q]:
°C -9
-200 185,20
-190 228,25 223,97 219,67 215,38 211,08 206,77 202,47 198,15 193,84 189,52
-180 270,96 266,71 262,45 258,19 253,92 249,65 245,38 241,10 236,82 232,54
-170 313,35 309,13 304,90 300,67 296,43 292,20 287,96 283,71 279,47 275,22
-160 355,43 351,24 347,04 342,84 338,64 334,43 330,22 326,01 321,79 317,57
-150 397,23 393,06 388,89 384,72 380,55 376,37 372,19 368,00 363,82 359,63
-140 438,76 434,62 430,48 426,33 422,18 418,03 413,88 409,72 405,56 401,40
-130 480,05 475,93 471,81 467,69 463,56 459,44 455,31 451,17 447,04 442,90
-120 521,10 517,00 512,91 508,81 504,70 500,60 496,49 492,39 488,28 484,16
-110 561,93 557,86 553,78 549,70 545,62 541,54 537,46 533,37 529,28 525,19
-100 602,56 598,50 594,45 590,39 586,33 582,27 578,21 574,14 570,07 566,00
-90 643,00 638,96 634,92 630,88 626,84 622,80 618,76 614,71 610,66 606,61
-80 683,25 679,24 675,22 671,19 667,17 663,15 659,12 655,09 651,06 647,03
-70 723,35 719,34 715,34 711,34 707,33 703,32 699,31 695,30 691,29 687,27
-60 763,28 759,29 755,30 751,31 747,32 743,33 739,33 735,34 731,34 727,35
-50 803,06 799,09 795,12 791,14 787,17 783,19 779,21 775,23 771,25 767,26
-40 842,71 838,75 834,79 830,83 826,87 822,90 818,94 814,97 811,00 807,03
-30 882,22 878,27 874,32 870,38 866,43 862,48 858,53 854,57 850,62 846,66
-20 921,60 917,67 913,73 909,80 905,86 901,92 897,98 894,04 890,10 886,16
-10 960,86 956,94 953,02 949,09 945,17 941,24 937,32 933,39 929,46 925,53
0 1000,00 996,09 992,18 988,27 984,36 980,44 976,53 972,61 968,70 964,78
°C 9
0 1000,00 1003,91 1007,81 1011,72 1015,62 1019,53 1023,43 1027,33 1031,23 1035,13
10 1039,03 1042,92 1046,82 1050,71 1054,60 1058,49 1062,38 1066,27 1070,16 1074,05
20 1077,94 1081,82 1085,70 1089,59 1093,47 1097,35 1101,23 1105,10 1108,98 1112,86
30 1116,73 1120,60 1124,47 1128,35 1132,21 1136,08 1139,95 1143,82 1147,68 1151,55
40 1155,41 1159,27 1163,13 1166,99 1170,85 1174,70 1178,56 1182,41 1186,27 1190,12
50 1193,97 1197,82 1201,67 1205,52 1209,36 1213,21 1217,05 1220,90 1224,74 1228,58
60 1232,42 1236,26 1240,09 1243,93 1247,77 1251,60 1255,43 1259,26 1263,09 1266,92
70 1270,75 1274,58 1278,40 1282,23 1286,05 1289,87 1293,70 1297,52 1301,33 1305,15
80 1308,97 1312,78 1316,60 1320,41 1324,22 1328,03 1331,84 1335,65 1339,46 1343,26
90 1347,07 1350,87 1354,68 1358,48 1362,28 1366,08 1369,87 1373,67 1377,47 1381,26
100 1385,06 1388,85 1392,64 1396,43 1400,22 1404,00 1407,79 1411,58 1415,36 1419,14
www.cz -53-
. 10'3 °C'1 =-5,775. při 400°C
Doporučený maximální stejnosměrný měřící
proud
Třída 0,2 0,5 2)
Třída 0,3 0,8 2)
Teplotní závislost odporu čidla vyjádřená rovnicemi:
R 1000 Bt2 (t-100) t3) rozsahu teplot -200° °C
R 1000 Bt2) rozsahu teplot 850 °C
kde: 3,9083
