Poznámky redaktora

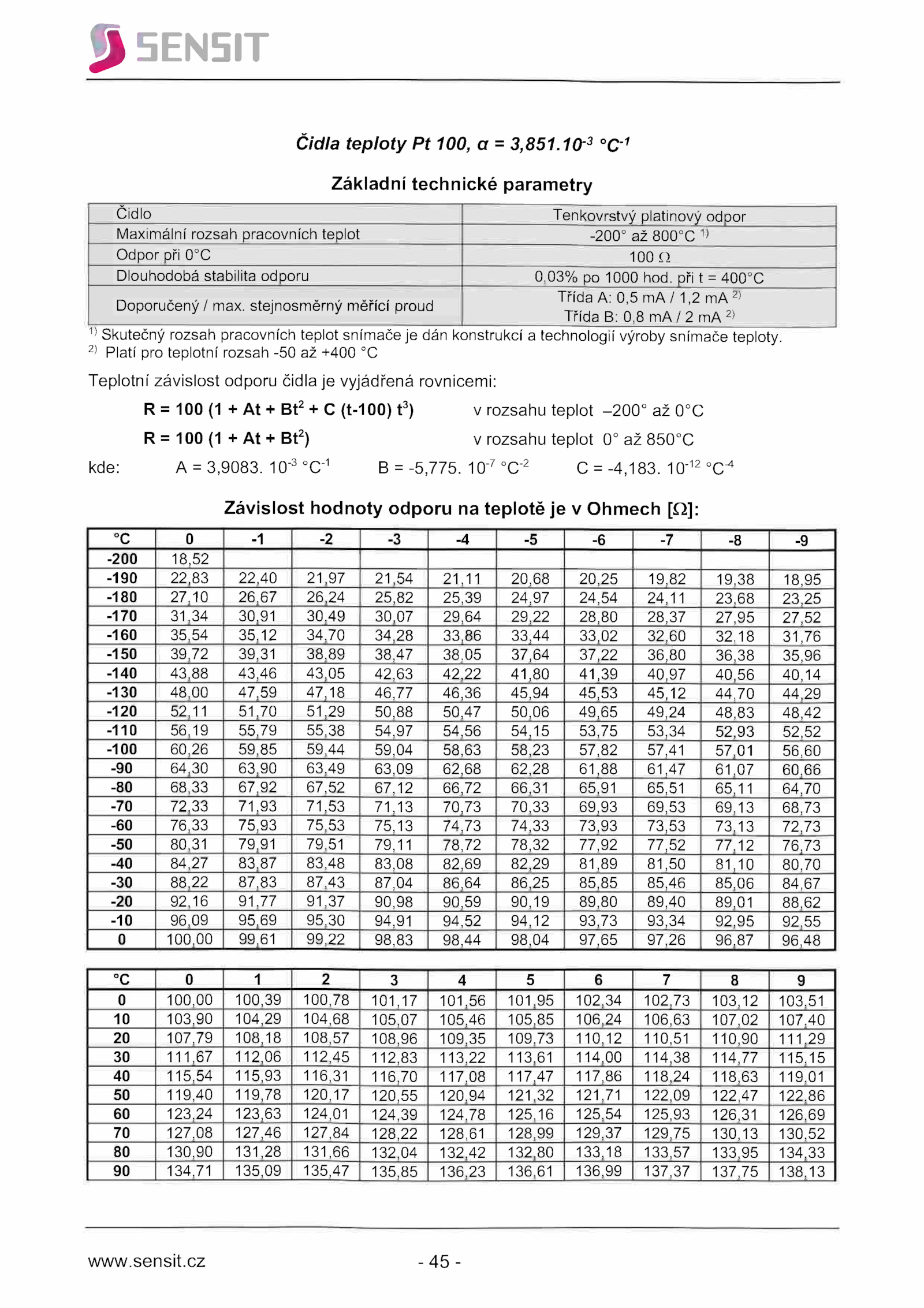

1O'3 °C'1 Základní technické parametry 1) Skutečný rozsah pracovních teplot snímače dán konstrukcí technologií výroby snímače teploty.5EN5IT Čidla teploty 100, 3,851. při 400°C Doporučený max. 10’3 °C’1 -5,775. 2) Platí pro teplotní rozsah -50 +400 °C Čidlo Tenkovrstvý platinový odpor Maximální rozsah pracovních teplot -200° 800°C Odpor při 0°C 100 Q Dlouhodobá stabilita odporu 0,03% 1000 hod. 10'12 °C"4 Závislost hodnoty odporu teplotě Ohmech [Q]: °C -9 -200 18,52 -190 22,83 22,40 21,97 21,54 21,11 20,68 20,25 19,82 19,38 18,95 -180 27,10 26,67 26,24 25,82 25,39 24,97 24,54 24,11 23,68 23,25 -170 31,34 30,91 30,49 30,07 29,64 29,22 28,80 28,37 27,95 27,52 -160 35,54 35,12 34,70 34,28 33,86 33,44 33,02 32,60 32,18 31,76 -150 39,72 39,31 38,89 38,47 38,05 37,64 37,22 36,80 36,38 35,96 -140 43,88 43,46 43,05 42,63 42,22 41,80 41,39 40,97 40,56 40,14 -130 48,00 47,59 47,18 46,77 46,36 45,94 45,53 45,12 44,70 44,29 -120 52,11 51,70 51,29 50,88 50,47 50,06 49,65 49,24 48,83 48,42 -110 56,19 55,79 55,38 54,97 54,56 54,15 53,75 53,34 52,93 52,52 -100 60,26 59,85 59,44 59,04 58,63 58,23 57,82 57,41 57,01 56,60 -90 64,30 63,90 63,49 63,09 62,68 62,28 61,88 61,47 61,07 60,66 -80 68,33 67,92 67,52 67,12 66,72 66,31 65,91 65,51 65,11 64,70 -70 72,33 71,93 71,53 71,13 70,73 70,33 69,93 69,53 69,13 68,73 -60 76,33 75,93 75,53 75,13 74,73 74,33 73,93 73,53 73,13 72,73 -50 80,31 79,91 79,51 79,11 78,72 78,32 77,92 77,52 77,12 76,73 -40 84,27 83,87 83,48 83,08 82,69 82,29 81,89 81,50 81,10 80,70 -30 88,22 87,83 87,43 87,04 86,64 86,25 85,85 85,46 85,06 84,67 -20 92,16 91,77 91,37 90,98 90,59 90,19 89,80 89,40 89,01 88,62 -10 96,09 95,69 95,30 94,91 94,52 94,12 93,73 93,34 92,95 92,55 0 100,00 99,61 99,22 98,83 98,44 98,04 97,65 97,26 96,87 96,48 °C 9 0 100,00 100,39 100,78 101,17 101,56 101,95 102,34 102,73 103,12 103,51 10 103,90 104,29 104,68 105,07 105,46 105,85 106,24 106,63 107,02 107,40 20 107,79 108,18 108,57 108,96 109,35 109,73 110,12 110,51 110,90 111,29 30 111,67 112,06 112,45 112,83 113,22 113,61 114,00 114,38 114,77 115,15 40 115,54 115,93 116,31 116,70 117,08 117,47 117,86 118,24 118,63 119,01 50 119,40 119,78 120,17 120,55 120,94 121,32 121,71 122,09 122,47 122,86 60 123,24 123,63 124,01 124,39 124,78 125,16 125,54 125,93 126,31 126,69 70 127,08 127,46 127,84 128,22 128,61 128,99 129,37 129,75 130,13 130,52 80 130,90 131,28 131,66 132,04 132,42 132,80 133,18 133,57 133,95 134,33 90 134,71 135,09 135,47 135,85 136,23 136,61 136,99 137,37 137,75 138,13 www.cz -45- .sensit. stejnosměrný měřící proud Třída 0,5 /1,2 2) Třída 0,8 mA/2 2> Teplotní závislost odporu čidla vyjádřená rovnicemi: R 100 Bt2 (t-100) t3) rozsahu teplot -200° 0°C R 100 Bt2) rozsahu teplot 850°C kde: 3,9083. 10’7 °C’2 -4,183
