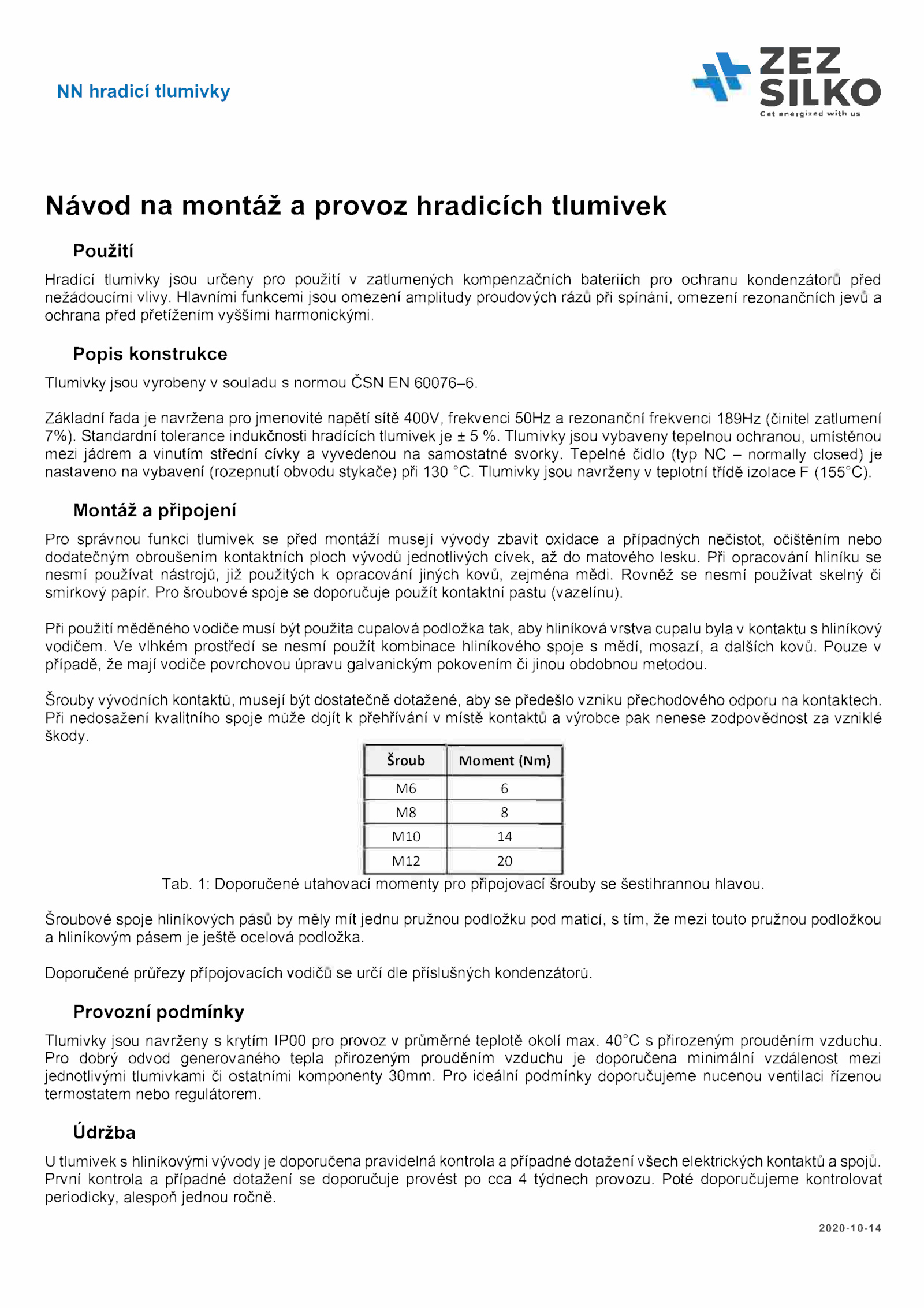

hradicí tlumivky . První kontrola případné dotažení doporučuje provést cca týdnech provozu. _________ _____________ Šroub Moment |Nm) M6 6 M8 8 M10 14 M12 20 Tab. Pro ideální podmínky doporučujeme nucenou ventilaci řízenou termostatem nebo regulátorem. Rovněž nesmí používat skelný či smirkový papír. Při použití měděného vodiče musí být použita cupalová podložka tak, aby hliníková vrstva cupalu byla kontaktu hliníkový vodičem. 2020-10-14 . vlhkém prostředí nesmí použít kombinace hliníkového spoje mědí, mosazí, dalších kovů. Šrouby vývodních kontaktů, musejí být dostatečně dotažené, aby předešlo vzniku přechodového odporu kontaktech. Poté doporučujeme kontrolovat periodicky, alespoň jednou ročně. Pouze v případě, mají vodiče povrchovou úpravu galvanickým pokovením jinou obdobnou metodou. Doporučené průřezy připojovacích vodiču určí dle příslušných kondenzátorú. Hlavními funkcemi jsou omezení amplitudy proudových rázu při spínání, omezení rezonančních jevu a ochrana před přetížením vyššími harmonickými. Základní řada navržena pro jmenovité napětí sítě 400V, frekvenci 50Hz rezonanční frekvenci 189Hz (činitel zatlumení 7%). Šroubové spoje hliníkových pásu měly mít jednu pružnou podložku pod maticí, tím, mezi touto pružnou podložkou a hliníkovým pásem ještě ocelová podložka. Pro šroubové spoje doporučuje použít kontaktní pastu (vazelínu). Doporučené utahovací momenty pro připojovací šrouby šestihrannou hlavou. Pro dobrý odvod generovaného tepla přirozeným prouděním vzduchu doporučena minimální vzdálenost mezi jednotlivými tlumivkami ostatními komponenty 30mm. Standardní tolerance indukčnosti hradících tlumivek Tlumivky jsou vybaveny tepelnou ochranou, umístěnou mezi jádrem vinutím střední cívky vyvedenou samostatné svorky. Údržba U tlumivek hliníkovými vývody doporučena pravidelná kontrola případné dotažení všech elektrických kontaktů spojů. Při nedosažení kvalitního spoje může dojít přehřívání místě kontaktu výrobce pak nenese zodpovědnost vzniklé škody. Při opracování hliníku se nesmí používat nástrojů, již použitých opracování jiných kovů, zejména mědi.VZEZ SILKO Cet energized with us Návod montáž provoz hradících tlumivek Použití Hradící tlumivky jsou určeny pro použití zatlumených kompenzačních bateriích pro ochranu kondenzátoru před nežádoucími vlivy. Tlumivky jsou navrženy teplotní třídě izolace (155°C). Tepelné čidlo (typ normally dosed) je nastaveno vybavení (rozepnutí obvodu stykače) při 130 °C. 40°C přirozeným prouděním vzduchu. Montáž připojení Pro správnou funkci tlumivek před montáží musejí vývody zbavit oxidace případných nečistot, očištěním nebo dodatečným obroušením kontaktních ploch vývodů jednotlivých cívek, matového lesku. Provozní podmínky Tlumivky jsou navrženy krytím IP00 pro provoz průměrné teplotě okolí max. Popis konstrukce Tlumivky jsou vyrobeny souladu normou ČSN 60076-6
