Maximálníjmenovité napětí tlumivek kV, jmenovitý proud 1000 Typická
vyráběná napětí 7,2 kV. Provedeníje navrženo pro tepelnou třídu izolace F.
Spínací
tlum
ivky
VN
.Spínací tlumivky VN
Spínací
tlumivky VN

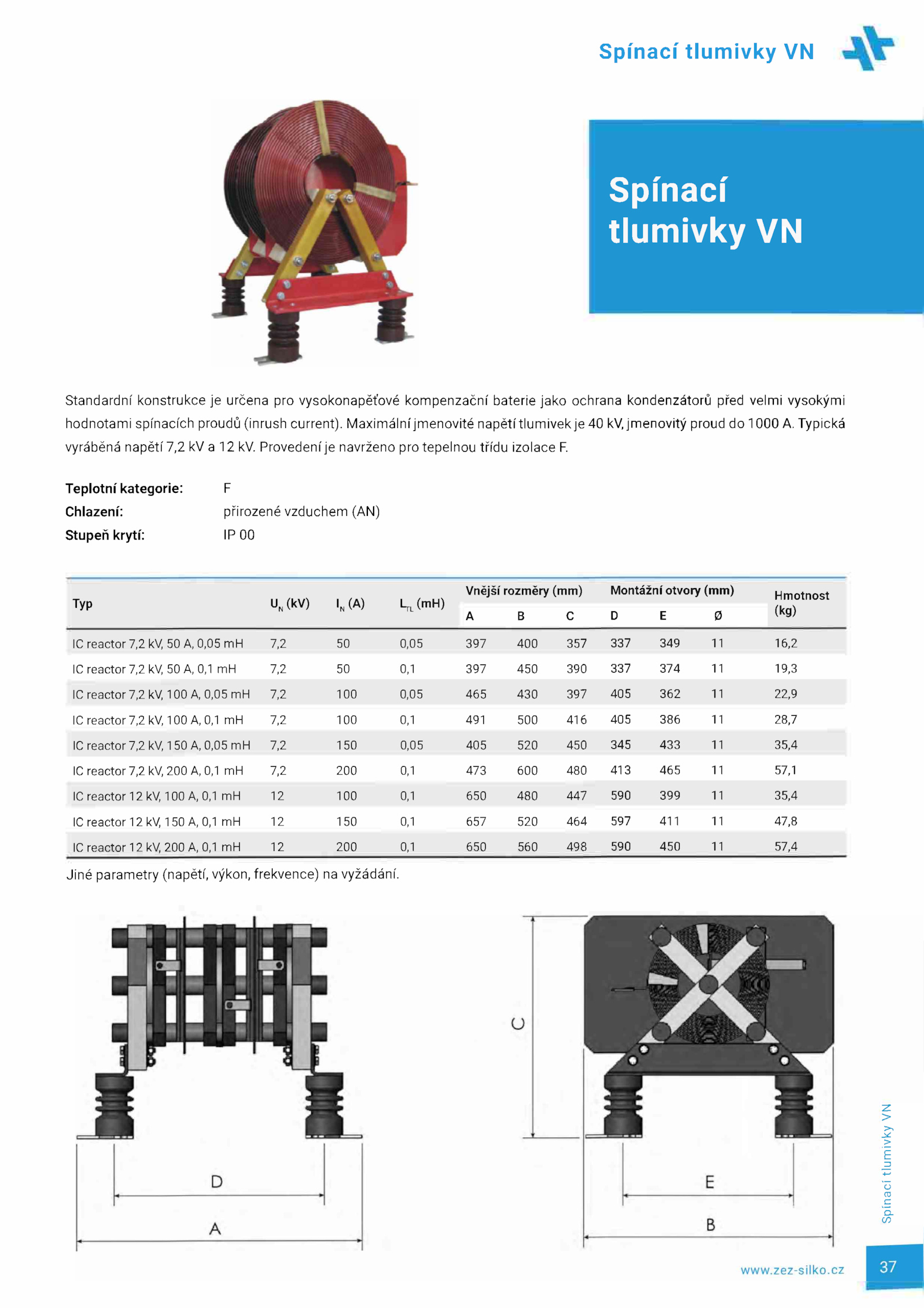

Standardní konstrukce určena pro vysokonapäťové kompenzační baterie jako ochrana kondenzátorů před velmi vysokými
hodnotami spínacích proudů (inrush current).
Teplotní kategorie: F
Chlazení: přirozené vzduchem (AN)
Stupeň krytí: 00
Typ UN(kV) in(a) (mH)
Vnější rozměry (mm) Montážní otvory (mm) Hmotnost
(kg)
A 0
IC reactor 7,2 kV, 0,05 7,2 0,05 397 400 357 337 349 16,2
IC reactor 7,2 kV, 0,1 7,2 0,1 397 450 390 337 374 19,3
IC reactor 7,2 kV, 100 0,05 7,2 100 0,05 465 430 397 405 362 22,9
IC reactor 7,2 kV, 100 0,1 7,2 100 0,1 491 500 416 405 386 28,7
IC reactor 7,2 kV, 150 0,05 7,2 150 0,05 405 520 450 345 433 35,4
IC reactor 7,2 kV, 200 0,1 7,2 200 0,1 473 600 480 413 465 57,1
IC reactor kV, 100 0,1 100 0,1 650 480 447 590 399 35,4
IC reactor kV, 150 0,1 150 0,1 657 520 464 597 411 47,8
IC reactor kV, 200 0,1 200 0,1 650 560 498 590 450 57,4
Jiné parametry (napětí, výkon, frekvence) vyžádání
