. Tlumivky jsou Fe
jádrem navrženy pro tepelnou izolaci B.
Hradicí
tlum
ivky
VN
36 www. Vyznačuje vysokou linearitou, nízkými ztrátami
a minimální hlučností.zez-silko. Tlumivky jsou konstruovány pro kondenzátory se
jmenovitým napětím 7200 (síť 6000 12000 (síť 10000 V), laděny rezonanční kmitočet 189 Hz. Pevně nastavená indukčnost zaručenou toleranci -1/+3%.Hradicí tlumivky VN

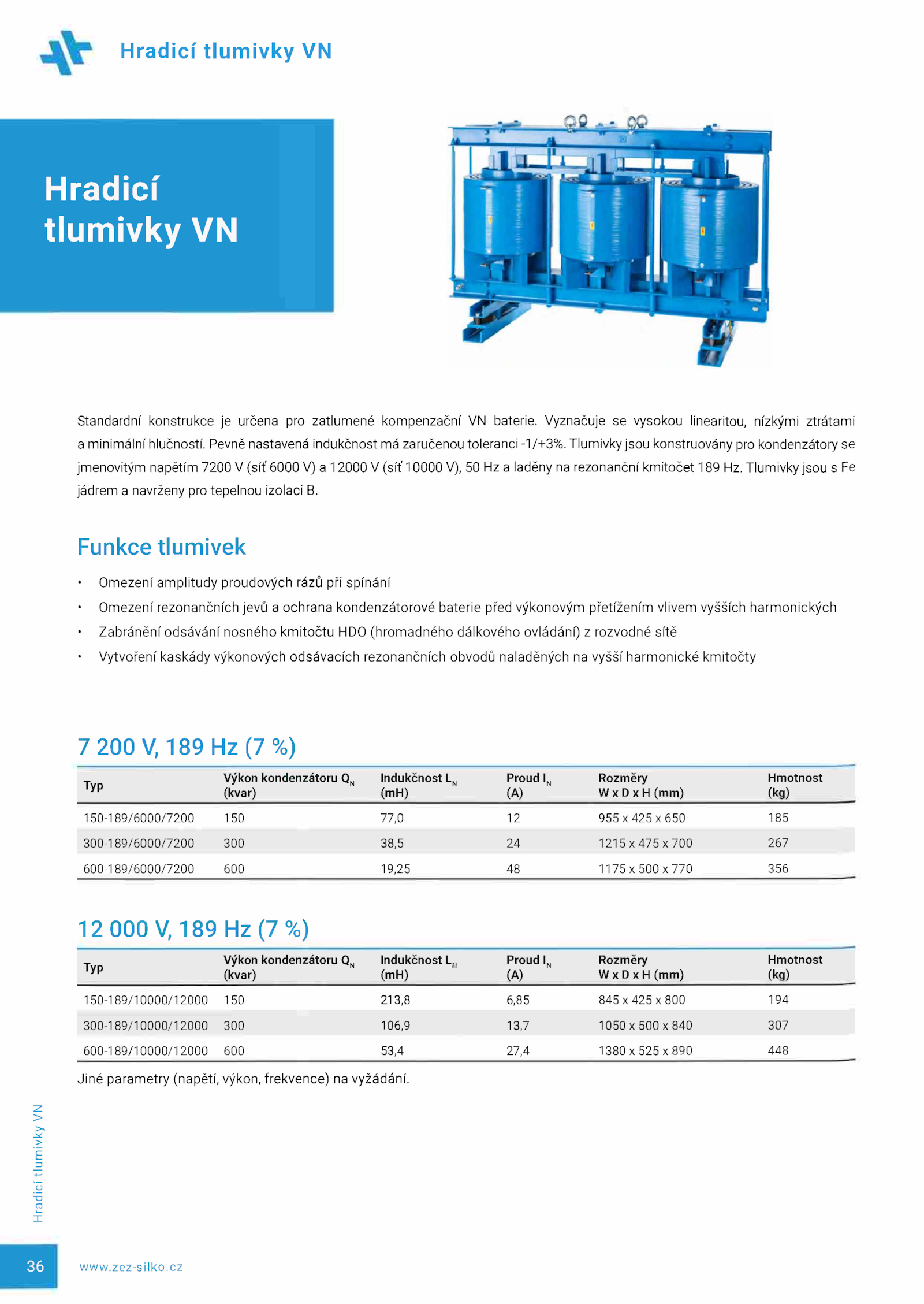

Hradicí
tlumivky VN
Standardní konstrukce určena pro zatlumené kompenzační baterie.
Funkce tlumivek
• Omezení amplitudy proudových rázů při spínání
• Omezení rezonančních jevů ochrana kondenzátorové baterie před výkonovým přetížením vlivem vyšších harmonických
• Zabránění odsávání nosného kmitočtu HDO (hromadného dálkového ovládání) rozvodné sítě
• Vytvoření kaskády výkonových odsávacích rezonančních obvodů naladěných vyšší harmonické kmitočty
7 200 189 %)
Typ
Výkon kondenzátoru QN
(kvar)
Indukčnost LN
(mH)
Proud lN
(A)
Rozměry
W (mm)
Hmotnost
(kg)
150-189/6000/7200 150 77,0 955 425 650 185
300-189/6000/7200 300 38,5 1215x475x700 267
600-189/6000/7200 600 19,25 1175x500x770 356
12 000 189 %)
Typ
Výkon kondenzátoru QN
(kvar)
Indukčnost L,
(mH)
Proud lN
(A)
Rozměry
W (mm)
Hmotnost
(kg)
150-189/10000/12000 150 213,8 6,85 845 425 800 194
300-189/10000/12000 300 106,9 13,7 1050x500x840 307
600-189/10000/12000 600 53,4 27,4 1380x525x890 448
Jiné parametry (napětí, výkon, frekvence) vyžádání
