Poznámky redaktora
qlc
(kvar)
Tlumivka ln
(mH)
cN
(PF)
Qc (kvar) Uc
Kondenzátor
Ekvivalent tlumivky
s původním značením
480V* 525V
5 TK-5-134-400 16,6 28,7 6,25 7,5 CSADG-0,525/7,5-HD TKC1-6,25-134/400/480
6,25 TK-6,25-134-400 13,3 34,5 7,5 CSADG-0,525/9-HD TKC1-7,5-134/400/480
10 TK-10-134-400 8,3 57,6 12,5 CSADG-0,525/15-HD TKC1-12,5-134/400/480
12,5 TK-12,5-134-400 6,63 69,1 CSADG-0,525/18-HD TKC1-15-134/400/480
15 TK-15-134-400 5,53 84,7 18,5 CSADG-0,525/22-HD TKC1-18,5-134/400/480
20 TK-20-134-400 4,15 3x115 CSADG-0,525/30-HD TKA1-25-134/400/480
25 TK-25-134-400 3,32 3x144 37,5 CSADG-0,525/37,5-HD TKA1-31-134/400/480
30 TK-30-134-400 2,76 3x173 37,5 CSADG-0,525/45-HD TKA1-37,5-134/400/480
40 TK-40-134-400 2,07 3x230 2x30 CSADG-0,525/30-HD TKA1-50-134/400/480
50 TK-50-134-400 1,66 3x286 2x31 2x37,5 CSADG-0,525/37,5-HD TKA1-62-134/400/480
60 TK-60-134-400 1,38 3x345 3x25 3x30 CSADG-0,525/30-HD TKA1-75-134/400/480
75 TK-75-134-400 1,11 3x438 3x31 3x37,5 CSADG-0,525/37,5-HD TKA1-93-134/400/480
Párování
kom
ponent
www.zez-silko.Párování komponent

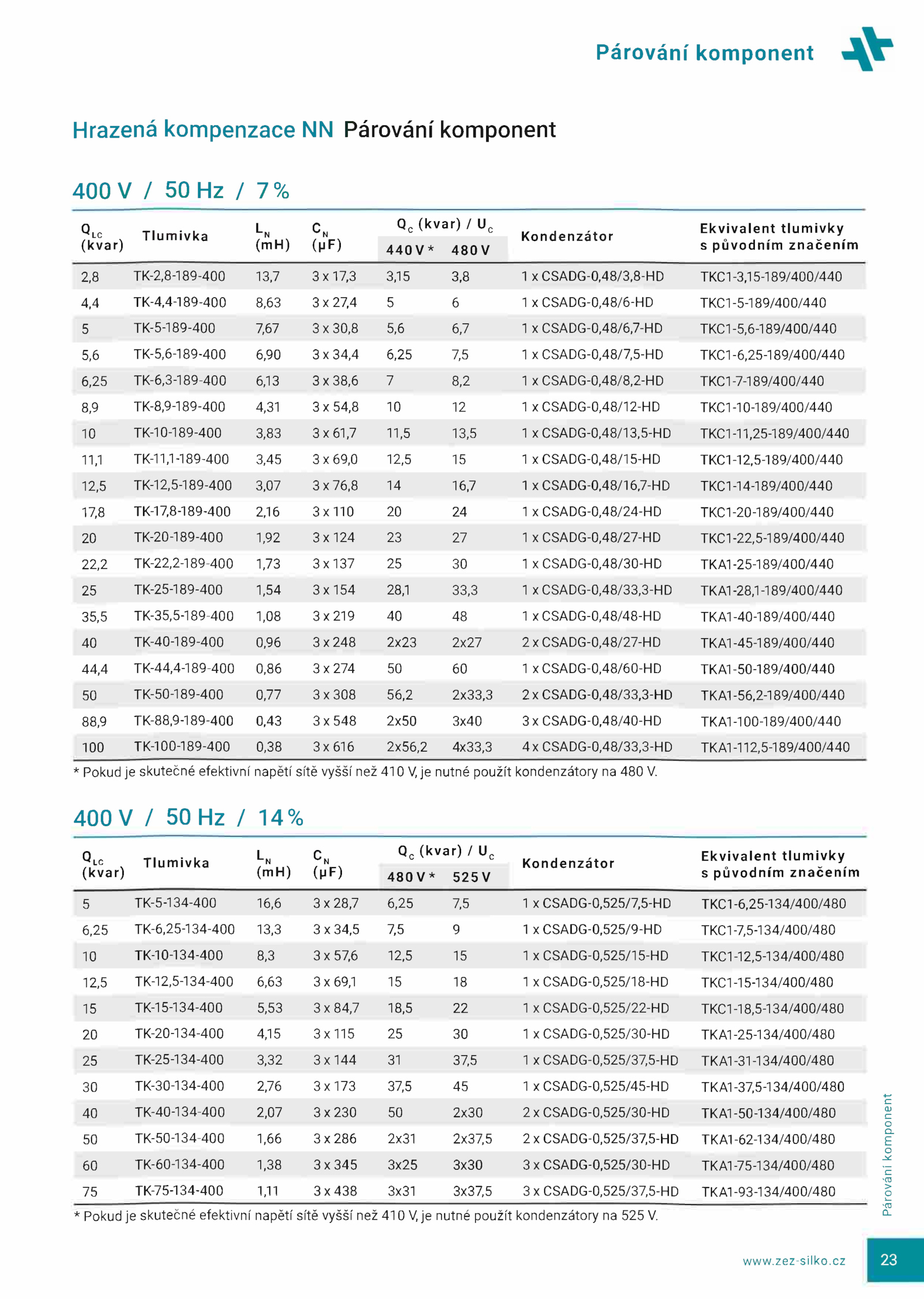

Hrazená kompenzace Párování komponent
400 7%
* Pokud skutečné efektivní napětí sítě vyšší než 410 nutné použít kondenzátory 480 V.cz 23
.
QLc
(kvar)
Tlumivka ln
(mH)
cN
(pF)
Qc (kvar) Uc
Kondenzátor
Ekvivalent tlumivky
s původním značením
440V* 480V
2,8 TK-2,8-189-400 13,7 3x17,3 3,15 3,8 CSADG-0,48/3,8-HD TKC1-3,15-189/400/440
4,4 TK-4,4-189-400 8,63 27,4 CSADG-0,48/6-HD TKC1-5-189/400/440
5 TK-5-189-400 7,67 3x30,8 5,6 6,7 CSADG-0,48/6,7-HD TKC1-5,6-189/400/440
5,6 TK-5,6-189-400 6,90 34,4 6,25 7,5 CSADG-0,48/7,5-HD TKC1-6,25-189/400/440
6,25 TK-6,3-189-400 6,13 38,6 8,2 CSADG-0,48/8,2-HD TKC1-7-189/400/440
8,9 TK-8,9-189-400 4,31 54,8 CSADG-0,48/12-HD TKC1-10-189/400/440
10 TK-10-189-400 3,83 3x61,7 11,5 13,5 CSADG-0,48/13,5-HD TKC1-11,25-189/400/440
11,1 TK-11,1-189-400 3,45 69,0 12,5 CSADG-0,48/15-HD TKC1-12,5-189/400/440
12,5 TK-12,5-189-400 3,07 3x76,8 16,7 CSADG-0,48/16,7-HD TKC1-14-189/400/440
17,8 TK-17,8-189-400 2,16 3x110 CSADG-0,48/24-HD TKC1-20-189/400/440
20 TK-20-189-400 1,92 3x124 CSADG-0,48/27-HD TKC1-22,5-189/400/440
22,2 TK-22,2-189-400 1,73 3x137 CSADG-0,48/30-HD TKA1-25-189/400/440
25 TK-25-189-400 1,54 3x154 28,1 33,3 CSADG-0,48/33,3-HD TKA1-28,1-189/400/440
35,5 TK-35,5-189-400 1,08 3x219 CSADG-0,48/48-HD TKA1-40-189/400/440
40 TK-40-189-400 0,96 3x248 2x23 2x27 CSADG-0,48/27-HD TKA1-45-189/400/440
44,4 TK-44,4-189-400 0,86 3x274 CSADG-0,48/60-HD TKA1-50-189/400/440
50 TK-50-189-400 0,77 3x308 56,2 2x33,3 CSADG-0,48/33,3-HD TKA1-56,2-189/400/440
88,9 TK-88,9-189-400 0,43 3x548 2x50 3x40 CSADG-0,48/40-HD TKA1-100-189/400/440
100 TK-100-189-400 0,38 3x616 2x56,2 4x33,3 CSADG-0,48/33,3-HD TKA1-112,5-189/400/440
400 14%
* Pokud skutečné efektivní napětí sítě vyšší než 410 nutné použít kondenzátory 525 V
