Přípustný symetrický zkratový proud
Dimenzování pomocí výpočtu dle ČSN 439-1, Příloha B
I efektivní hodnota střídavého poruchového proudu A
kde:
Průřez vodiče 10, 16, 25, mm2
Doba vypnutí 0,04; 0,2; 0,5; s
Materiálový koeficient 176 ·
Doba vypnutí ochranného zařízení
Průřez ochranného vodiče (holé vodiče)
4 mm2 (Cu) mm2 (Cu) mm2 (Cu) mm2 (Cu) mm2 (Cu)
0,04 3,52 8,79 14,07 21,99 30,79 kA
0,2 1,57 3,93 6,30 9,84 13,78 kA
0,5 1,00 2,48 3,97 6,21 8,70 kA
1,0 0,70 1,76 2,82 4,40 6,16 kA
5,0 0,32 0,79 1,25 1,97 2,76 kA
Sp t
k
l 1/t
s/mm²
Kompaktní skříně AX/Malé skříňky KX
Proudová zatížitelnost
.9
Technická dokumentace/Ochranný vodič PE

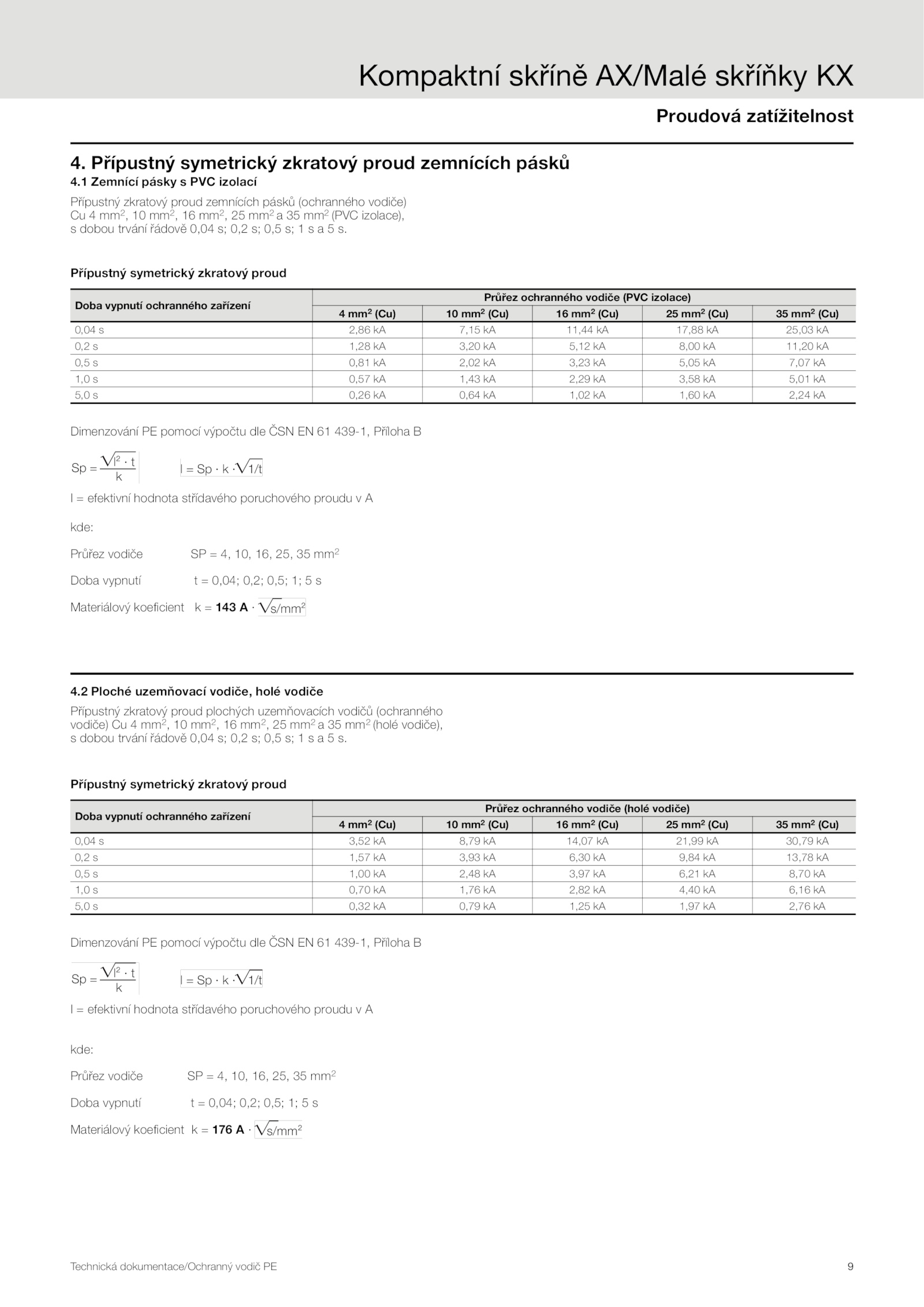

4. Přípustný symetrický zkratový proud zemnících pásků
4.2 Ploché uzemňovací vodiče, holé vodiče
Přípustný zkratový proud plochých uzemňovacích vodičů (ochranného
vodiče) mm2, mm2, mm2, mm2 mm2 (holé vodiče),
s dobou trvání řádově 0,04 0,2 0,5 s.1 Zemnící pásky PVC izolací
Přípustný zkratový proud zemnících pásků (ochranného vodiče)
Cu mm2, mm2, mm2, mm2 mm2 (PVC izolace),
s dobou trvání řádově 0,04 0,2 0,5 s.
Přípustný symetrický zkratový proud
Dimenzování pomocí výpočtu dle ČSN 439-1, Příloha B
I efektivní hodnota střídavého poruchového proudu A
kde:
Průřez vodiče 10, 16, 25, mm2
Doba vypnutí 0,04; 0,2; 0,5; s
Materiálový koeficient 143 ·
Doba vypnutí ochranného zařízení
Průřez ochranného vodiče (PVC izolace)
4 mm2 (Cu) mm2 (Cu) mm2 (Cu) mm2 (Cu) mm2 (Cu)
0,04 2,86 7,15 11,44 17,88 25,03 kA
0,2 1,28 3,20 5,12 8,00 11,20 kA
0,5 0,81 2,02 3,23 5,05 7,07 kA
1,0 0,57 1,43 2,29 3,58 5,01 kA
5,0 0,26 0,64 1,02 1,60 2,24 kA
Sp t
k
l 1/t
s/mm²
