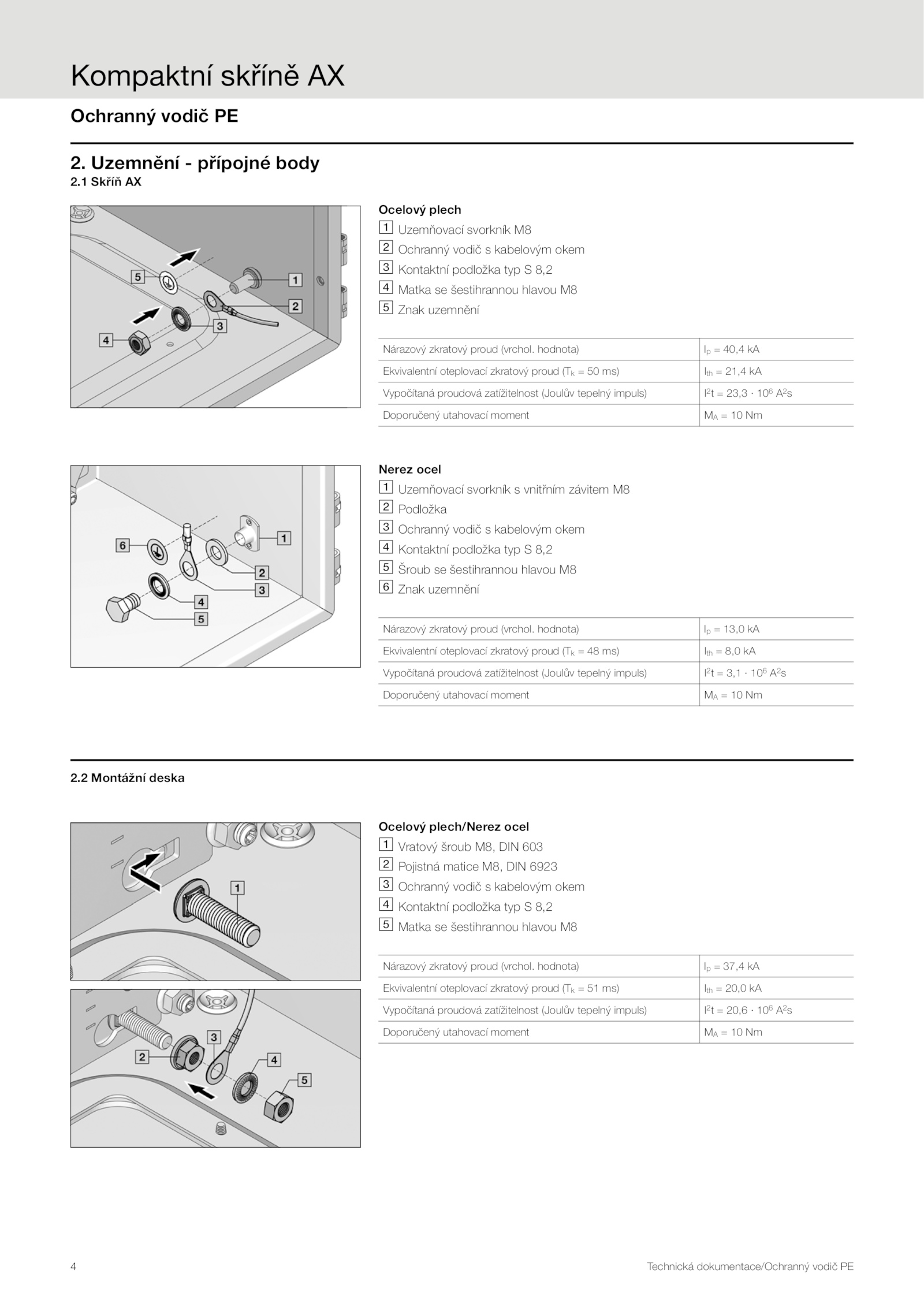

Technická dokumentace/Ochranný vodič PE
2.1 Skříň AX
Ocelový plech
Uzemňovací svorkník M8
Ochranný vodič kabelovým okem
Kontaktní podložka typ 8,2
Matka šestihrannou hlavou M8
Znak uzemnění
Nárazový zkratový proud (vrchol. hodnota) 37,4 kA
Ekvivalentní oteplovací zkratový proud (Tk ms) Ith 20,0 kA
Vypočítaná proudová zatížitelnost (Joulův tepelný impuls) I2t 20,6 106 A2s
Doporučený utahovací moment Nm
Kompaktní skříně AX
Ochranný vodič PE
. Uzemnění přípojné body
2.2 Montážní deska
Ocelový plech/Nerez ocel
Vratový šroub M8, DIN 603
Pojistná matice M8, DIN 6923
Ochranný vodič kabelovým okem
Kontaktní podložka typ 8,2
Matka šestihrannou hlavou M8
Nárazový zkratový proud (vrchol. hodnota) 40,4 kA
Ekvivalentní oteplovací zkratový proud (Tk ms) Ith 21,4 kA
Vypočítaná proudová zatížitelnost (Joulův tepelný impuls) I2t 23,3 106 A2s
Doporučený utahovací moment Nm
Nerez ocel
Uzemňovací svorkník vnitřním závitem M8
Podložka
Ochranný vodič kabelovým okem
Kontaktní podložka typ 8,2
Šroub šestihrannou hlavou M8
Znak uzemnění
Nárazový zkratový proud (vrchol. hodnota) 13,0 kA
Ekvivalentní oteplovací zkratový proud (Tk ms) Ith 8,0 kA
Vypočítaná proudová zatížitelnost (Joulův tepelný impuls) I2t 3,1 106 A2s
Doporučený utahovací moment Nm
